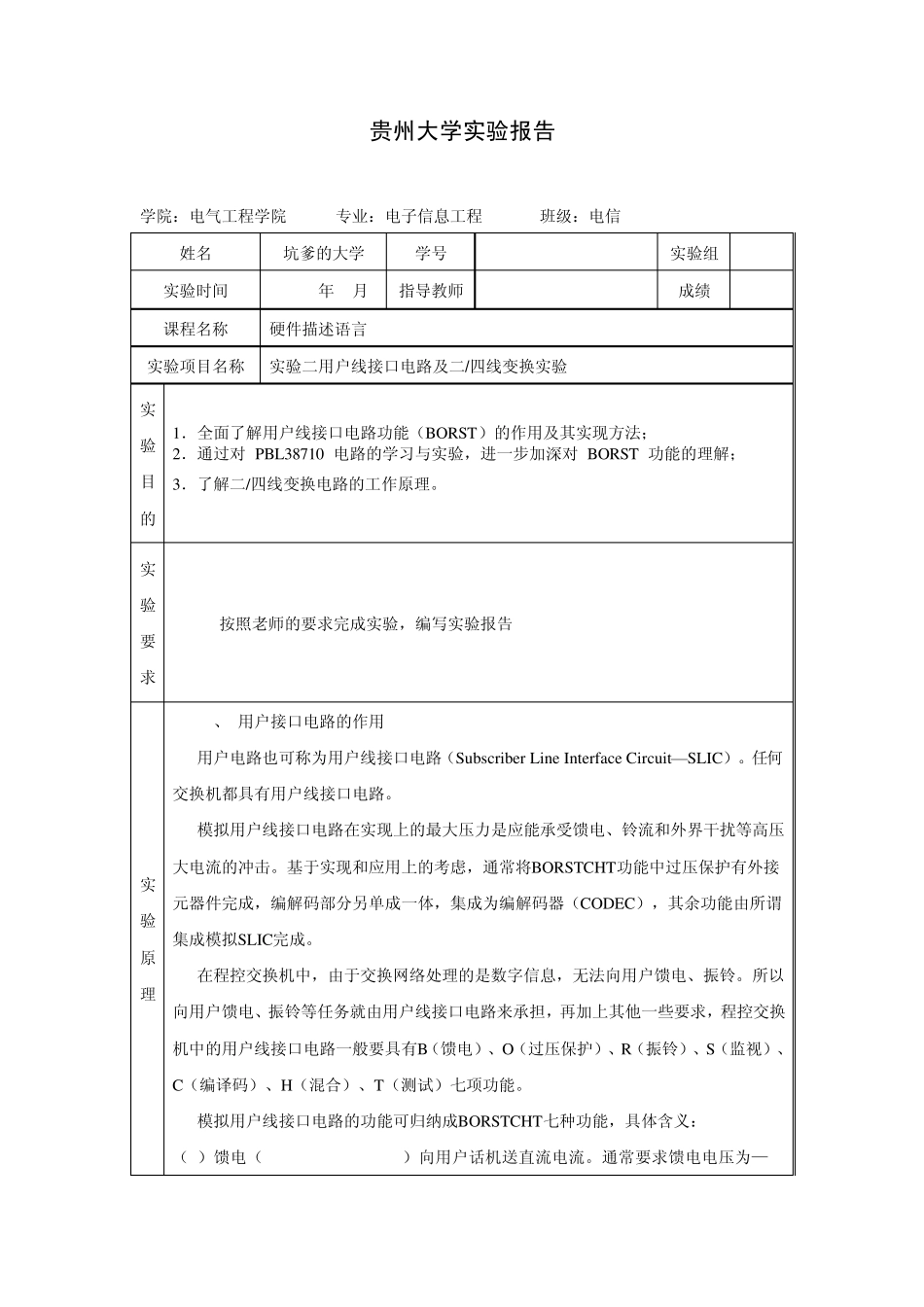

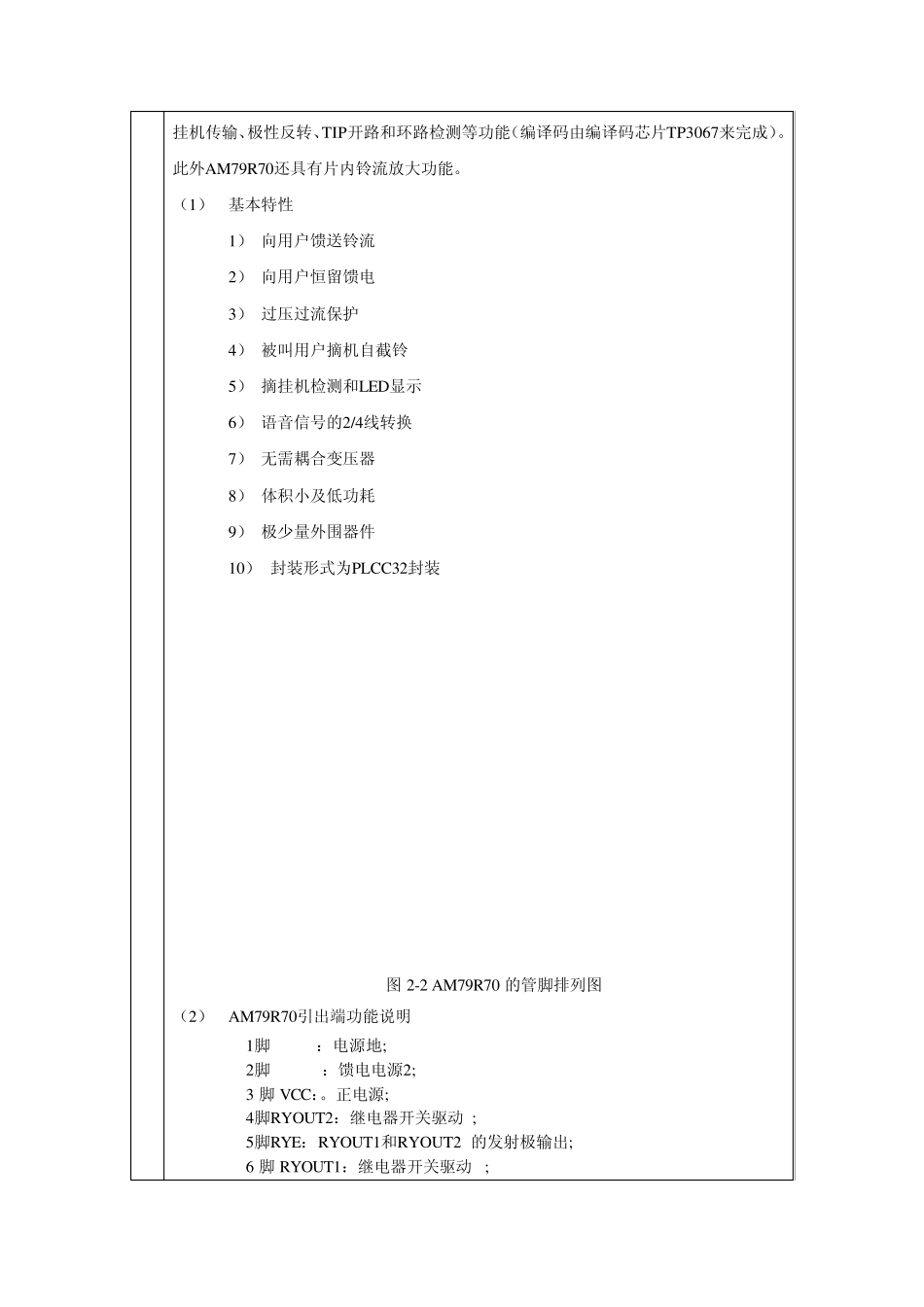

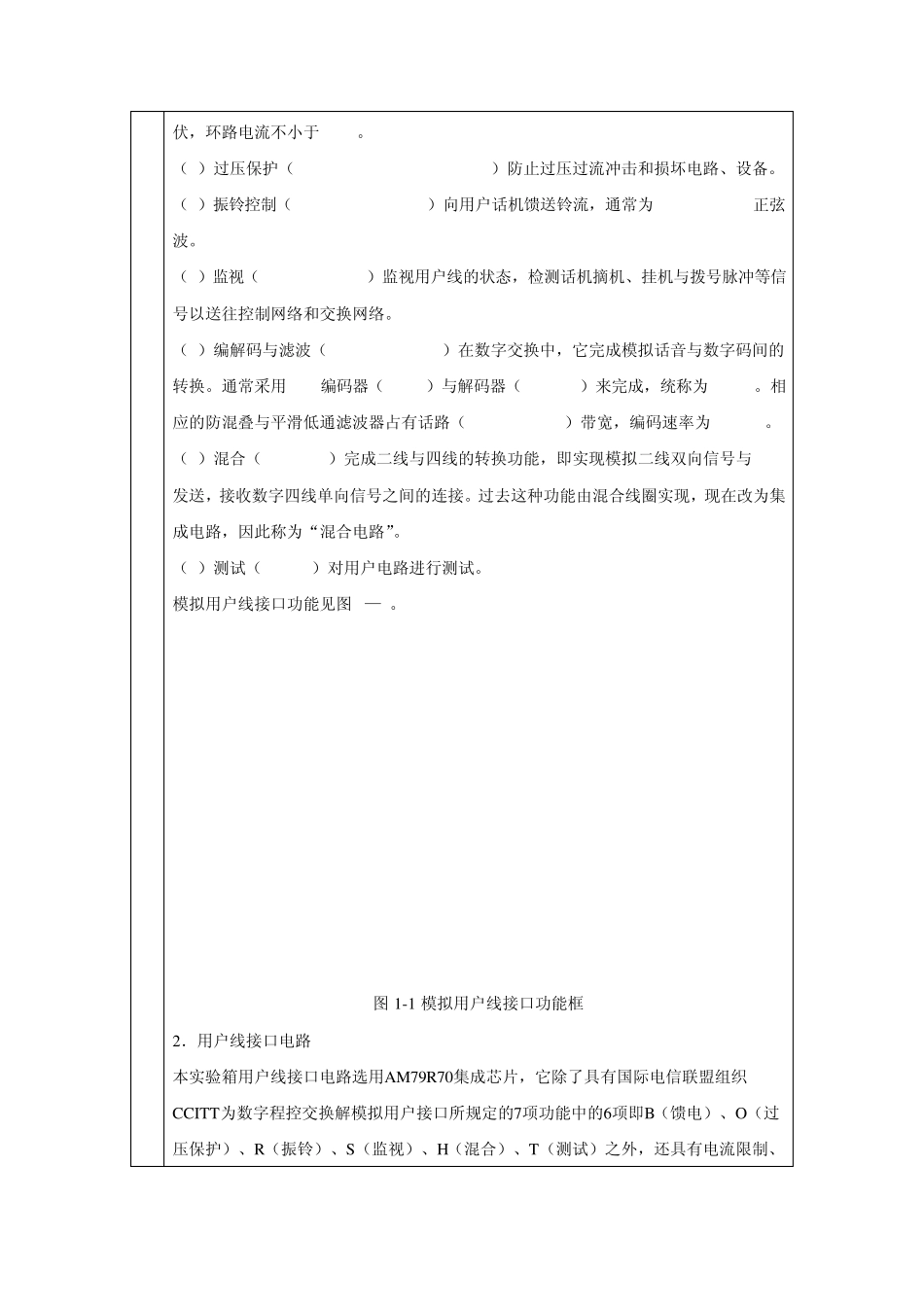

贵州大学实验报告 学院：电气工程学院 专业：电子信息工程 班级：电信 45 姓名 坑爹的大学 学号 58645645 实验组 实验时间 3013年 1月 指导教师 5555555 成绩 课程名称 硬件描述语言 实验项目名称 实验二用户线接口电路及二/四线变换实验 实验目的 1．全面了解用户线接口电路功能（BORST）的作用及其实现方法； 2．通过对 PBL38710 电路的学习与实验，进一步加深对 BORST 功能的理解； 3．了解二/四线变换电路的工作原理。 实验要求 按照老师的要求完成实验，编写实验报告 实验原理 1、 用户接口电路的作用 用户电路也可称为用户线接口电路（Su bscriber Line Interface Circu it—SLIC）。任何交换机都具有用户线接口电路。 模拟用户线接口电路在实现上的最大压力是应能承受馈电、铃流和外界干扰等高压大电流的冲击。基于实现和应用上的考虑，通常将BORSTCHT功能中过压保护有外接元器件完成，编解码部分另单成一体，集成为编解码器（CODEC），其余功能由所谓集成模拟SLIC完成。 在程控交换机中，由于交换网络处理的是数字信息，无法向用户馈电、振铃。所以向用户馈电、振铃等任务就由用户线接口电路来承担，再加上其他一些要求，程控交换机中的用户线接口电路一般要具有B（馈电）、O（过压保护）、R（振铃）、S（监视）、C（编译码）、H（混合）、T（测试）七项功能。 模拟用户线接口电路的功能可归纳成BORSTCHT七种功能，具体含义： （1）馈电（B-Battery feeling）向用户话机送直流电流。通常要求馈电电压为—48 伏，环路电流不小于 18mA。 （2）过压保护（O-Overvoltage protection）防止过压过流冲击和损坏电路、设备。 （3）振铃控制（R-Ringing Control）向用户话机馈送铃流，通常为 25HZ/90Vrms正弦波。 （4）监视（S-Supervision）监视用户线的状态，检测话机摘机、挂机与拨号脉冲等信号以送往控制网络和交换网络。 （5）编解码与滤波（C-CODEC/Filter）在数字交换中，它完成模拟话音与数字码间的转换。通常采用 PCM编码器（Coder）与解码器（Decoder）来完成，统称为 CODEC。相应的防混叠与平滑低通滤波器占有话路（300HZ~3400HZ）带宽，编码速率为 64kb/s。 （6）混合（H-Hyhird）完成二线与四线的转换功能，即实现模拟二线双向信号与 PCM发送，接收数字四线单向信号之间的连接。过去这种功能由混合线圈实现，现在改为集成电路，因此称为“混合电路”。 （7）测试（T-Test）...
