用示波器测试开关电源VIP专享

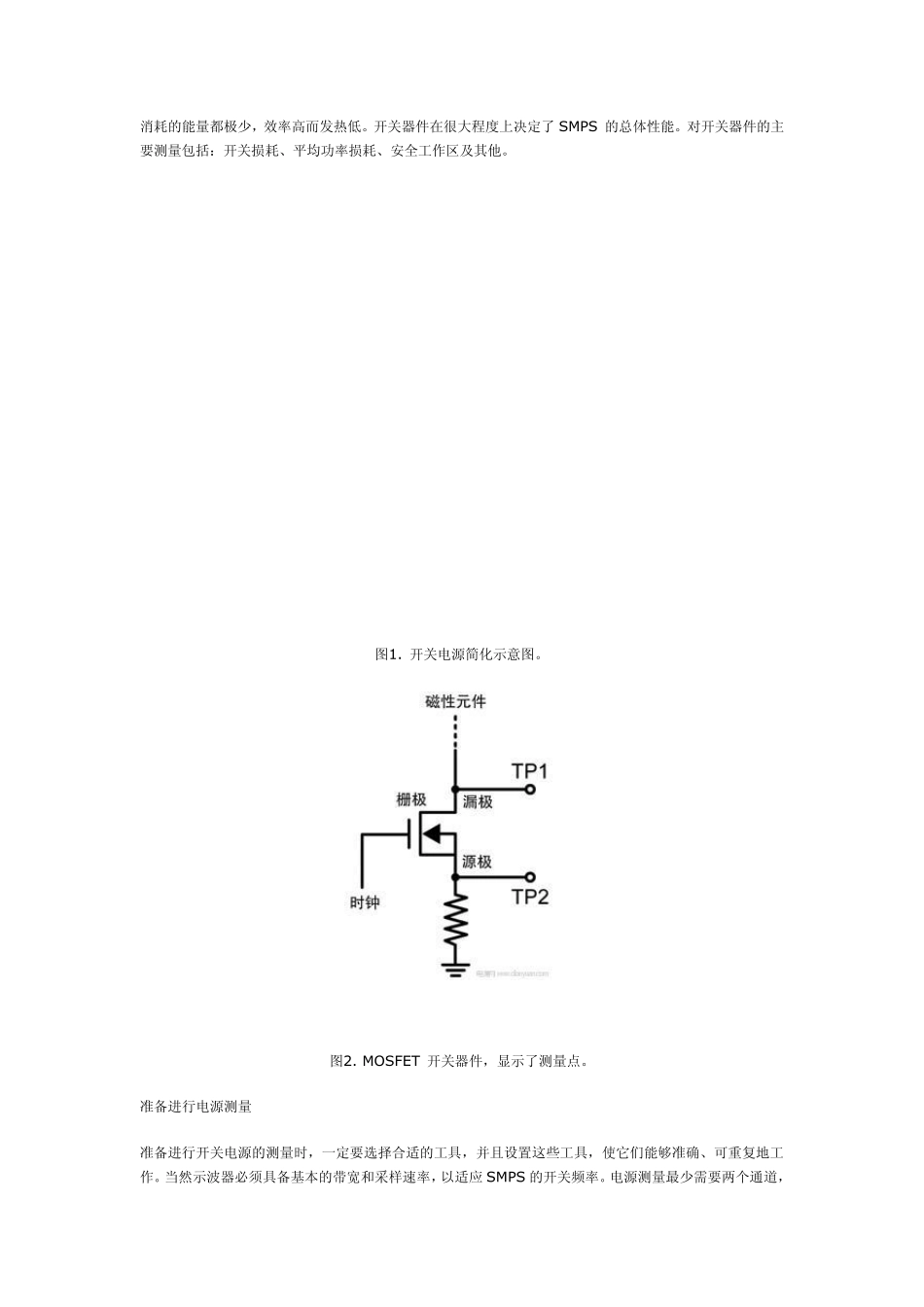

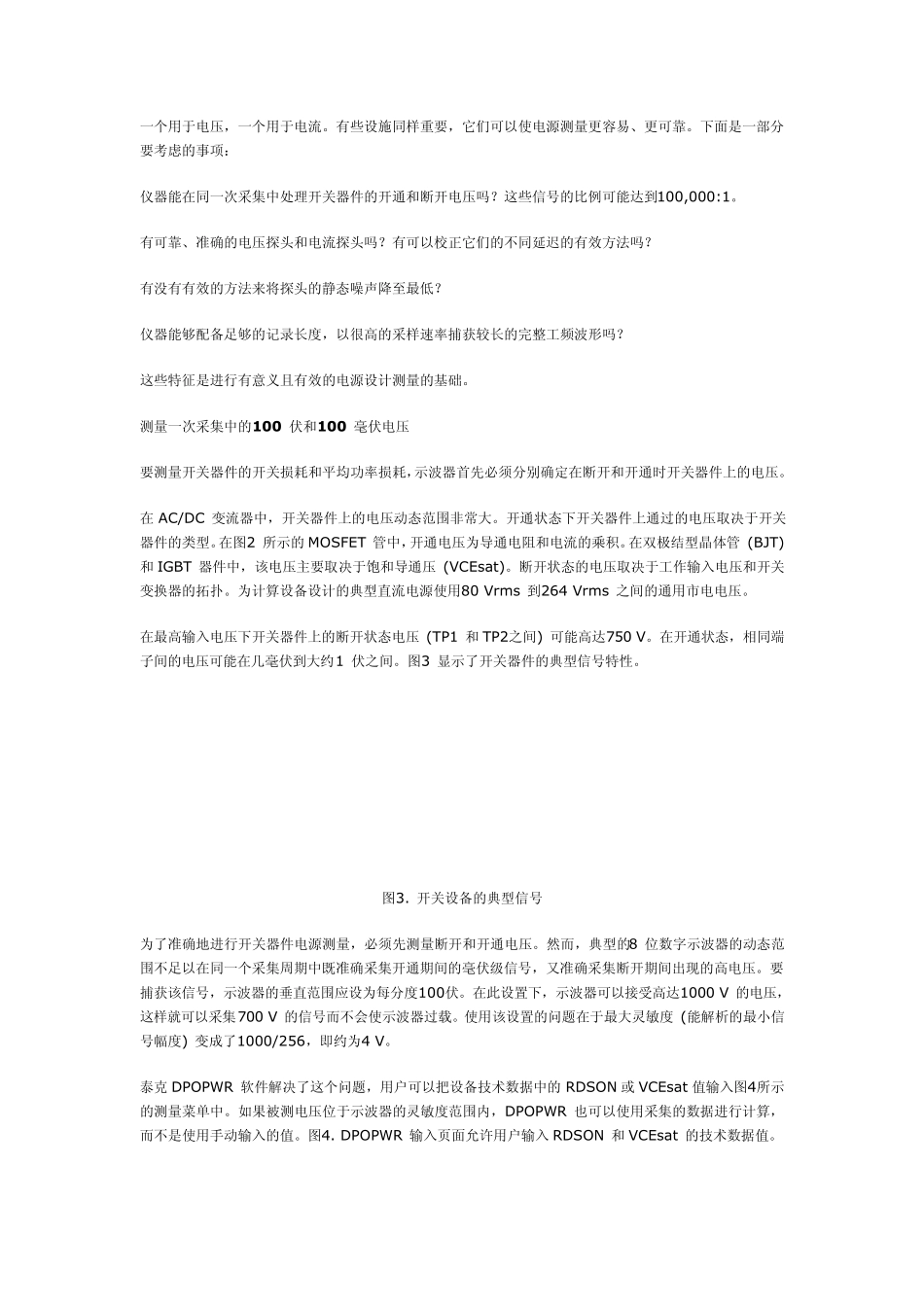

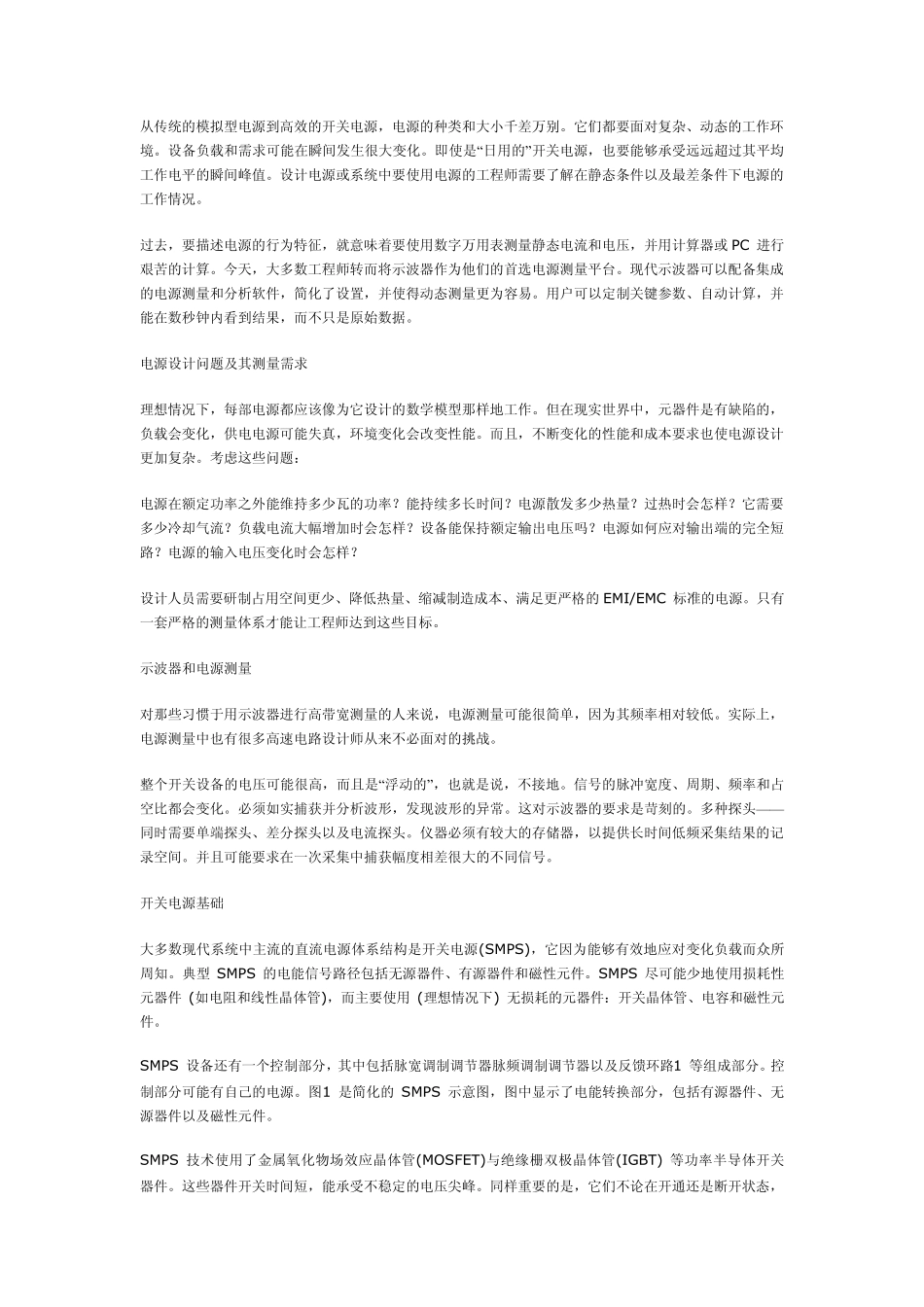

从传统的模拟型电源到高效的开关电源，电源的种类和大小千差万别。它们都要面对复杂、动态的工作环境。设备负载和需求可能在瞬间发生很大变化。即使是“日用的” 开关电源，也要能够承受远远超过其平均工作电平的瞬间峰值。设计电源或系统中要使用电源的工程师需要了解在静态条件以及最差条件下电源的工作情况。 过去，要描述电源的行为特征，就意味着要使用数字万用表测量静态电流和电压，并用计算器或 PC 进行艰苦的计算。今天，大多数工程师转而将示波器作为他们的首选电源测量平台。现代示波器可以配备集成的电源测量和分析软件，简化了设置，并使得动态测量更为容易。用户可以定制关键参数、自动计算，并能在数秒钟内看到结果，而不只是原始数据。 电源设计问题及其测量需求 理想情况下，每部电源都应该像为它设计的数学模型那样地工作。但在现实世界中，元器件是有缺陷的，负载会变化，供电电源可能失真，环境变化会改变性能。而且，不断变化的性能和成本要求也使电源设计更加复杂。考虑这些问题： 电源在额定功率之外能维持多少瓦的功率？能持续多长时间？电源散发多少热量？过热时会怎样？它需要多少冷却气流？负载电流大幅增加时会怎样？设备能保持额定输出电压吗？电源如何应对输出端的完全短路？电源的输入电压变化时会怎样？ 设计人员需要研制占用空间更少、降低热量、缩减制造成本、满足更严格的EMI/EMC 标准的电源。只有一套严格的测量体系才能让工程师达到这些目标。 示波器和电源测量 对那些习惯于用示波器进行高带宽测量的人来说，电源测量可能很简单，因为其频率相对较低。实际上，电源测量中也有很多高速电路设计师从来不必面对的挑战。 整个开关设备的电压可能很高，而且是“浮动的” ，也就是说，不接地。信号的脉冲宽度、周期、频率和占空比都会变化。必须如实捕获并分析波形，发现波形的异常。这对示波器的要求是苛刻的。多种探头— —同时需要单端探头、差分探头以及电流探头。仪器必须有较大的存储器，以提供长时间低频采集结果的记录空间。并且可能要求在一次采集中捕获幅度相差很大的不同信号。 开关电源基础 大多数现代系统中主流的直流电源体系结构是开关电源(SMPS)，它因为能够有效地应对变化负载而众所周知。典型SMPS 的电能信号路径包括无源器件、有源器件和磁性元件。SMPS 尽可能少地使用损耗性元器件 (如电阻和线性晶体管)，而主要使用 (理想情况下) 无损耗的元器件：开关晶体管、电容和磁...
