电力变压器安装工艺标准

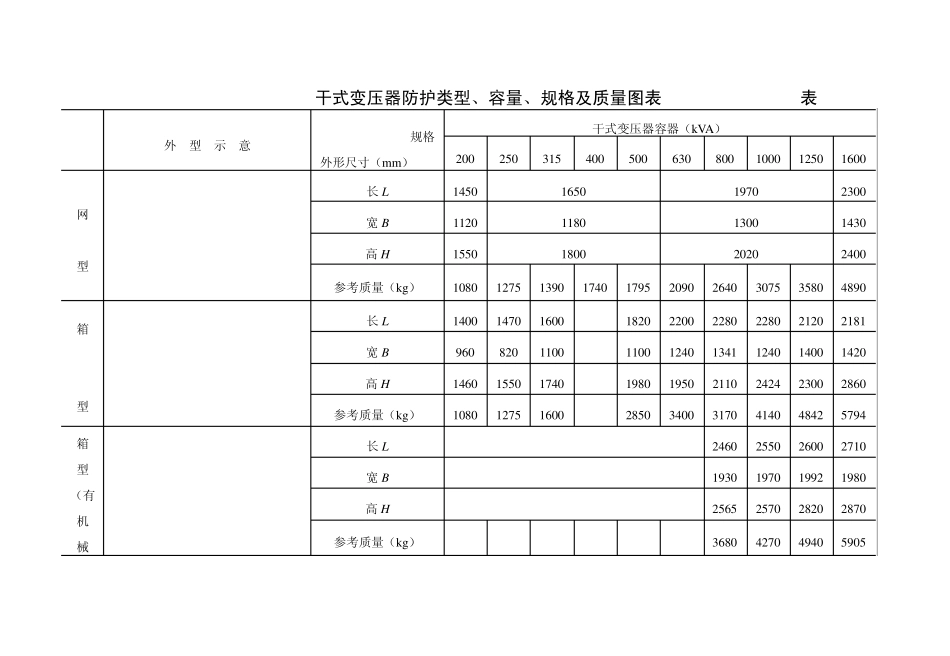

电力变压器安装工艺标准 1 1 范围 本工艺标准适用于一般工业与民用建筑电气安装工程10kV及以下室内变压器安装。 2 2 施工准备 2.1 设备及材料要求： 2.1.1 变压器应装有铭牌。铭牌上应注明制造厂名、额定容量，一二次额定电压，电流，阻抗电压%及接线组别等技术数据。 2.1.2 变压器的容量，规格及型号必须符合设计要求。附件、备件齐全，并有出厂合格证及技术文件。 2.1.3 干式变压器的局放试验 PC 值及噪音测试器dB（A）值应符合设计及标准要求。 2.1.4 带有防护罩的干式变压器，防护罩与变压器的距离应符合标准的规定，不小于表 2-23 的尺寸。 2.1.5 型钢：各种规格型钢应符合设计要求，并无明显锈蚀。 2.1.6 螺栓：除地脚螺栓及防震装置螺栓外，均应采用镀锌螺栓，并配相应的平垫圈和弹簧垫。 2.1.7 其它材料：蛇皮管，耐油塑料管，电焊条，防锈漆，调和漆及变压器油，均应符合设计要求，并有产品合格证。 2.2 2.2 主要机具： 2.2.1 搬运吊装机具：汽车吊，汽车，卷扬机，吊链，三步搭，道木，钢丝绳，带子绳，滚杠。 2.2.2 安装机具：台钻，砂轮，电焊机，气焊工具，电锤，台虎钳，活扳子、鎯头，套丝板。 2.2.3 测试器具：钢卷尺，钢板尺，水平，线坠，摇表，万用表，电桥及试验仪器。 2.3 作业条件： 2.3.1 施工图及技术资料齐全无误。 干式变压器防护类型、容量、规格及质量图表 表 2-23 外 型 示 意 规格 外形尺寸（m m ） 干式变压器容器（kVA） 200 250 315 400 500 630 800 1000 1250 1600 网 型 长 L 1450 1650 1970 2300 宽 B 1120 1180 1300 1430 高 H 1550 1800 2020 2400 参考质量（kg） 1080 1275 1390 1740 1795 2090 2640 3075 3580 4890 箱 型 长 L 1400 1470 1600 1820 2200 2280 2280 2120 2181 宽 B 960 820 1100 1100 1240 1341 1240 1400 1420 高 H 1460 1550 1740 1980 1950 2110 2424 2300 2860 参考质量（kg） 1080 1275 1600 2850 3400 3170 4140 4842 5794 箱 型 （有 机 械 长 L 2460 2550 2600 2710 宽 B 1930 1970 1992 1980 高 H 2565 2570 2820 2870 参考质量（kg） 3680 4270 4940 5905 通 风） 2.3.2 土建工程基本施工完毕，标高、尺寸、结构及预埋件焊件强度均符合设计要求。 2.3.3 变压器轨道安装完毕，并符合设计要求（...
