电力变压器的保护配置与整定计算

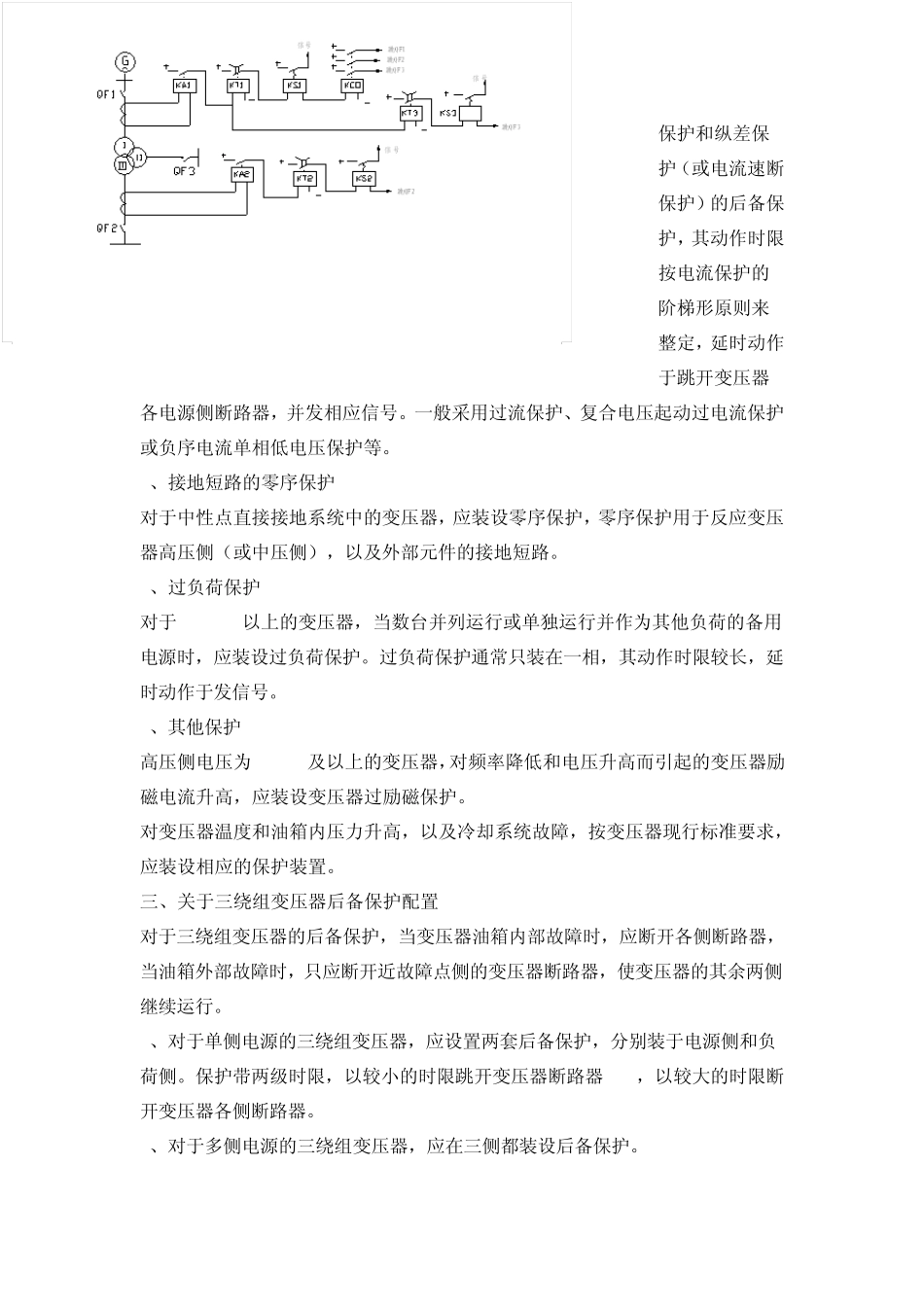

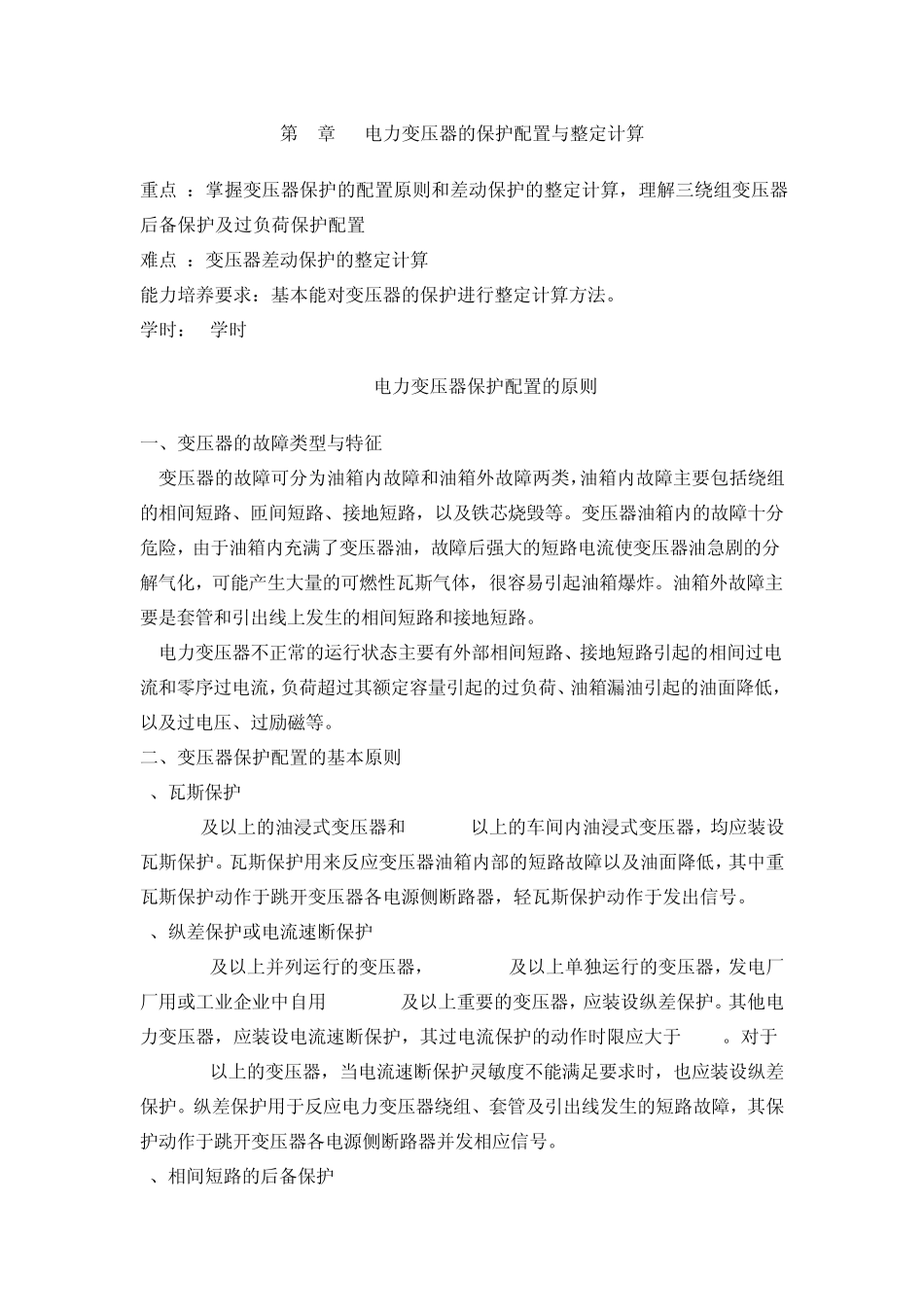

第2章 电力变压器的保护配置与整定计算 重点 ：掌握变压器保护的配置原则和差动保护的整定计算，理解三绕组变压器后备保护及过负荷保护配置 难点 ：变压器差动保护的整定计算 能力培养要求：基本能对变压器的保护进行整定计算方法。 学时：6学时 2.1 电力变压器保护配置的原则 一、变压器的故障类型与特征 变压器的故障可分为油箱内故障和油箱外故障两类，油箱内故障主要包括绕组的相间短路、匝间短路、接地短路，以及铁芯烧毁等。变压器油箱内的故障十分危险，由于油箱内充满了变压器油，故障后强大的短路电流使变压器油急剧的分解气化，可能产生大量的可燃性瓦斯气体，很容易引起油箱爆炸。油箱外故障主要是套管和引出线上发生的相间短路和接地短路。 电力变压器不正常的运行状态主要有外部相间短路、接地短路引起的相间过电流和零序过电流，负荷超过其额定容量引起的过负荷、油箱漏油引起的油面降低，以及过电压、过励磁等。 二、变压器保护配置的基本原则 1、瓦斯保护: 800KVA及以上的油浸式变压器和400KVA以上的车间内油浸式变压器，均应装设瓦斯保护。瓦斯保护用来反应变压器油箱内部的短路故障以及油面降低，其中重瓦斯保护动作于跳开变压器各电源侧断路器，轻瓦斯保护动作于发出信号。 2、纵差保护或电流速断保护: 6300KVA及以上并列运行的变压器，10000KVA及以上单独运行的变压器，发电厂厂用或工业企业中自用 6300KVA及以上重要的变压器，应装设纵差保护。其他电力变压器，应装设电流速断保护，其过电流保护的动作时限应大于 0.5S。对于2000KVA以上的变压器，当电流速断保护灵敏度不能满足要求时，也应装设纵差保护。纵差保护用于反应电力变压器绕组、套管及引出线发生的短路故障，其保护动作于跳开变压器各电源侧断路器并发相应信号。 3、相间短路的后备保护: 相间短路的后备保护用于反应外部相间短路引起的变压器过电流，同时作为瓦斯保护和纵差保护（或电流速断保护）的后备保护，其动作时限按电流保护的阶梯形原则来整定，延时动作于跳开变压器各电源侧断路器，并发相应信号。一般采用过流保护、复合电压起动过电流保护或负序电流单相低电压保护等。 4、接地短路的零序保护: 对于中性点直接接地系统中的变压器，应装设零序保护，零序保护用于反应变压器高压侧（或中压侧），以及外部元件的接地短路。 5、过负荷保护: 对于400KVA以上的变压器，当数台并列运行或单独运行并作为其他负荷的备用电源时，应装设...
