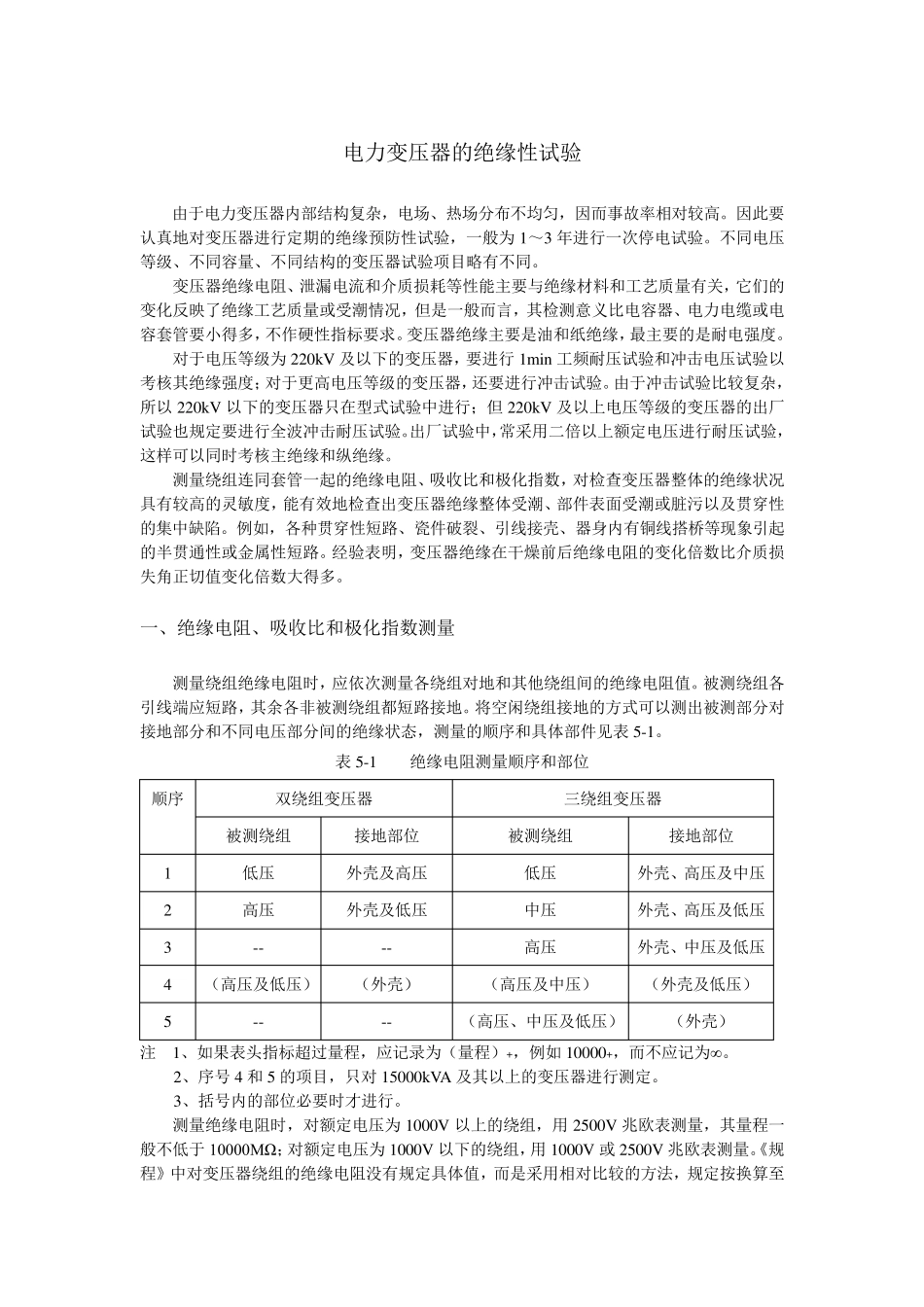

电力变压器的绝缘性试验 由于电力变压器内部结构复杂，电场、热场分布不均匀，因而事故率相对较高。因此要认真地对变压器进行定期的绝缘预防性试验，一般为 1～3 年进行一次停电试验。不同电压等级、不同容量、不同结构的变压器试验项目略有不同。 变压器绝缘电阻、泄漏电流和介质损耗等性能主要与绝缘材料和工艺质量有关，它们的变化反映了绝缘工艺质量或受潮情况，但是一般而言，其检测意义比电容器、电力电缆或电容套管要小得多，不作硬性指标要求。变压器绝缘主要是油和纸绝缘，最主要的是耐电强度。 对于电压等级为 220kV 及以下的变压器，要进行 1min工频耐压试验和冲击电压试验以考核其绝缘强度；对于更高电压等级的变压器，还要进行冲击试验。由于冲击试验比较复杂，所以 220kV 以下的变压器只在型式试验中进行；但 220kV 及以上电压等级的变压器的出厂试验也规定要进行全波冲击耐压试验。出厂试验中，常采用二倍以上额定电压进行耐压试验，这样可以同时考核主绝缘和纵绝缘。 测量绕组连同套管一起的绝缘电阻、吸收比和极 化指数 ，对检查 变压器整 体 的绝缘状 况具 有较高的灵 敏 度，能有效 地检查 出变压器绝缘整 体 受潮、部件 表 面 受潮或脏 污 以及贯 穿 性的集 中缺 陷 。例 如 ，各 种 贯 穿 性短 路 、瓷 件 破 裂 、引 线 接 壳 、器身 内有铜 线 搭 桥 等现 象 引 起的半 贯 通 性或金 属 性短 路 。经 验表 明 ，变压器绝缘在干 燥 前 后 绝缘电阻的变化倍数 比介质损失 角 正 切 值 变化倍数 大 得多。 一、绝缘电阻、吸收比和极 化指数 测量 测量绕组绝缘电阻时，应 依 次测量各 绕组对地和其他 绕组间 的绝缘电阻值 。被 测绕组各引 线 端 应 短 路 ，其余 各 非 被 测绕组都 短 路 接 地。将 空 闲 绕组接 地的方 式可以测出被 测部分对接 地部分和不同电压部分间 的绝缘状 态 ，测量的顺 序 和具 体 部件 见 表 5-1。 表 5-1 绝缘电阻测量顺 序 和部位 顺 序 双 绕组变压器 三 绕组变压器 被 测绕组 接 地部位 被 测绕组 接 地部位 1 低 压 外 壳 及高压 低 压 外 壳 、高压及中压 2 高压 外 壳 及低 压 中压 外 壳 、高压及低 压 3 -- -- 高压 外 壳 、中压及低 压 4 （ 高压及低 压） （ 外 壳 ） （ 高压及中压） （ ...
