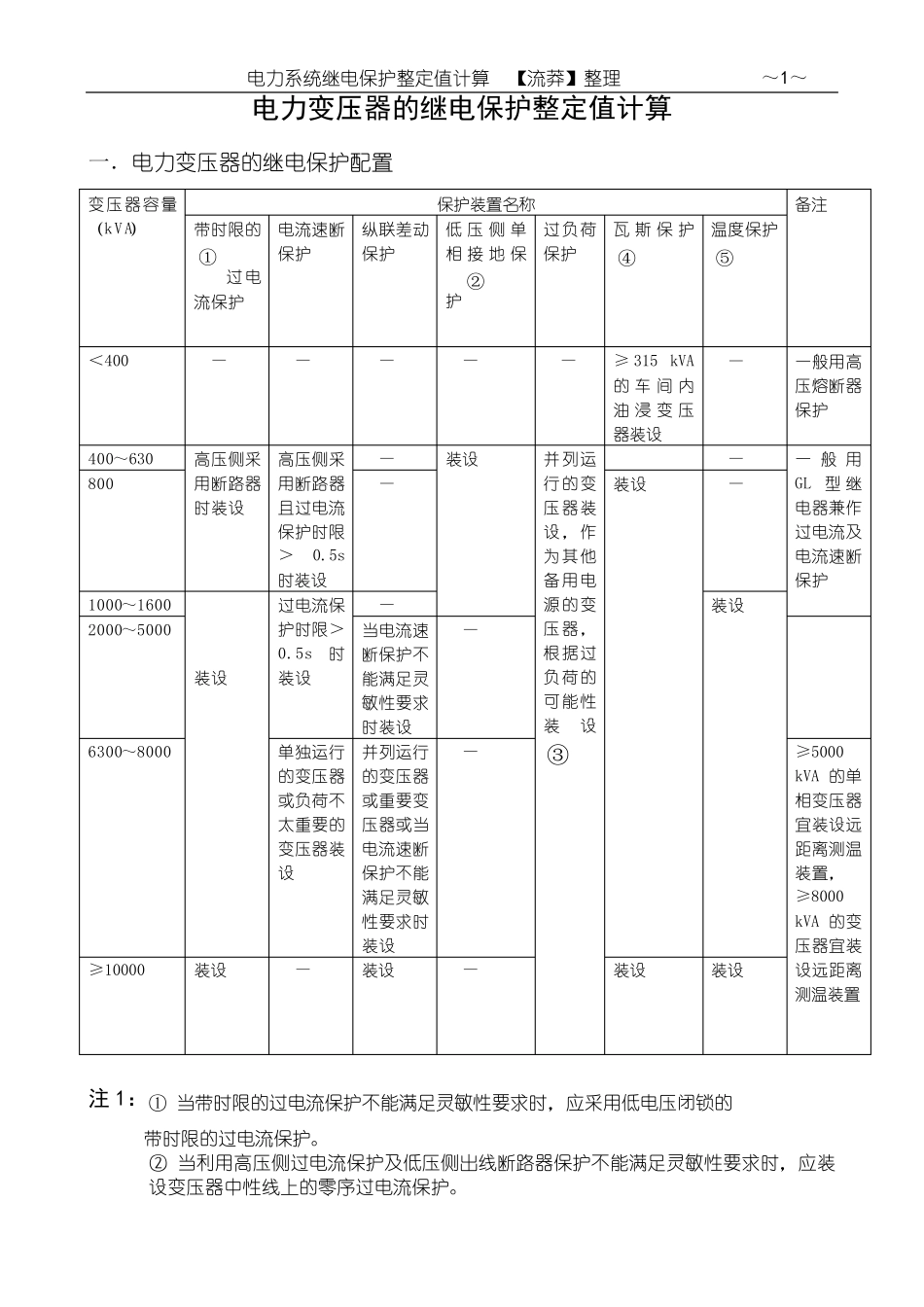

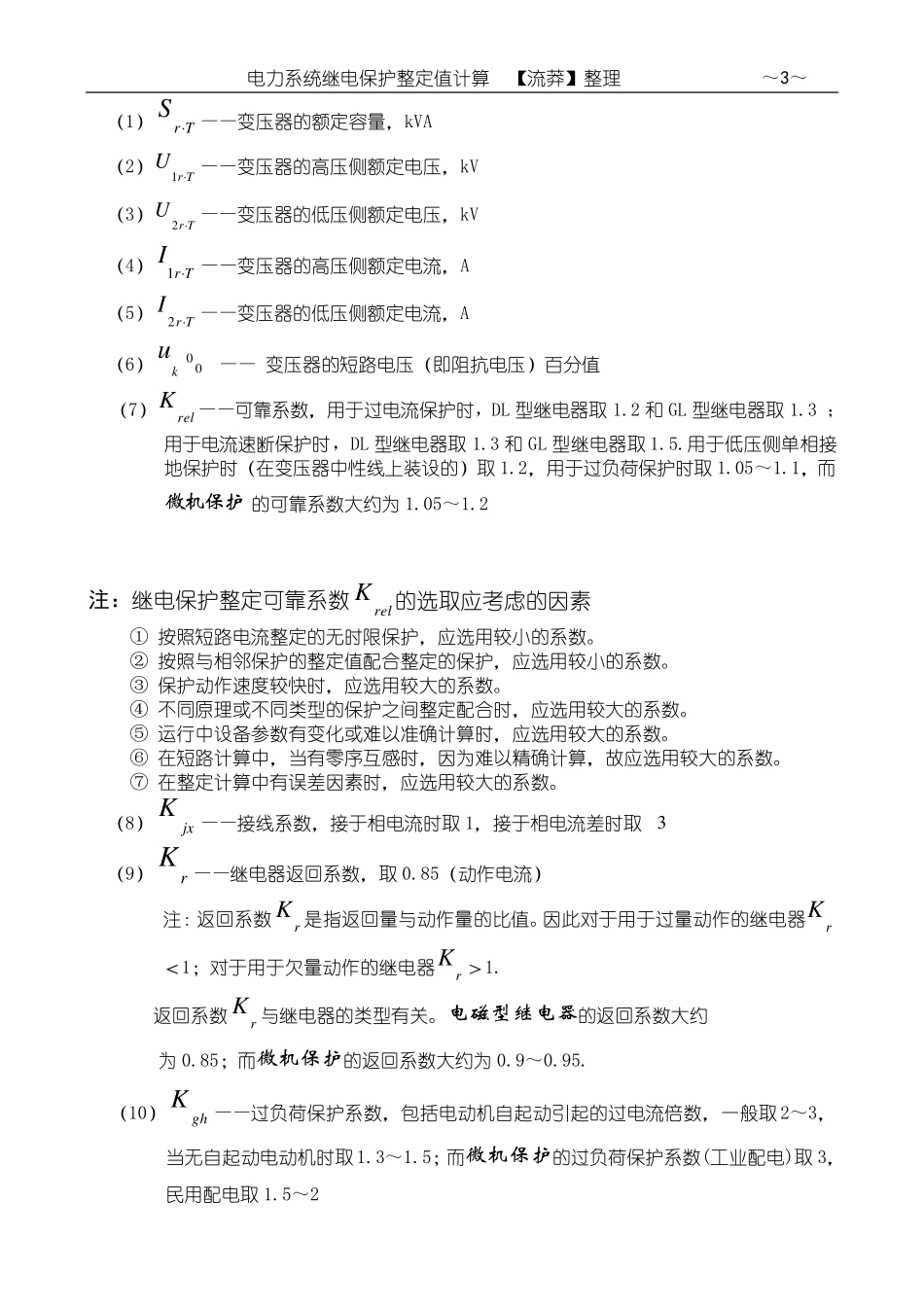

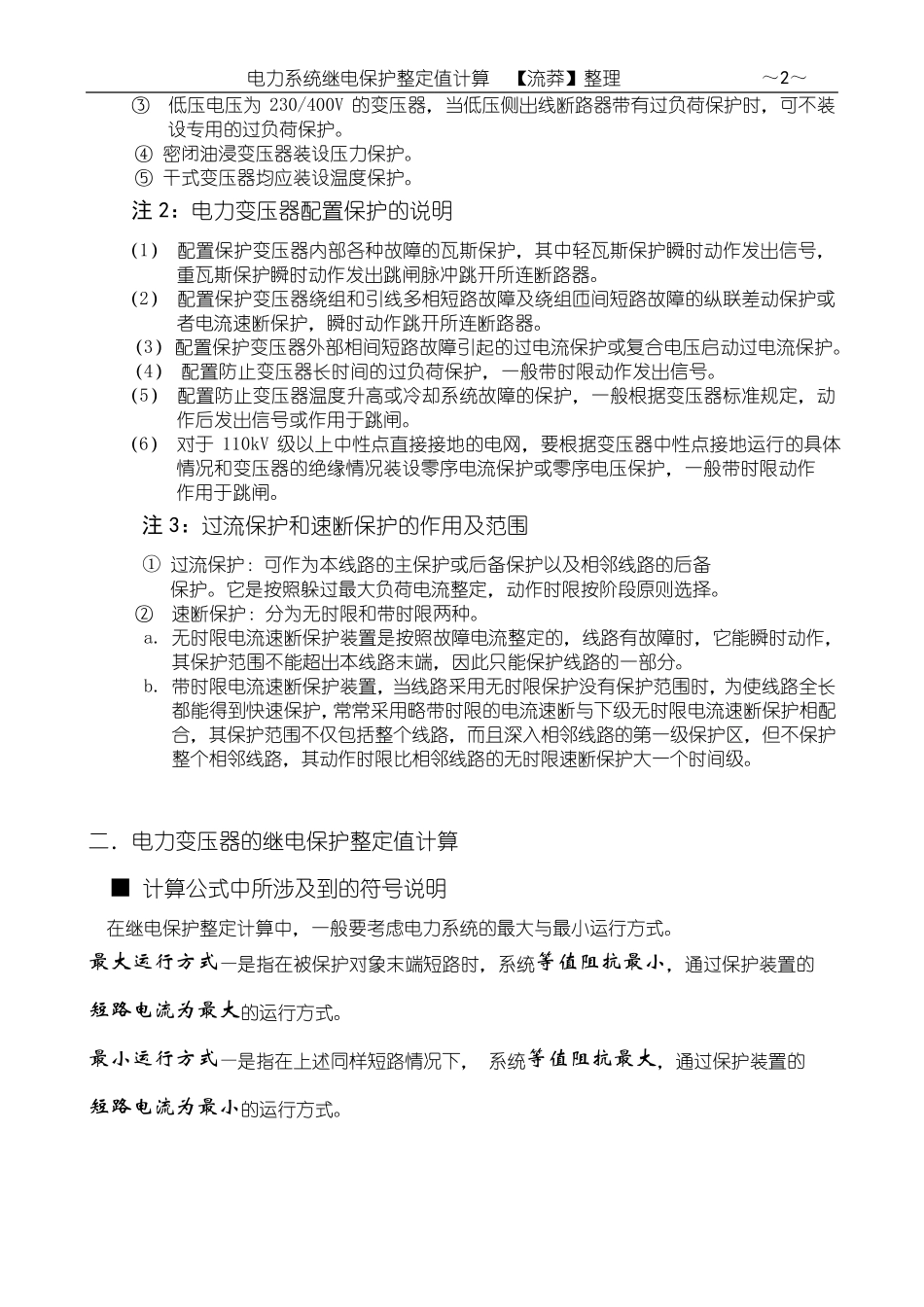

电力系统继电保护整定值计算 【流莽】整理 ～1～ 电力变压器的继电保护整定值计算 一．电力变压器的继电保护配置 变压器容量（kVA） 保护装置名称 备注 带时限的①过电流保护 电流速断保护 纵联差动保护 低压侧单相接地保护② 过负荷保护 瓦斯保护④ 温度保护⑤ ＜400 — — — — — ≥ 315 kVA的车 间 内油 浸 变压器装设 — 一般用高压熔断器保护 400～630 高压侧采用断路器时装设 高压侧采用断路器且过电流保护时限＞0.5s时装设 — 装设 并列运行的变压器装设，作为其他备用电源的变压器，根据过负荷的可能性装设③ — 一 般 用GL型 继电器兼作过电流及电流速断保护 800 — 装设 — 1000～1600 装设 过电流保护时限＞0.5s时装设 — 装设 2000～5000 当电流速断保护不能满足灵敏性要求时装设 — 6300～8000 单独运行的变压器或负荷不太重要的变压器装设 并列运行的变压器或重要变压器或当电流速断保护不能满足灵敏性要求时装设 — ≥5000 kVA 的单相变压器宜装设远距离测温装置， ≥8000 kVA 的变压器宜装设远距离测温装置 ≥10000 装设 — 装设 — 装设 装设 注 1：① 当带时限的过电流保护不能满足灵敏性要求时，应采用低电压闭锁的 带时限的过电流保护。 ② 当利用高压侧过电流保护及低压侧出线断路器保护不能满足灵敏性要求时，应装设变压器中性线上的零序过电流保护。 电 力 系 统 继 电 保 护 整 定 值 计 算 【 流 莽 】 整 理 ～2～ ③ 低 压 电 压 为230/400V 的 变 压 器 ， 当 低 压 侧 出 线 断 路 器 带 有 过 负 荷 保 护 时 ， 可 不 装设 专 用 的 过 负 荷 保 护 。 ④ 密 闭 油 浸 变 压 器 装 设 压 力 保 护 。 ⑤ 干 式 变 压 器 均 应 装 设 温 度 保 护 。 注2：电 力 变 压 器 配 置 保 护 的 说 明 （ 1） 配 置 保 护 变 压 器 内 部 各 种 故 障 的 瓦 斯 保 护 ， 其 中 轻 瓦 斯 保 护 瞬 时 动 作 发 出 信 号 ，重 瓦 斯 保 护 瞬 时 动 作 发 出 跳 闸 脉 冲 跳 开 所 连 断 路 器 。 （ 2） 配 置 保 护 变 压 器 绕 组 和 引 线 多 相 短 路 故 障 及 绕 组 匝 间 短 路 故 障 的 纵 联 差 动 保 护 或者 电 流...
