电力建设施工机具设计基本要求

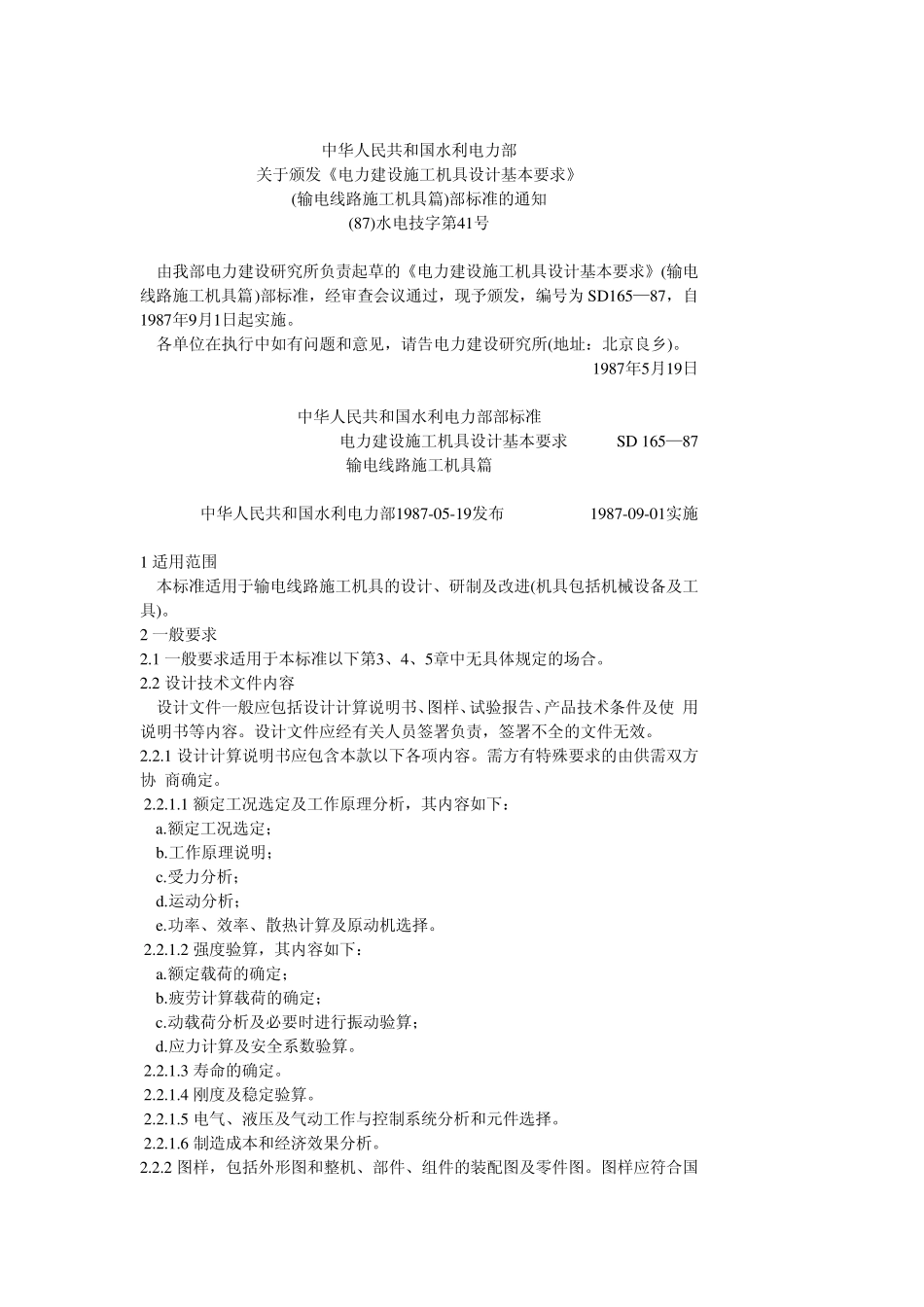

中华人民共和国水利电力部 关于颁发《电力建设施工机具设计基本要求》 (输电线路施工机具篇)部标准的通知 (87)水电技字第41号 由我部电力建设研究所负责起草的《电力建设施工机具设计基本要求》(输电 线路施工机具篇)部标准，经审查会议通过，现予颁发，编号为SD165—87，自 1987年9月1日起实施。 各单位在执行中如有问题和意见，请告电力建设研究所(地址：北京良乡)。 1987年5月19日 中华人民共和国水利电力部部标准 电力建设施工机具设计基本要求 SD 165—87 输电线路施工机具篇 中华人民共和国水利电力部1987-05-19发布 1987-09-01实施 1 适用范围 本标准适用于输电线路施工机具的设计、研制及改进(机具包括机械设备及工 具)。 2 一般要求 2.1 一般要求适用于本标准以下第3、4、5章中无具体规定的场合。 2.2 设计技术文件内容 设计文件一般应包括设计计算说明书、图样、试验报告、产品技术条件及使 用说明书等内容。设计文件应经有关人员签署负责，签署不全的文件无效。 2.2.1 设计计算说明书应包含本款以下各项内容。需方有特殊要求的由供需双方协 商确定。 2.2.1.1 额定工况选定及工作原理分析，其内容如下： a.额定工况选定； b.工作原理说明； c.受力分析； d.运动分析； e.功率、效率、散热计算及原动机选择。 2.2.1.2 强度验算，其内容如下： a.额定载荷的确定； b.疲劳计算载荷的确定； c.动载荷分析及必要时进行振动验算； d.应力计算及安全系数验算。 2.2.1.3 寿命的确定。 2.2.1.4 刚度及稳定验算。 2.2.1.5 电气、液压及气动工作与控制系统分析和元件选择。 2.2.1.6 制造成本和经济效果分析。 2.2.2 图样，包括外形图和整机、部件、组件的装配图及零件图。图样应符合国家 标准、水电部标准的规定；图样也应符合机械工业通用标准JB/Z156—81产品工 作图样基本要求的规定。 2.2.3 使用说明书至少包括以下内容： a.工作原理说明及基本性能参数； b.外形图及外形尺寸、重量； c.使用说明、注意事项及保修、保换、保退条件和出厂检验证明； d.常见故障及排除方法； e.备件清单及必要的备件图纸； f.维修保养规定。 2.3 对设计与计算的一般要求 2.3.1 设计计算方法及所用数据凡引用国家标准、水电部标准、行业标准及国家和 水电部劳保、安全、环保与卫生等有关规定内容时，要注明标准及规定代号及条款 序号。 2.3.2 凡属2.3.1款所述标准及规定中没有规定的(或推荐...
