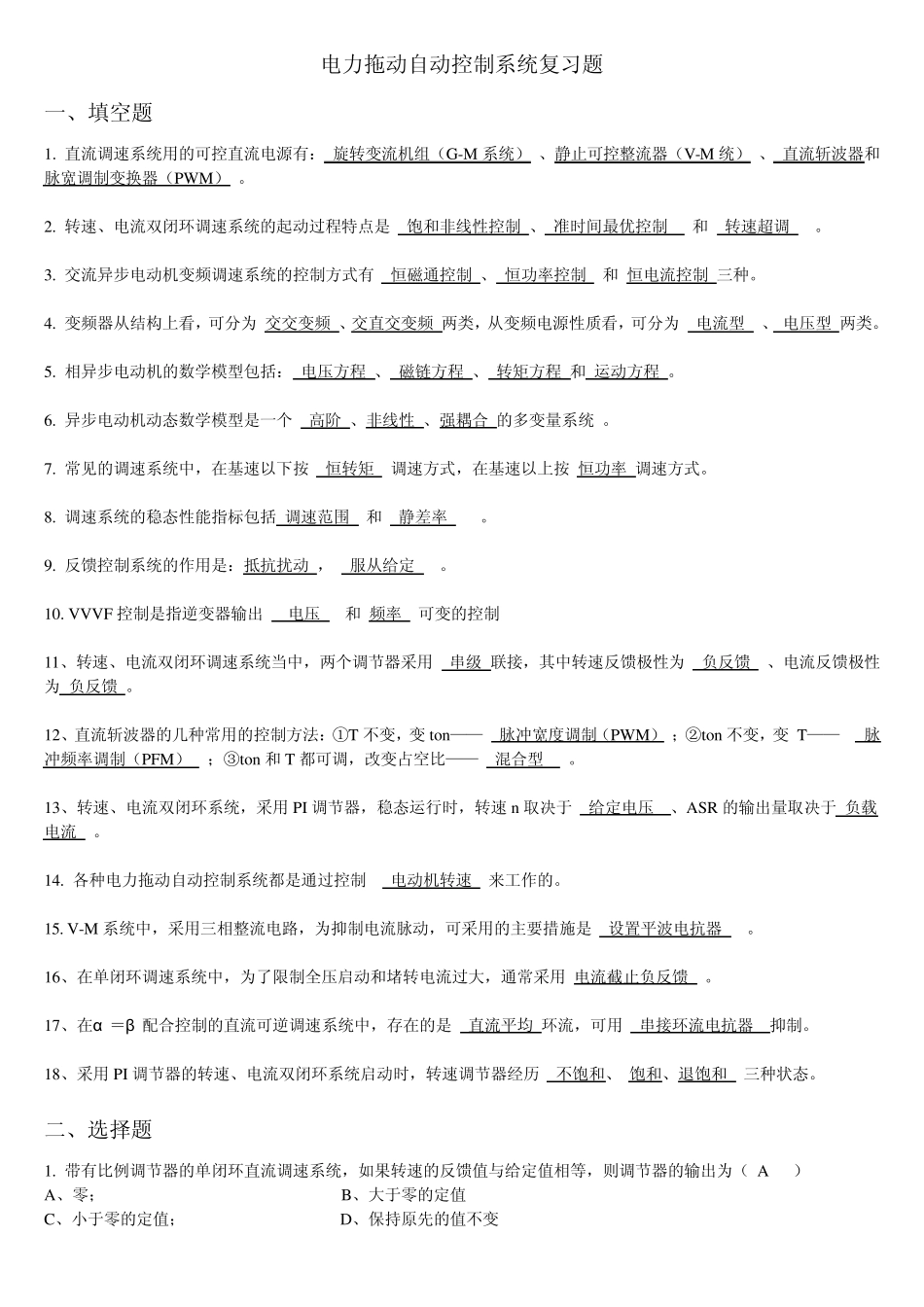

电力拖动自动控制系统复习题 一、填空题 1. 直流调速系统用的可控直流电源有： 旋转变流机组（G-M 系统） 、静止可控整流器（V-M 统） 、 直流斩波器和脉宽调制变换器（PWM） 。 2. 转速、电流双闭环调速系统的起动过程特点是 饱和非线性控制 、 准时间最优控制 和 转速超调 。 3. 交流异步电动机变频调速系统的控制方式有 恒磁通控制 、 恒功率控制 和 恒电流控制 三种。 4. 变频器从结构上看，可分为 交交变频 、交直交变频 两类，从变频电源性质看，可分为 电流型 、 电压型 两类。 5. 相异步电动机的数学模型包括： 电压方程 、 磁链方程 、 转矩方程 和 运动方程 。 6. 异步电动机动态数学模型是一个 高阶 、非线性 、强耦合 的多变量系统 。 7. 常见的调速系统中，在基速以下按 恒转矩 调速方式，在基速以上按 恒功率 调速方式。 8. 调速系统的稳态性能指标包括 调速范围 和 静差率 。 9. 反馈控制系统的作用是：抵抗扰动 ， 服从给定 。 10. VVVF 控制是指逆变器输出 电压 和 频率 可变的控制 11、转速、电流双闭环调速系统当中，两个调节器采用 串级 联接，其中转速反馈极性为 负反馈 、电流反馈极性为 负反馈 。 12、直流斩波器的几种常用的控制方法：①T 不变，变 ton—— 脉冲宽度调制（PWM） ；②ton 不变，变 T—— 脉冲频率调制（PFM） ；③ton 和 T 都可调，改变占空比—— 混合型 。 13、转速、电流双闭环系统，采用 PI 调节器，稳态运行时，转速 n 取决于 给定电压 、ASR 的输出量取决于 负载电流 。 14. 各种电力拖动自动控制系统都是通过控制 电动机转速 来工作的。 15. V-M 系统中，采用三相整流电路，为抑制电流脉动，可采用的主要措施是 设置平波电抗器 。 16、在单闭环调速系统中，为了限制全压启动和堵转电流过大，通常采用 电流截止负反馈 。 17、在α ＝β 配合控制的直流可逆调速系统中，存在的是 直流平均 环流，可用 串接环流电抗器 抑制。 18、采用 PI 调节器的转速、电流双闭环系统启动时，转速调节器经历 不饱和、 饱和、退饱和 三种状态。 二、选择题 1. 带有比例调节器的单闭环直流调速系统，如果转速的反馈值与给定值相等，则调节器的输出为（ A ） A、零； B、大于零的定值 C、小于零的定值； D、保持原先的值不变 2. 无静差调速系统的 PI 调节器中 P ...
