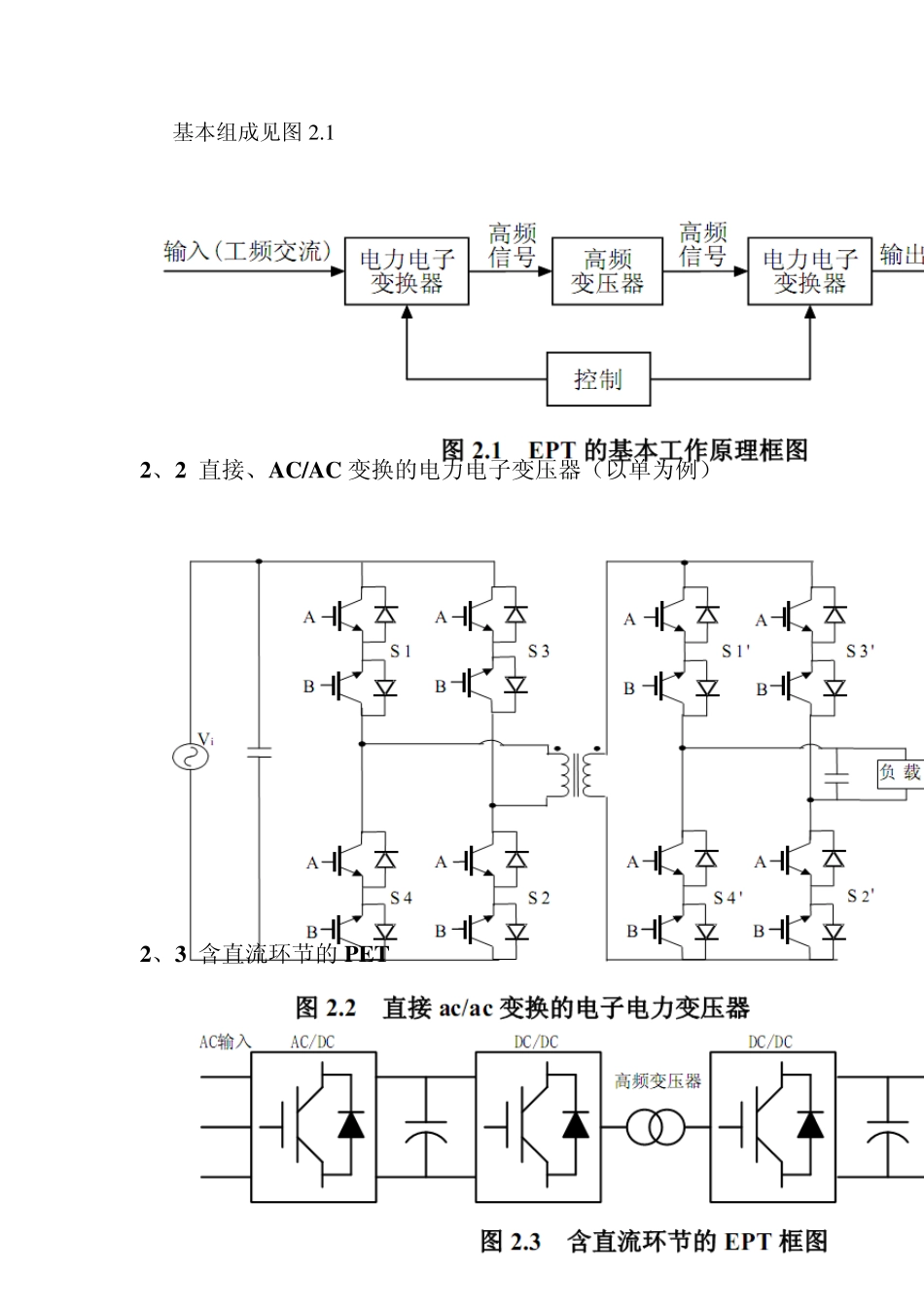

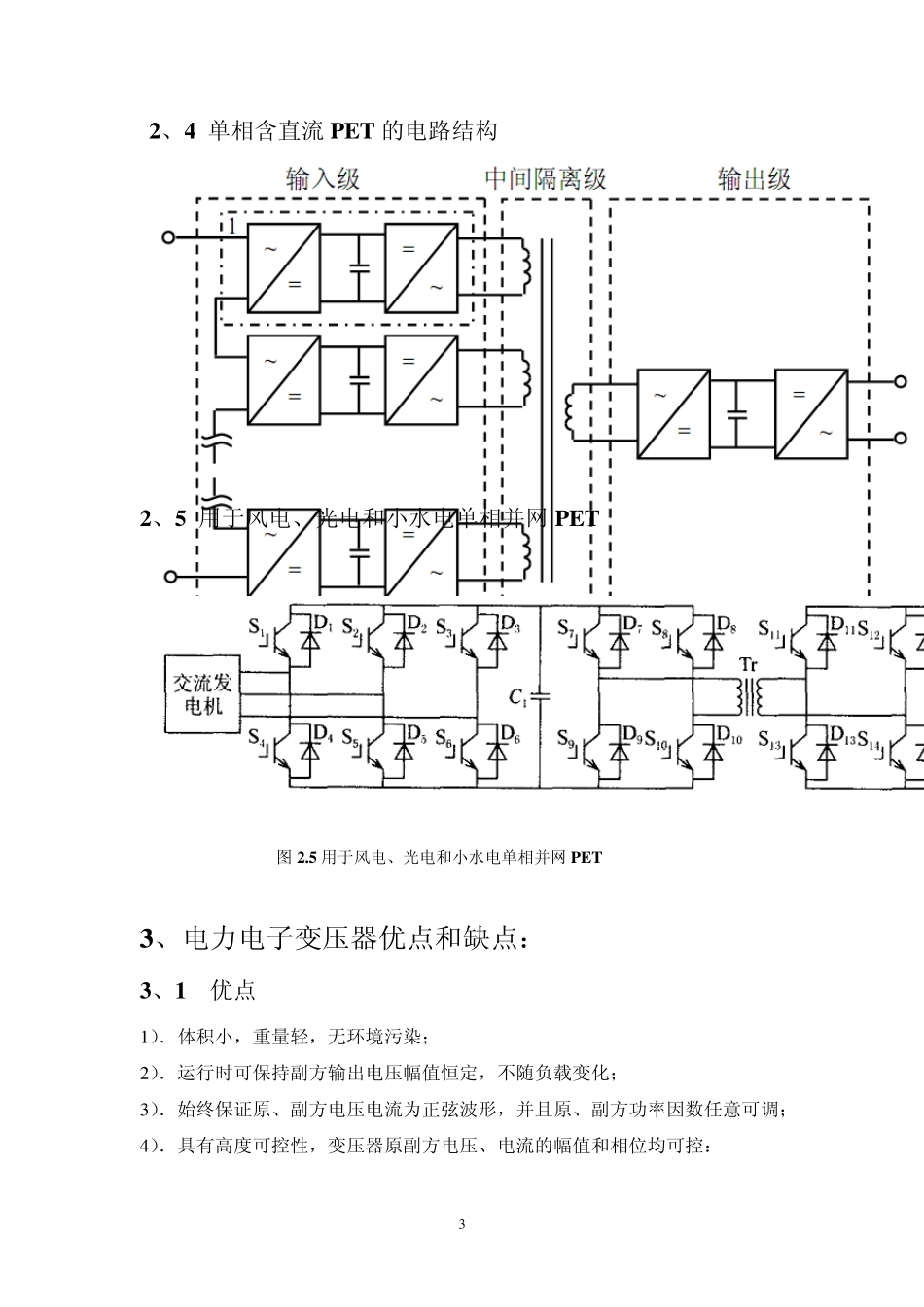

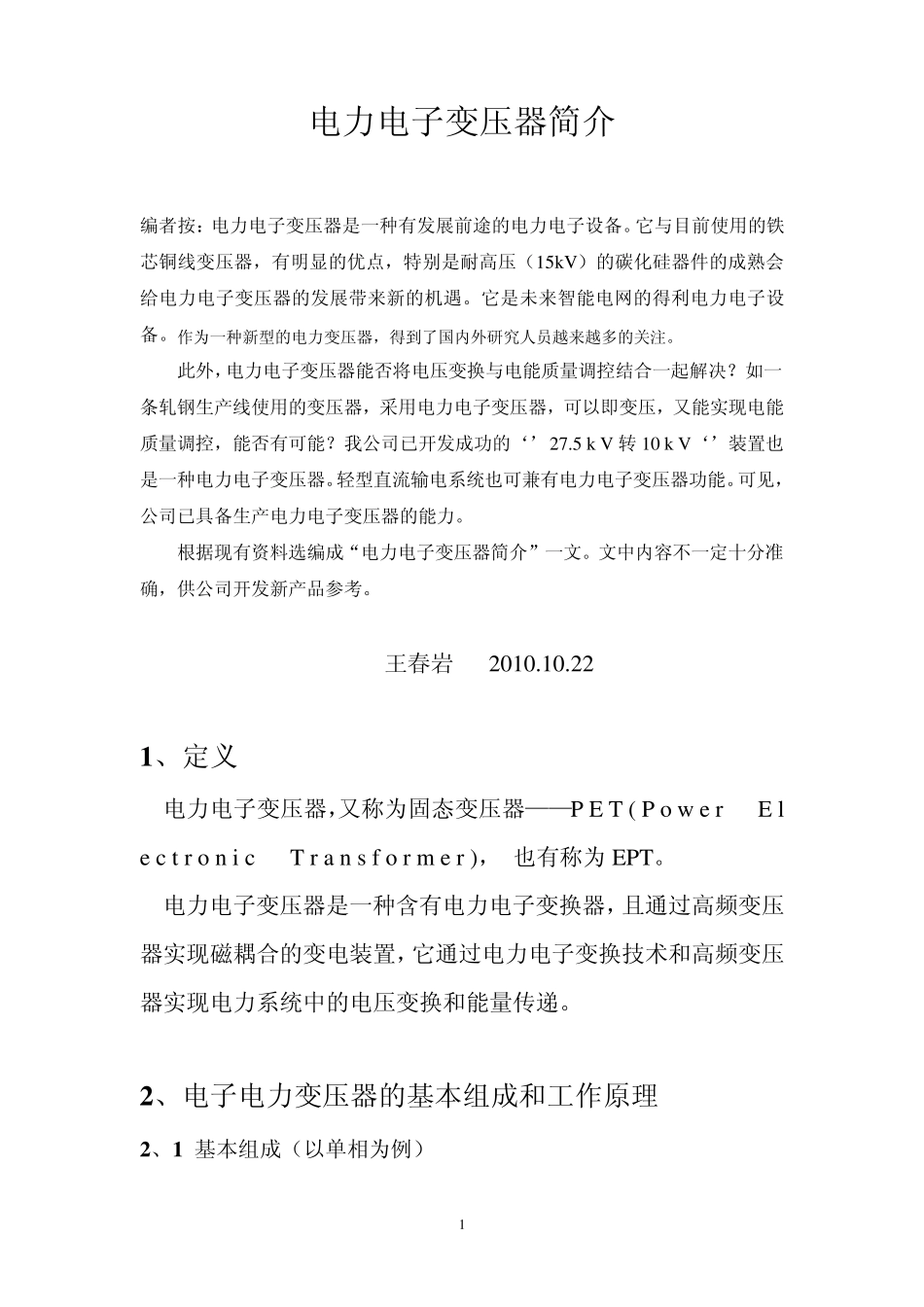

1 电力电子变压器简介 编者按：电力电子变压器是一种有发展前途的电力电子设备。它与目前使用的铁芯铜线变压器，有明显的优点，特别是耐高压（15kV）的碳化硅器件的成熟会给电力电子变压器的发展带来新的机遇。它是未来智能电网的得利电力电子设备。作为一种新型的电力变压器，得到了国内外研究人员越来越多的关注。 此外，电力电子变压器能否将电压变换与电能质量调控结合一起解决？如一条轧钢生产线使用的变压器，采用电力电子变压器，可以即变压，又能实现电能质量调控，能否有可能？我公司已开发成功的‘’27.5 k V 转 10 k V‘’装置也是一种电力电子变压器。轻型直流输电系统也可兼有电力电子变压器功能。可见，公司已具备生产电力电子变压器的能力。 根据现有资料选编成“电力电子变压器简介”一文。文中内容不一定十分准确，供公司开发新产品参考。 王春岩 2010.10.22 1 、定义 电力电子变压器，又称为固态变压器——P E T ( P o w e r E l e c t r o n i c T r a n s f o r m e r )， 也有称为 EPT。 电力电子变压器是一种含有电力电子变换器，且通过高频变压器实现磁耦合的变电装置，它通过电力电子变换技术和高频变压器实现电力系统中的电压变换和能量传递。 2 、电子电力变压器的基本组成和工作原理 2 、1 基本组成（以单相为例） 2 基本组成见图2 .1 2、2 直接、AC/AC 变换的电力电子变压器（以单为例） 2、3 含直流环节的 PET 3 2、4 单相含直流 PET 的电路结构 2、5 用于风电、光电和小水电单相并网 PET 图 2.5 用于风电、光电和小水电单相并网 PET 3、电力电子变压器优点和缺点： 3、1 优点 1 ）．体积小，重量轻，无环境污染； 2 ）．运行时可保持副方输出电压幅值恒定，不随负载变化； 3 ）．始终保证原、副方电压电流为正弦波形，并且原、副方功率因数任意可调； 4 ）．具有高度可控性，变压器原副方电压、电流的幅值和相位均可控： 4 5）．兼有断路器的功能，大功率电力电子器件可以瞬时(微秒级)关断故障大电流，也无需常规变压器的复杂继电保护装置。 将电力电子变压器应用到电力系统后，将会给电力系统带来许多新的特点，有助于解决电力系统中所面临的许多新课题，主要表现在如下几个方面： 第一，PET 作为一种高度可控的新型输电设备，其原副方电压的幅值和相位均 可控，且可关断故障大电流。这一特点应用到电力系统后，将有...
