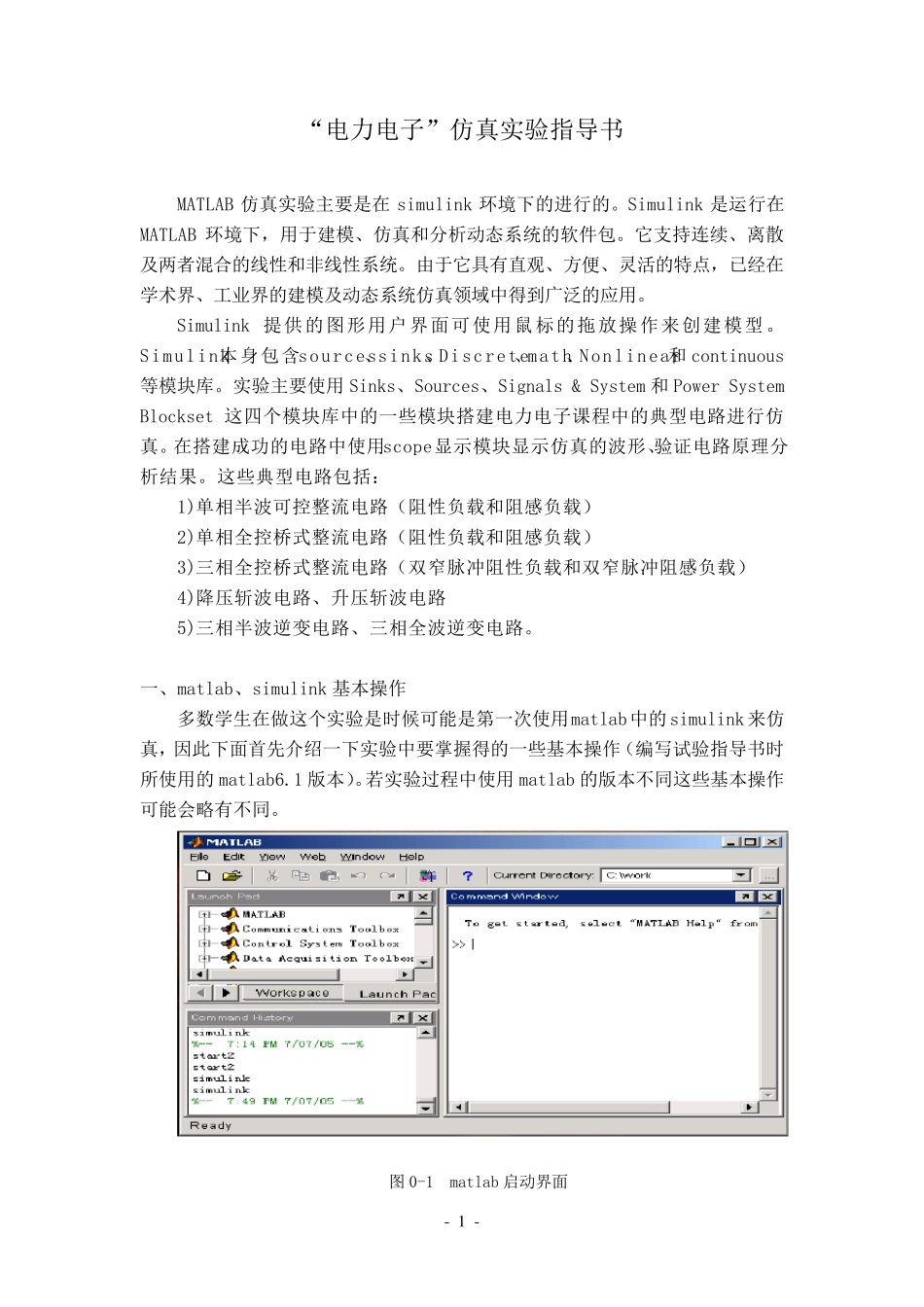

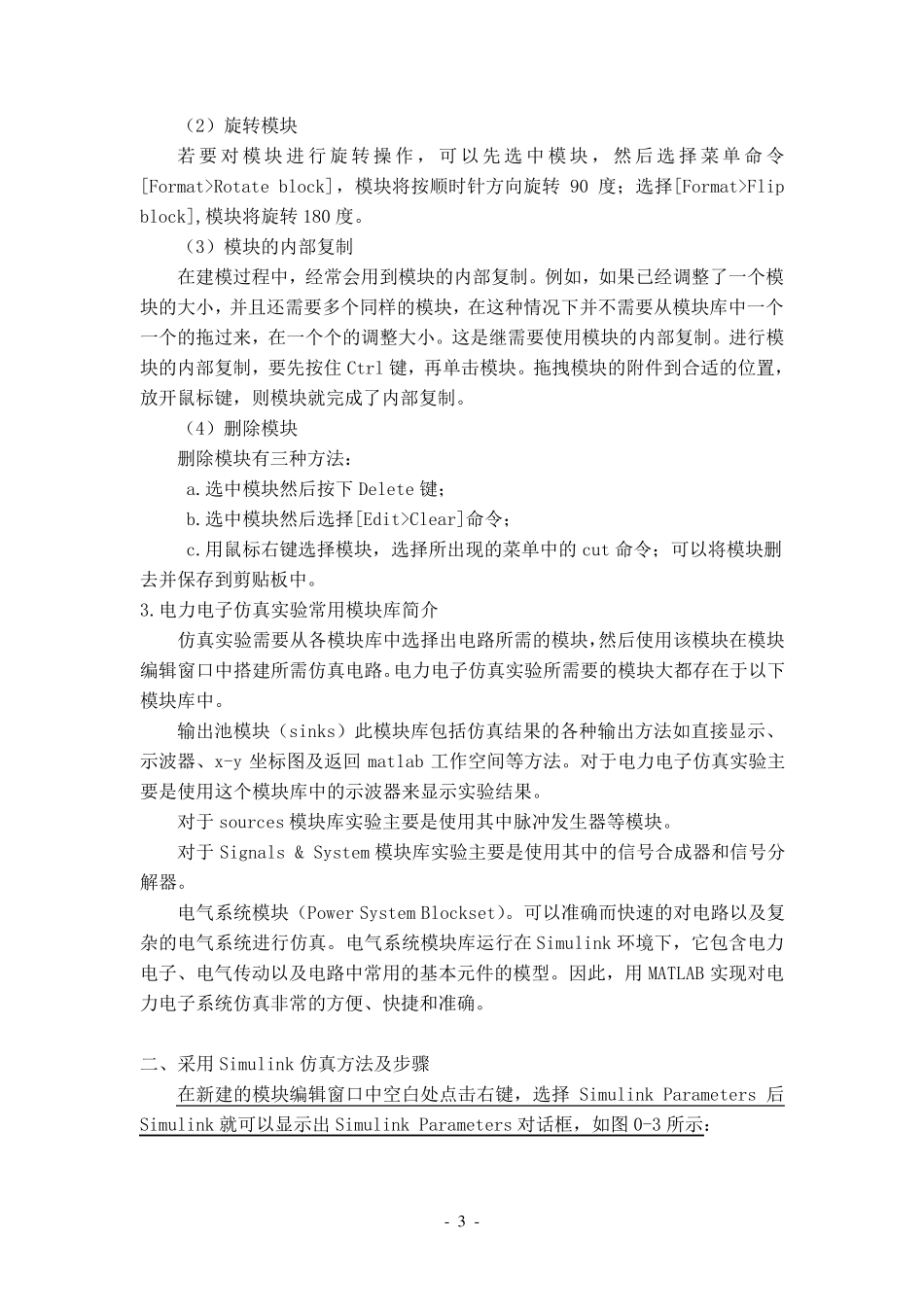

- 1 - “电力电子”仿真实验指导书 MATLAB 仿真实验主要是在 simulink 环境下的进行的。Simulink 是运行在MATLAB 环境下，用于建模、仿真和分析动态系统的软件包。它支持连续、离散及两者混合的线性和非线性系统。由于它具有直观、方便、灵活的特点，已经在学术界、工业界的建模及动态系统仿真领域中得到广泛的应用。 Simulink 提供的图形用户界面可使用鼠标的拖放操作来创建模型。Simulink本身包含sources、sinks、Discrete、math、Nonlinear和 continuous等模块库。实验主要使用 Sinks、Sources、Signals & System 和 Power System Blockset 这四个模块库中的一些模块搭建电力电子课程中的典型电路进行仿真。在搭建成功的电路中使用scope显示模块显示仿真的波形、验证电路原理分析结果。这些典型电路包括： 1)单相半波可控整流电路（阻性负载和阻感负载） 2)单相全控桥式整流电路（阻性负载和阻感负载） 3)三相全控桥式整流电路（双窄脉冲阻性负载和双窄脉冲阻感负载） 4)降压斩波电路、升压斩波电路 5)三相半波逆变电路、三相全波逆变电路。 一、matlab、simulink 基本操作 多数学生在做这个实验是时候可能是第 一次 使用matlab中的simulink 来仿真，因 此 下面首 先 介 绍 一下实验中要掌 握 得的一些基本操作（编 写 试 验指导书时所 使用的 matlab6.1 版 本）。若 实验过 程中使用 matlab 的版 本不 同 这些基本操作可能会 略 有不 同 。 图 0-1 matlab 启 动界面 - 2 - matlab 的启动界面如图0-1 所示，点击matlab 左上方快捷键就可以进入simulink 程序界面（在界面右侧的Command Window 中输入simulink 命令回车或者在Launch Pad 窗口中点击simulink 子菜单中Library Browser 都可以进入simulink 程序界面）如图0-2 所示。 + 图0-2 simulink 程序界面 1.新建空白的模块编辑窗口 在simulink 程序界面中点击File>New>Model(快捷键Ctrl+n),就可以新建一个空白的模型编辑窗口，然后从模块库窗口中选择合适的元件。在模块编辑窗口中绘制出要仿真的系统的整个模型（只需将所选模块库中的模块拖入模块编辑窗口即可进行电路搭建）。整个电路搭建完毕,各参数设定后，点击Start Simulation就可进行运行仿真电路。通过示波器显示实验波形。 2.对模块的基本操作 （1）调整模块大小 若要调整模块编辑窗口中模块的大小，先选中模块，模块四角出现了小方块。...
