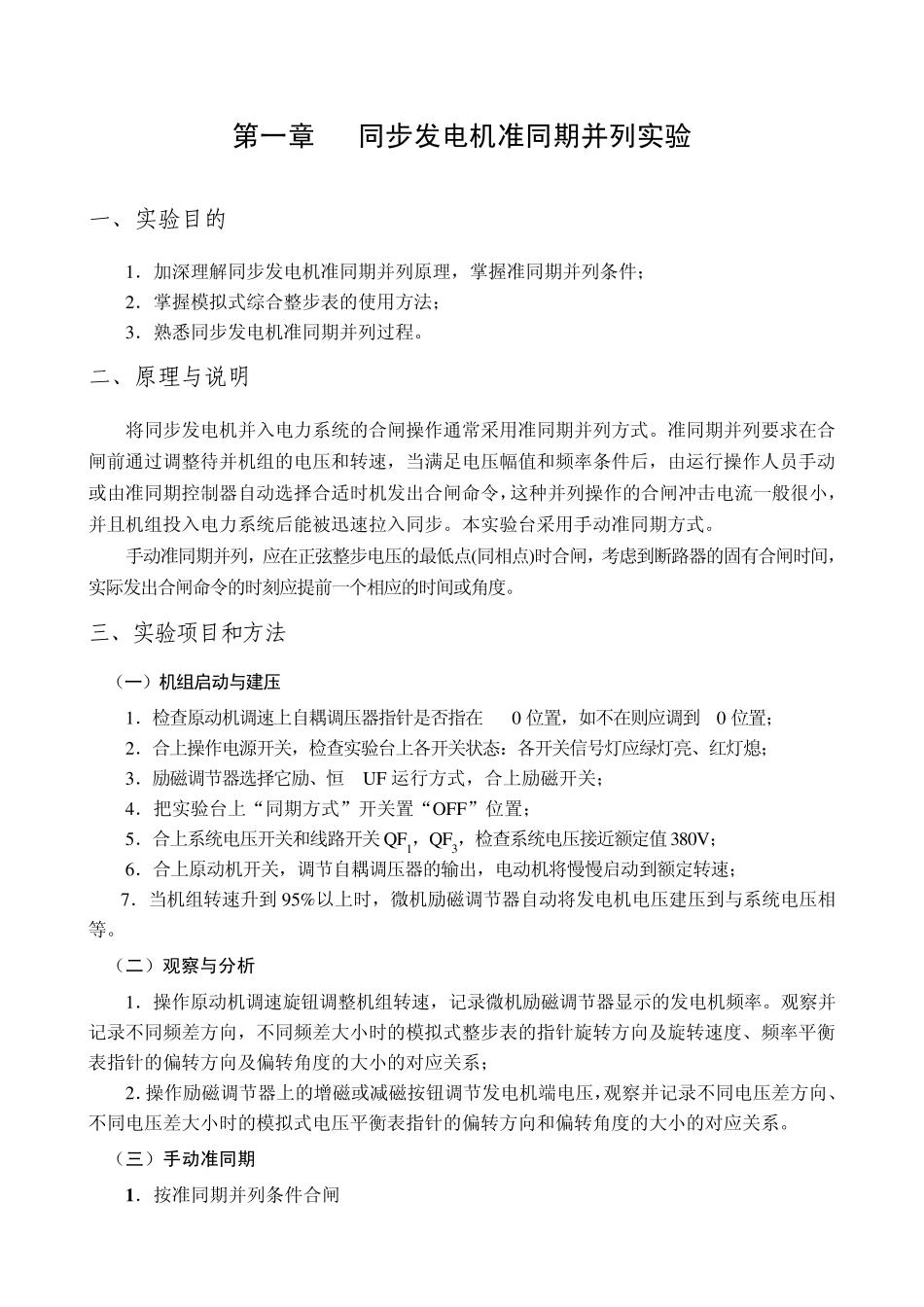

第一章 同步发电机准同期并列实验 一、实验目的 1．加深理解同步发电机准同期并列原理，掌握准同期并列条件； 2．掌握模拟式综合整步表的使用方法； 3．熟悉同步发电机准同期并列过程。 二、原理与说明 将同步发电机并入电力系统的合闸操作通常采用准同期并列方式。准同期并列要求在合闸前通过调整待并机组的电压和转速，当满足电压幅值和频率条件后，由运行操作人员手动或由准同期控制器自动选择合适时机发出合闸命令，这种并列操作的合闸冲击电流一般很小，并且机组投入电力系统后能被迅速拉入同步。本实验台采用手动准同期方式。 手动准同期并列，应在正弦整步电压的最低点(同相点)时合闸，考虑到断路器的固有合闸时间，实际发出合闸命令的时刻应提前一个相应的时间或角度。 三、实验项目和方法 （一）机组启动与建压 1．检查原动机调速上自耦调压器指针是否指在0 位置，如不在则应调到0 位置； 2．合上操作电源开关，检查实验台上各开关状态：各开关信号灯应绿灯亮、红灯熄； 3．励磁调节器选择它励、恒U F 运行方式，合上励磁开关； 4．把实验台上“同期方式”开关置“O FF”位置； 5．合上系统电压开关和线路开关QF1，QF3，检查系统电压接近额定值 380V； 6．合上原动机开关，调节自耦调压器的输出，电动机将慢慢启动到额定转速； 7．当机组转速升到 95%以上时，微机励磁调节器自动将发电机电压建压到与系统电压相等。 （二）观察与分析 1．操作原动机调速旋钮调整机组转速，记录微机励磁调节器显示的发电机频率。观察并记录不同频差方向，不同频差大小时的模拟式整步表的指针旋转方向及旋转速度、频率平衡表指针的偏转方向及偏转角度的大小的对应关系； 2．操作励磁调节器上的增磁或减磁按钮调节发电机端电压，观察并记录不同电压差方向、不同电压差大小时的模拟式电压平衡表指针的偏转方向和偏转角度的大小的对应关系。 （三）手动准同期 1 ．按准同期并列条件合闸 将“同期开关”置于“ON”位置。在这种情况下，要满足并列条件，需要手动调节发电机电压、频率，直至电压差、频差在允许范围内，相角差在零度前某一合适位置时，手动操作合闸按钮进行合闸。 观察同期表上显示的发电机电压和系统电压，相应操作微机励磁调节器上的增磁或减磁按钮进行调压，直至同期表上电压差指针指在中间位置。此时表示发电机电压和系统电压几乎相等，满足并列条件。 观察同期表上显示的发电机频率和系统频率，相应操作原动...
