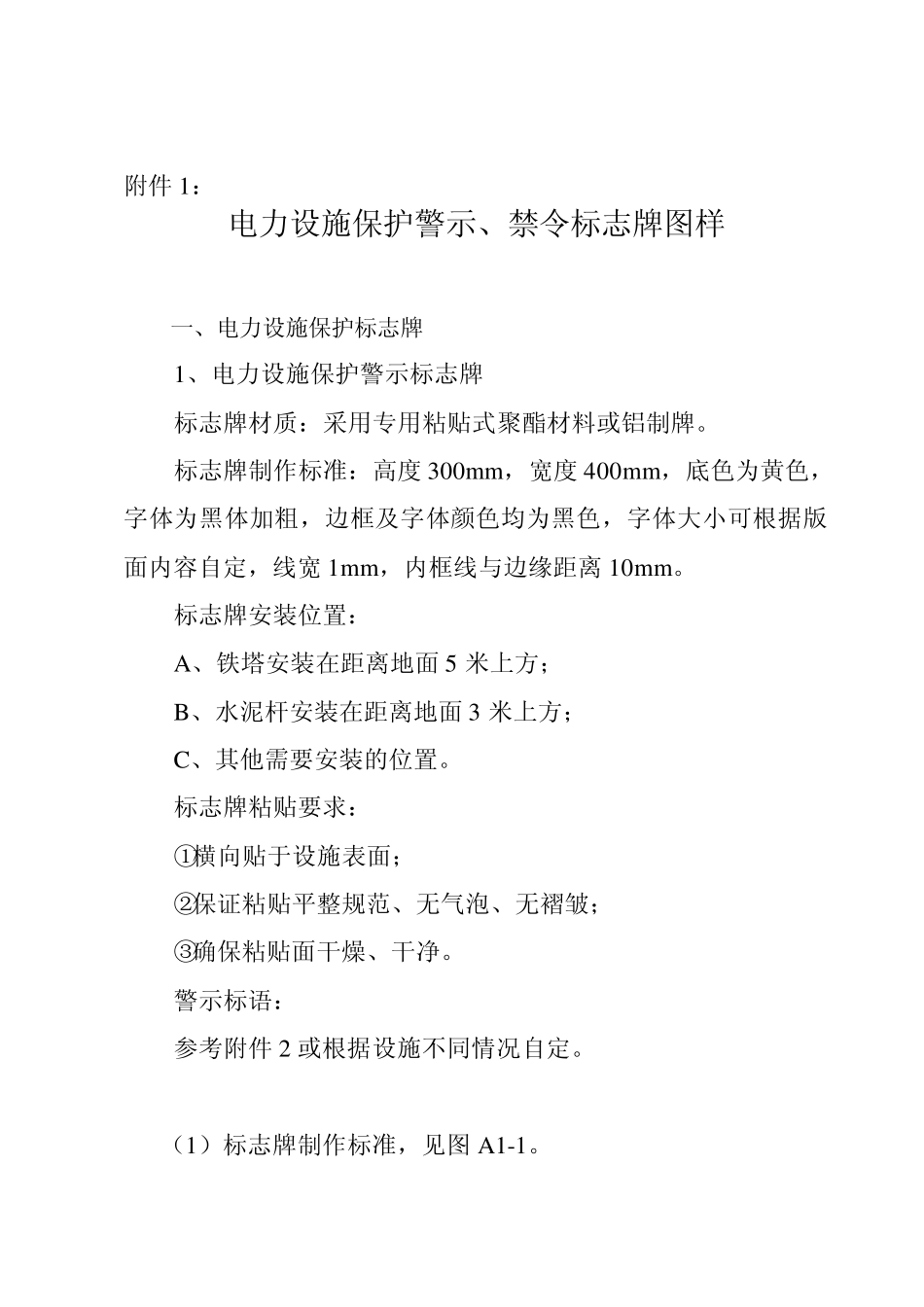

附件1： 电力设施保护警示、禁令标志牌图样 一、电力设施保护标志牌 1、电力设施保护警示标志牌 标志牌材质：采用专用粘贴式聚酯材料或铝制牌。 标志牌制作标准：高度300mm，宽度400mm，底色为黄色，字体为黑体加粗，边框及字体颜色均为黑色，字体大小可根据版面内容自定，线宽1mm，内框线与边缘距离10mm。 标志牌安装位置： A、铁塔安装在距离地面5 米上方； B、水泥杆安装在距离地面3 米上方； C、其他需要安装的位置。 标志牌粘贴要求： ①横向贴于设施表面； ②保证粘贴平整规范、无气泡、无褶皱； ③确保粘贴面干燥、干净。 警示标语： 参考附件2 或根据设施不同情况自定。 （1）标志牌制作标准，见图A1-1。 （2）电力设施保护标志牌推荐参数见表A1-1。 表A1-1 标识牌推荐参数 单位：mm 参数 A B A1 B1 C 数值 300 400 280 380 100 （3）电力设施保护标志牌图例,见图 A1-2。 图 A1-2 电力设施保护标志牌图例 A1 A 图 A1-1 电力设施保护标志牌制作标湖南省电力设施保护标志 警示标语 产权单位名称 联系电话： B1 B C 湖南省电力设施保护标志 高压危险 禁止攀登 湖南省电力公司 2、发电厂、水电站大坝保护区域内的禁区标志牌。 标志牌材质：采用专用粘贴式聚酯材料或铝制牌。 标志牌制作标准：高度600mm，宽度800mm，底色为黄色，字体为黑体加粗，边框及字体颜色均为黑色，字体大小可根据版面内容自定，线宽10mm，内框线与边缘距离30mm。 标志牌安装位置： A、库区上游，距大坝300m 处左右岸； B、电厂安装在距离厂门外侧，离地面1.5 米上方； C、其他需要安装的位置。 标志牌粘贴要求： ①横向贴于设备表面； ②保证粘贴平整规范、无气泡、无褶皱； ③确保粘贴面干燥、干净。 警示标语： 参考附件 2 或根据设施不同情况自定。 （1）标志牌制作标准，见图 A2-1 （2）发电厂禁区标志牌推荐参数见表A2-2。 表A2-2 标识牌推荐参数 单位：mm 参数 A B A1 B1 C 数值 600 800 540 740 200 （3）大坝禁区标志牌图例,见图 A2-3。 图 A2-3 发电厂禁区标志牌图例 图 A2-1 发电厂禁区标志牌制作标准 湖南省电力设施保护标志 警示标语 产权单位名称 联系电话： B1 B C A1 A 湖南省电力设施保护标志 大坝禁区 禁止靠近 湖南省电力公司柘溪水电厂 联系电话： 二、电力设施安全通行标志牌 标志牌材质：采用专用粘贴式聚酯材料或铝制牌...
