电功率经典计算题集锦

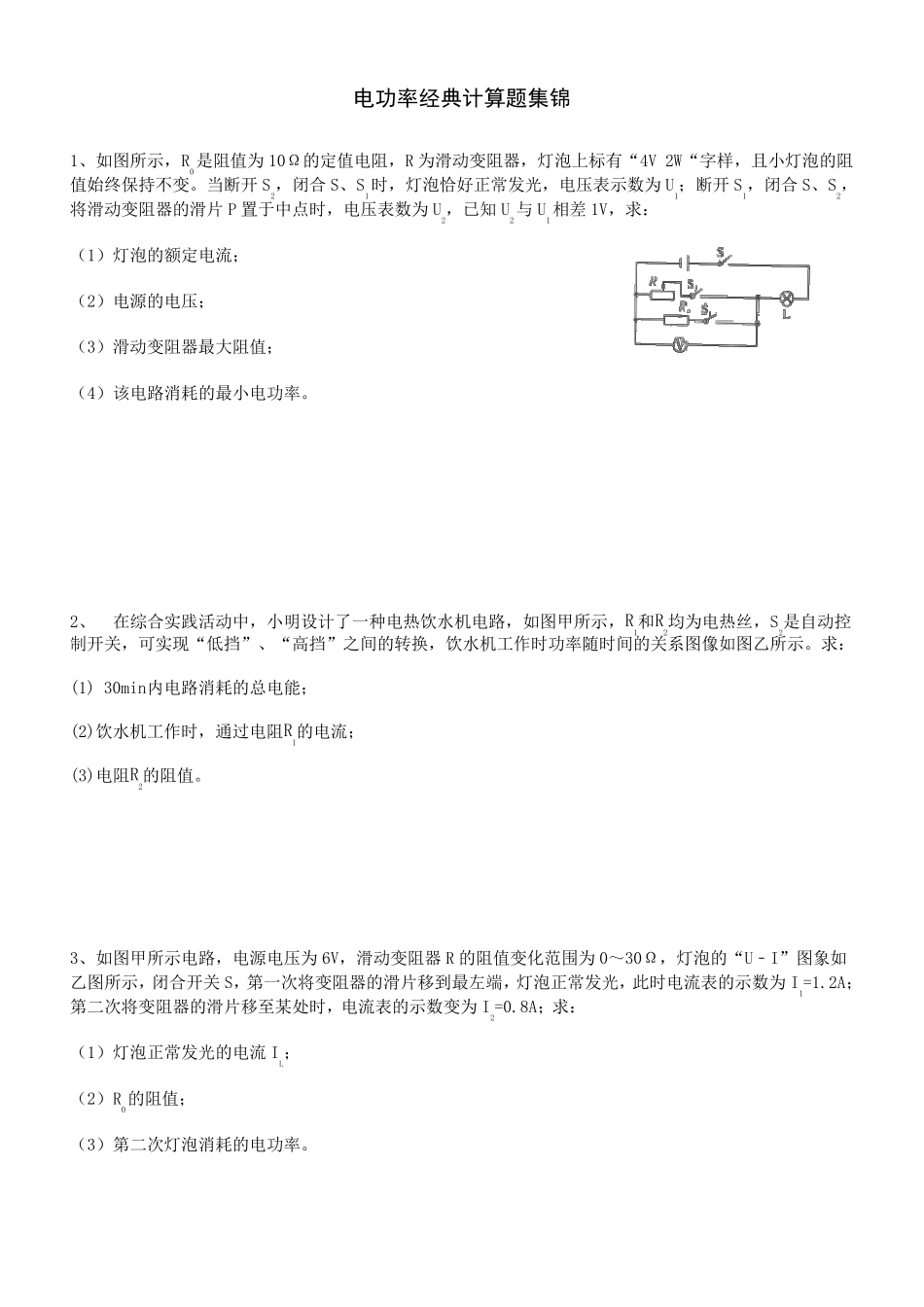

电功率经典计算题集锦_第1页
1/22
电功率经典计算题集锦_第2页
2/22
电功率经典计算题集锦_第3页
3/22
电功率经典计算题集锦 1、如图所示,R0是阻值为10Ω的定值电阻,R 为滑动变阻器,灯泡上标有“4V 2W“字样,且小灯泡的阻值始终保持不变。当断开 S2,闭合 S、S1时,灯泡恰好正常发光,电压表示数为U1;断开 S1,闭合 S、S2,将滑动变阻器的滑片 P 置于中点时,电压表数为U2,已知 U2与 U1相差 1V,求: (1)灯泡的额定电流; (2)电源的电压; (3)滑动变阻器最大阻值; (4)该电路消耗的最小电功率。 2、 在综合实践活动中,小明设计了一种电热饮水机电路,如图甲所示,R1和R2均为电热丝,S2是自动控制开关,可实现“低挡”、“高挡”之间的转换,饮水机工作时功率随时间的关系图像如图乙所示。求: (1) 30min内电路消耗的总电能; (2)饮水机工作时,通过电阻R1的电流; (3)电阻R2的阻值。 3、如图甲所示电路,电源电压为6V,滑动变阻器 R 的阻值变化范围为0~30Ω,灯泡的“U﹣I”图象如乙图所示,闭合开关 S,第一次将变阻器的滑片移到最左端,灯泡正常发光,此时电流表的示数为I1=1.2A;第二次将变阻器的滑片移至某处时,电流表的示数变为I2=0.8A;求: (1)灯泡正常发光的电流 IL; (2)R0的阻值; (3)第二次灯泡消耗的电功率。 4、妈妈为了让明明在家里有一个舒适的学习和生活环境,新买了一台科龙牌挂式空调机,细心的明明观察后发现这台空调的铭牌参数如下表所示: 请问:(1)这台空调正常工作时通过的电流是多少安? (2)如果这台空调每天正常工作2h,那么一个月(按30 天计算)要消耗多少kw•h 的电能? (3)如果这台空调在用电高峰期时的实际电压是200V,那么实际消耗的电功率是多少瓦?(结果保留整数) 5、(2018·长沙)如图L1、L2是规格分别为“6V 6W”、“3V 2.7W”的小灯泡,将它们连在如图的电路中,电源电压恒定不变,当只闭合 S 时,L2正常发光。(不计温度对灯泡电阻的影响) 求:(1)电源电压; (2)灯泡 L1的电阻R1; (3)当 S、S1都闭合时,10s 内电流做的总功。 6、如图所示的电路中,电源电压和灯 L 的电阻均保持不变,灯 L 标有“6V 6W”字样.(1)求灯 N 正常发光时的电阻; (2)当 R 的滑片P 位于a 端,闭合 S1、断开S2 时,灯 L 两端的实际电压为额定电压的2/3,求此时灯 L工作1min 所消耗的电能是多少? (3)当 R 的滑片P 位于右端点b,闭合开关S1、S2 时,电流表的示数为3A,求滑动变阻器消耗的电功率。 额定电压:220V 型号 KFR﹣ ...
