电动真空泵匹配计算书VIP专享

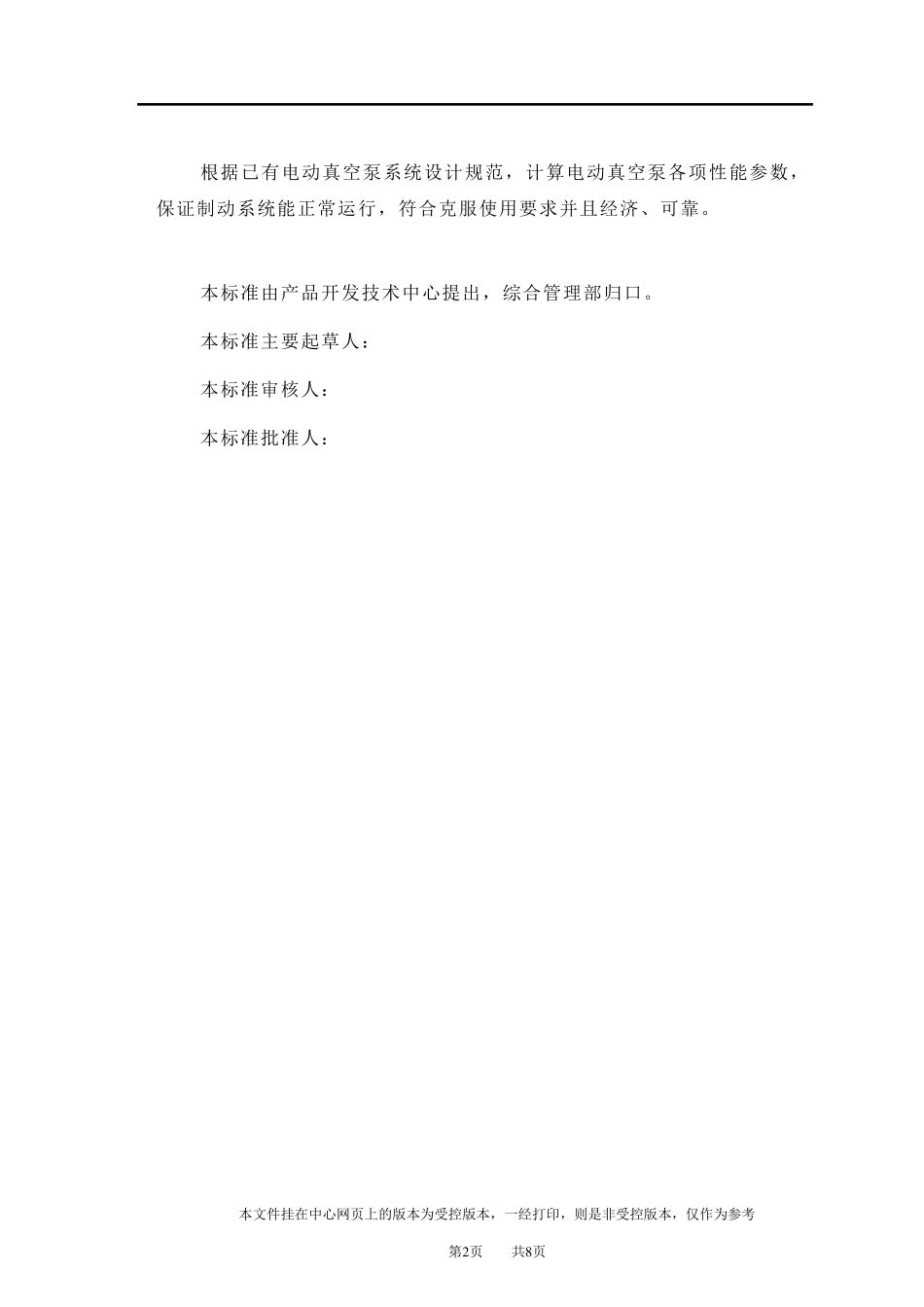

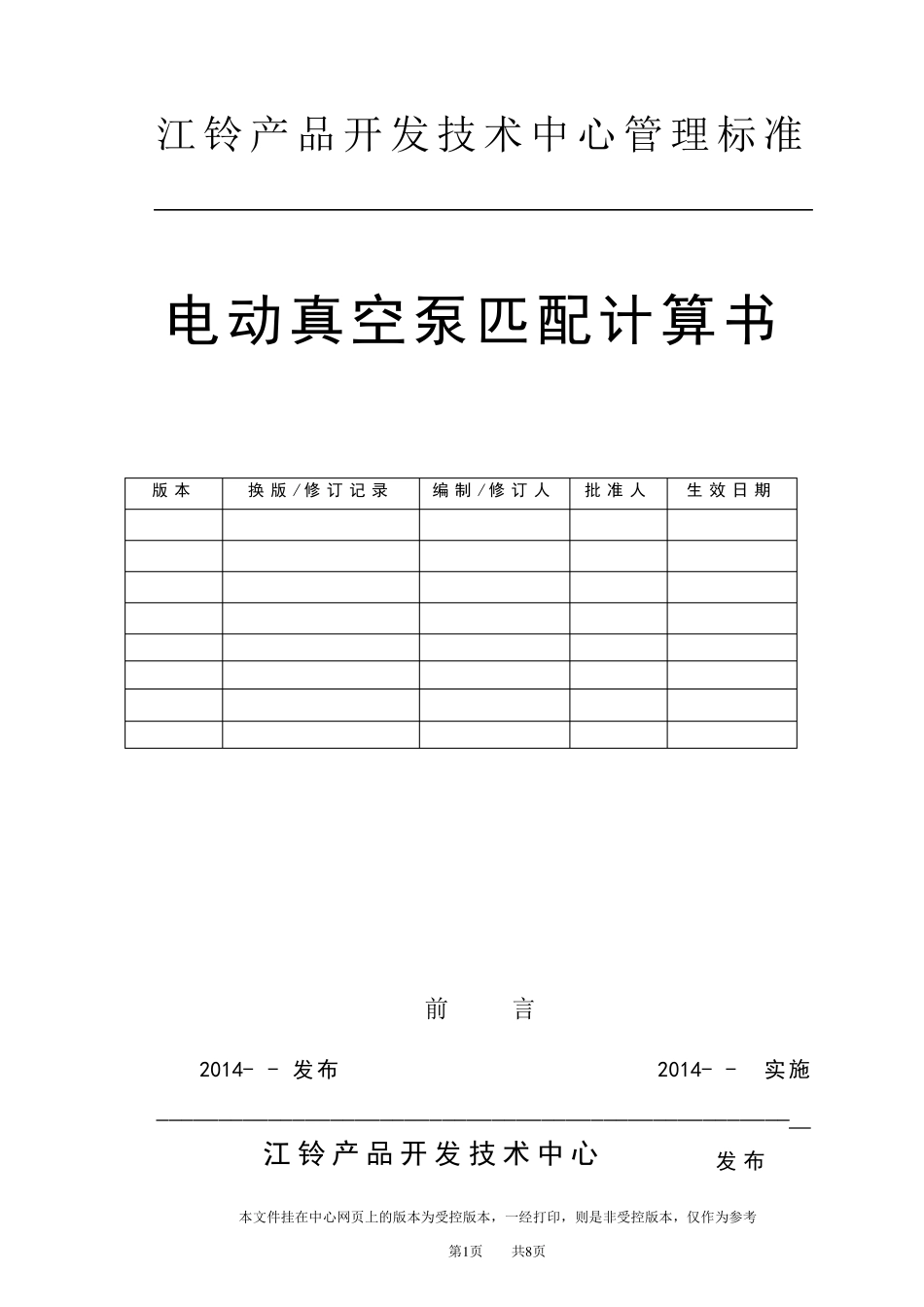

江铃产品开发技术中心管理标准 2014- - 发布 2014- - 实施_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 江铃产品开发技术中 心 发布 本文件挂在中心网页上的版本为受控版本，一经打印，则是非受控版本，仅作为参考 第1 页 共8 页 电动真空泵匹配计算书 版 本 换 版 / 修 订 记 录 编 制 / 修 订 人 批 准 人 生 效 日 期 前 言 本文件挂在中心网页上的版本为受控版本，一经打印，则是非受控版本，仅作为参考 第2 页 共8 页 根据已有电动真空泵系统设计规范，计算电动真空泵各项性能参数，保证制动系统能正常运行，符合克服使用要求并且经济、可靠。 本标准由产品开发技术中心提出，综合管理部归口。 本标准主要起草人： 本标准审核人： 本标准批准人： 江铃产品开发技术中心管理标准 电 动 真 空 泵 匹 配 计 算 书 本文件挂在中心网页上的版本为受控版本，一经打印，则是非受控版本，仅作为参考 第3 页 共8 页 1 概述 对于纯电动车制动系统由于没有真空动力源而丧失真空助力功能, 仅由人力所产生的制动力无法满足行车制动的需要, 因此需要对制动系统真空助力装置进行改制, 而改制的核心问题是产生足够压力的真空源。以往研究人员解决此问题的方法主要是凭借经验选择一个具有足够排气量的电动真空泵。但是, 考虑到行车时制动的可靠性及能源的节约, 有必要对真空助力制动系统的性能进行合理的分析计算, 以此为电动真空泵的选择或设计提供理论依据。 因此对其真空助力制动系统进行计算分析, 在保证制动性能的前提下, 设计出合理的所需真空度, 为电动真空泵的选型提供理论依据。 2 电动真空助力制动系统 2.1 电动真空泵的选择 2.1.1 根据整车低压电源供电，电动真空泵采用12V 直流电源。如电动真空泵采用直接相连的方案, 一旦真空泵接通12V 电源，真空泵就开始持续工作，这样的工作情况比较苛刻，根据整车道路试验情况，电动真空泵容易 出现 损 坏 的情况。 2.1.2 真空泵是汽 车制动系统的安 全 部 件,为保证电动汽 车的易 操 纵 性和 安 全性, 考虑到真空助力制动系统中真空泵的寿 命 ,电动真空泵的结 构 选择为有刷 电动真空泵。 2.1.3考虑真空系统能源的消 耗 ，综 合整车低压供电与 DCDC输 出功率 计算结...
