电动车控制器(15管)规格说明

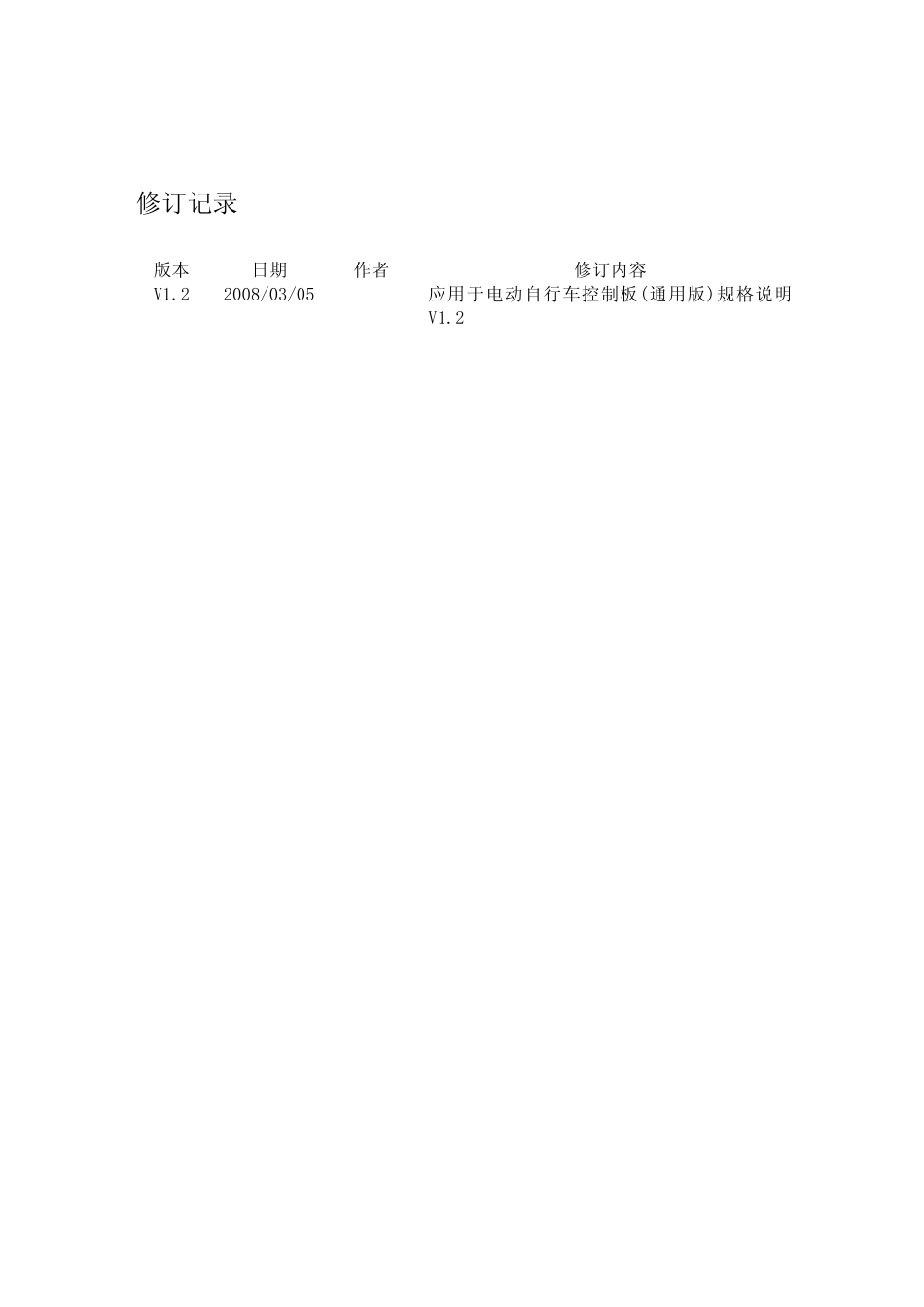

电动车控制器(15管)规格说明_第1页
1/7
电动车控制器(15管)规格说明_第2页
2/7
电动车控制器(15管)规格说明_第3页
3/7
修订记录 版本 日期 作者 修订内容 V1.2 2008/03/05 应用于电动自行车控制板(通用版)规格说明V1.2 1 .1 控制器电气规格 型 式 :直流无刷电机 (120度/60度) 额定功率 :800W~1000W 额定电压 :48V 欠压保护 :42V(可调) ±0.5V 限流电流 :32A~45A(可调) ±1A 1 .2 功能特点描述 该控制板有以下功能: 1 . 堵转保护 2 . 电机相线短路保护 3 . EBS 电子刹车功能 4 . 自动和手动巡航功能 5 . 三档变速功能 6 . 倒车功能 7 . 防飞车功能 8 . 智能限流保护 9 . 智能欠压回差保护 1 0 . 智能能量反馈式刹车充电功能 1 1 . 多重限流保护 12. MOS 管自检功能 1 3 . 同步整流技术 1 4 . 1:1 助力功能 1 5 . 防盗报警锁死电机功能 1 6 . 超静音 1 7 . 120 度/60 度电机选择功能 详细说明如下: z 堵转保护 堵转保护,是指电动自行车超载时,或是在爬坡时电流过大或者是阻力过大时,,导致电机停止转动,系统能检测到这种现象,并堵转1.5秒以上控制器自动保护,自动停止电机输出,防止烧毁电机,起到保护作用。另外,刹车、转把复位等操作可以解除堵转保护,起到保护作用。 z 电机相线短路保护 在控制器工作时会对电机相线进行检测,如发现电机相线短路, 控制器会立刻关闭输出,从而及时保护控制器不被损坏。 z EBS电子刹车功能 开机检测到断电刹车方式选择接口为低电平则为EBS电子刹车 功能,否则为普通断电刹车方式。 柔性 EBS 再生制动,解决了普通刹车断电带来的噪音和对电机冲击损伤,并且制动迅速,实现了和汽车 ABS 刹车一样的舒适性。再生制动能将整车的动能衰减部分通过电机发电转换为电能储存到电池中以供再利用,并能去电池硫化。 z 自动和手动巡航功能 开机检测到手动/自动巡航接口为低电平则为自动巡航方式, 否则为手动巡航方式。 自动巡航:是指将巡航选择接口接低电平,把调速车把转到所需的角度,电动自行车达到相应车速后,在8S(时间可调)内调速车把不转动,则电动自行车就保持在这个速度行驶,这时骑行者可以松开调速车把,免去手一直拧着调速车把之累。自动巡航后只有松开调速车把,并重新旋转调速车把,才可以再次调节电动自行车的行驶速度。 手动巡航又称点动巡航:是指把调速车把转到所需的角度,电动自行车达到相应车速后,将巡航选择接口接一次低电平,然后松开,则电动自行车就保持在这个速度行驶,这...
