电压切换箱原理

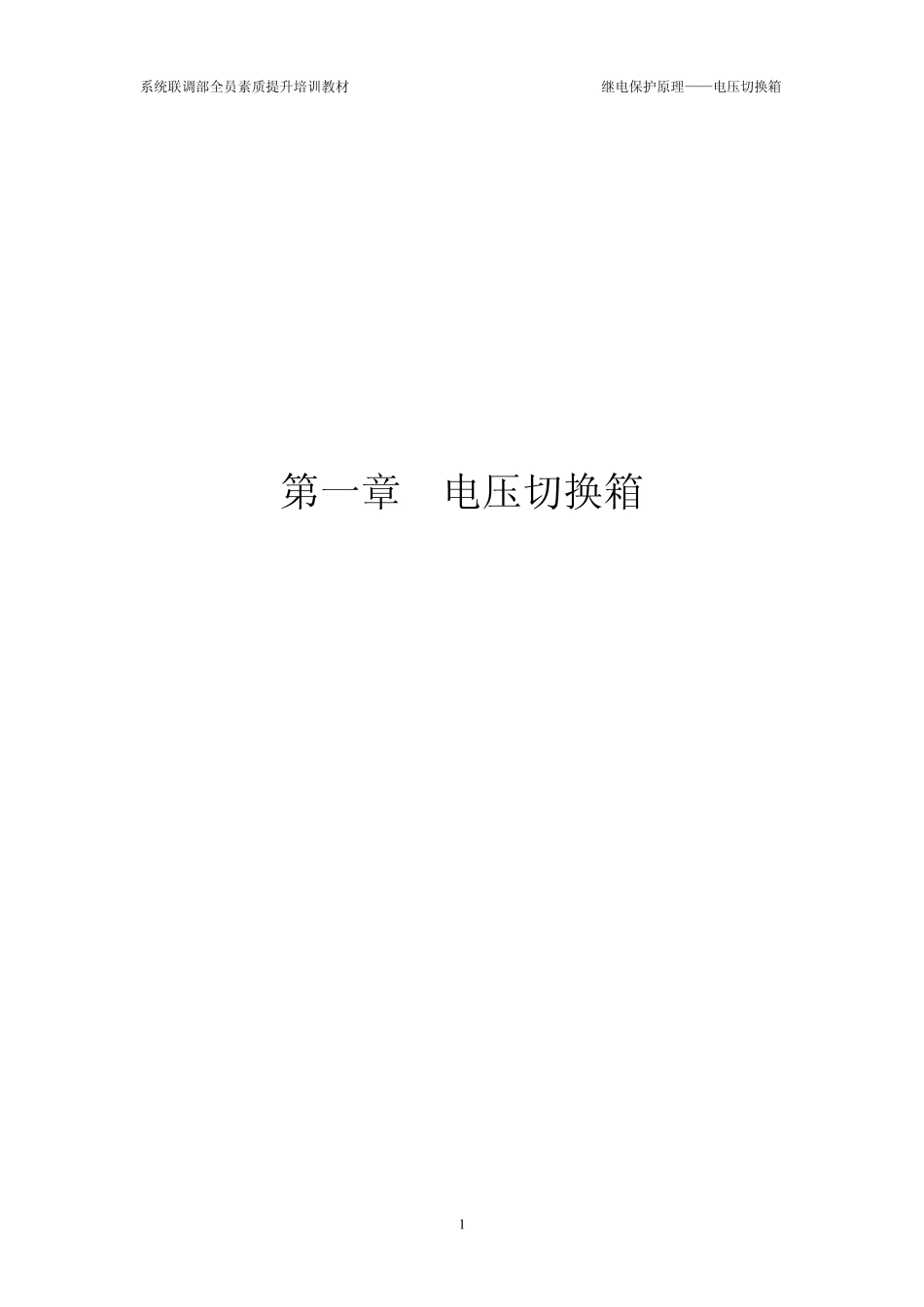

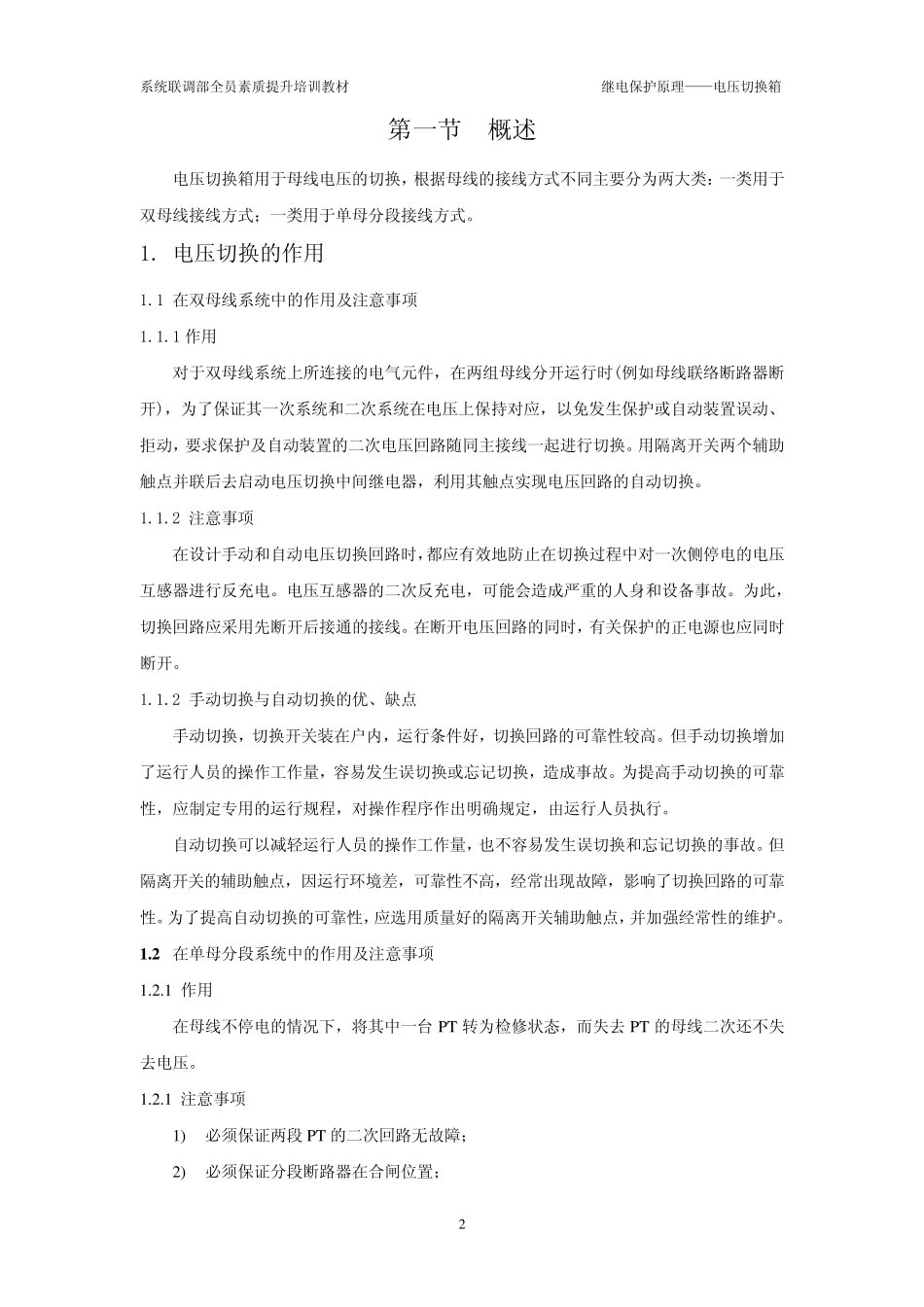

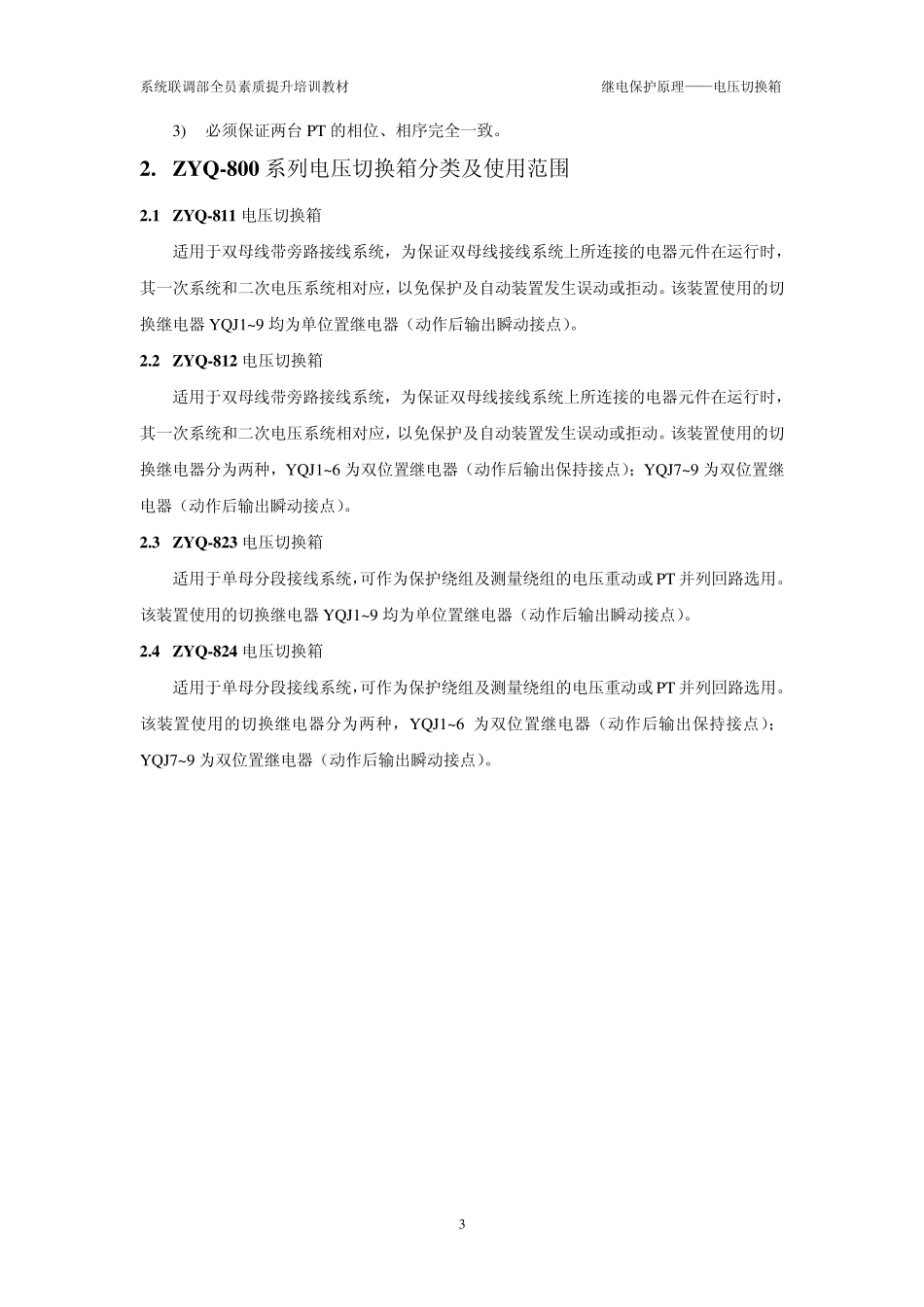

系统联调部全员素质提升培训教材 继电保护原理— — 电压切换箱 1 第一章 电压切换箱 系统联调部全员素质提升培训教材 继电保护原理— — 电压切换箱 2 第一节 概述 电压切换箱用于母线电压的切换，根据母线的接线方式不同主要分为两大类：一类用于双母线接线方式；一类用于单母分段接线方式。 1. 电压切换的作用 1.1 在双母线系统中的作用及注意事项 1.1.1 作用 对于双母线系统上所连接的电气元件，在两组母线分开运行时(例如母线联络断路器断开)，为了保证其一次系统和二次系统在电压上保持对应，以免发生保护或自动装置误动、拒动，要求保护及自动装置的二次电压回路随同主接线一起进行切换。用隔离开关两个辅助触点并联后去启动电压切换中间继电器，利用其触点实现电压回路的自动切换。 1.1.2 注意事项 在设计手动和自动电压切换回路时，都应有效地防止在切换过程中对一次侧停电的电压互感器进行反充电。电压互感器的二次反充电，可能会造成严重的人身和设备事故。为此，切换回路应采用先断开后接通的接线。在断开电压回路的同时，有关保护的正电源也应同时断开。 1.1.2 手动切换与自动切换的优、缺点 手动切换，切换开关装在户内，运行条件好，切换回路的可靠性较高。但手动切换增加了运行人员的操作工作量，容易发生误切换或忘记切换，造成事故。为提高手动切换的可靠性，应制定专用的运行规程，对操作程序作出明确规定，由运行人员执行。 自动切换可以减轻运行人员的操作工作量，也不容易发生误切换和忘记切换的事故。但隔离开关的辅助触点，因运行环境差，可靠性不高，经常出现故障，影响了切换回路的可靠性。为了提高自动切换的可靠性，应选用质量好的隔离开关辅助触点，并加强经常性的维护。 1 .2 在单母分段系统中的作用及注意事项 1.2.1 作用 在母线不停电的情况下，将其中一台 PT 转为检修状态，而失去 PT 的母线二次还不失去电压。 1.2.1 注意事项 1) 必须保证两段PT 的二次回路无故障； 2) 必须保证分段断路器在合闸位置； 系统联调部全员素质提升培训教材 继电保护原理——电压切换箱 3 3) 必须保证两台PT 的相位、相序完全一致。 2. ZYQ-800 系列电压切换箱分类及使用范围 2.1 ZYQ-811 电压切换箱 适用于双母线带旁路接线系统，为保证双母线接线系统上所连接的电器元件在运行时，其一次系统和二次电压系统相对应，以免保护及自动装置发生误动或拒动。该装置使用的切换...
