电压和电阻知识点总结

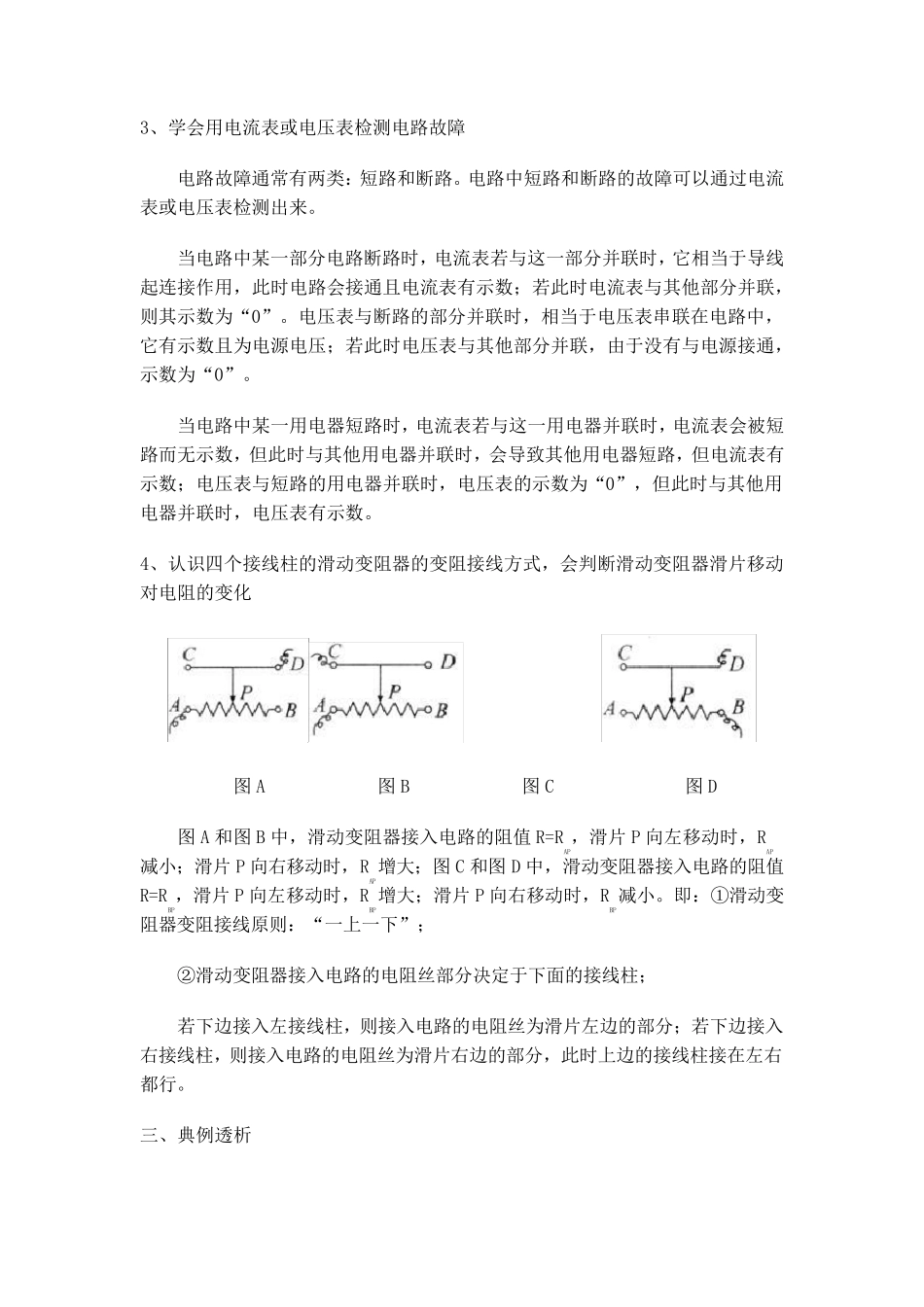

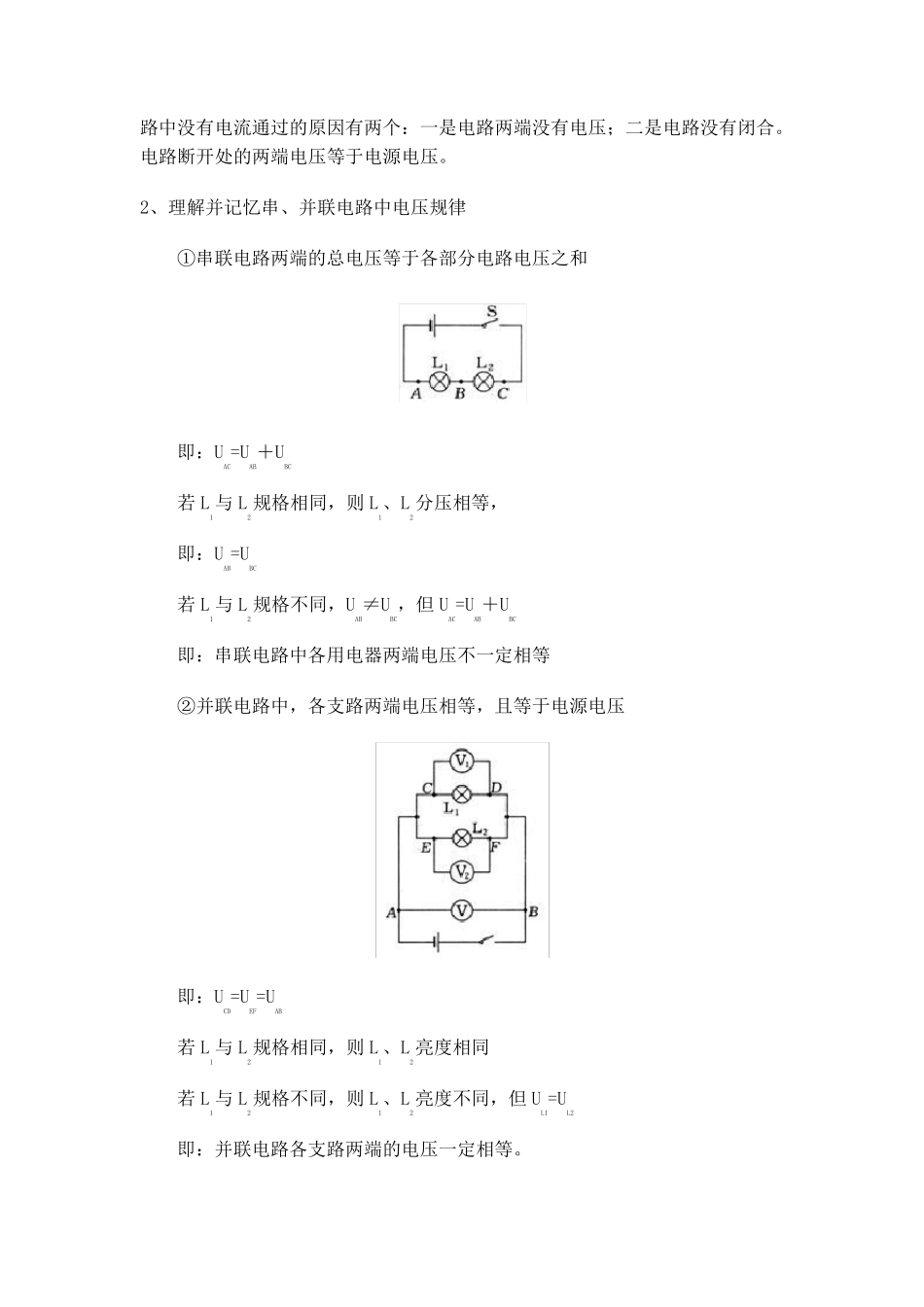

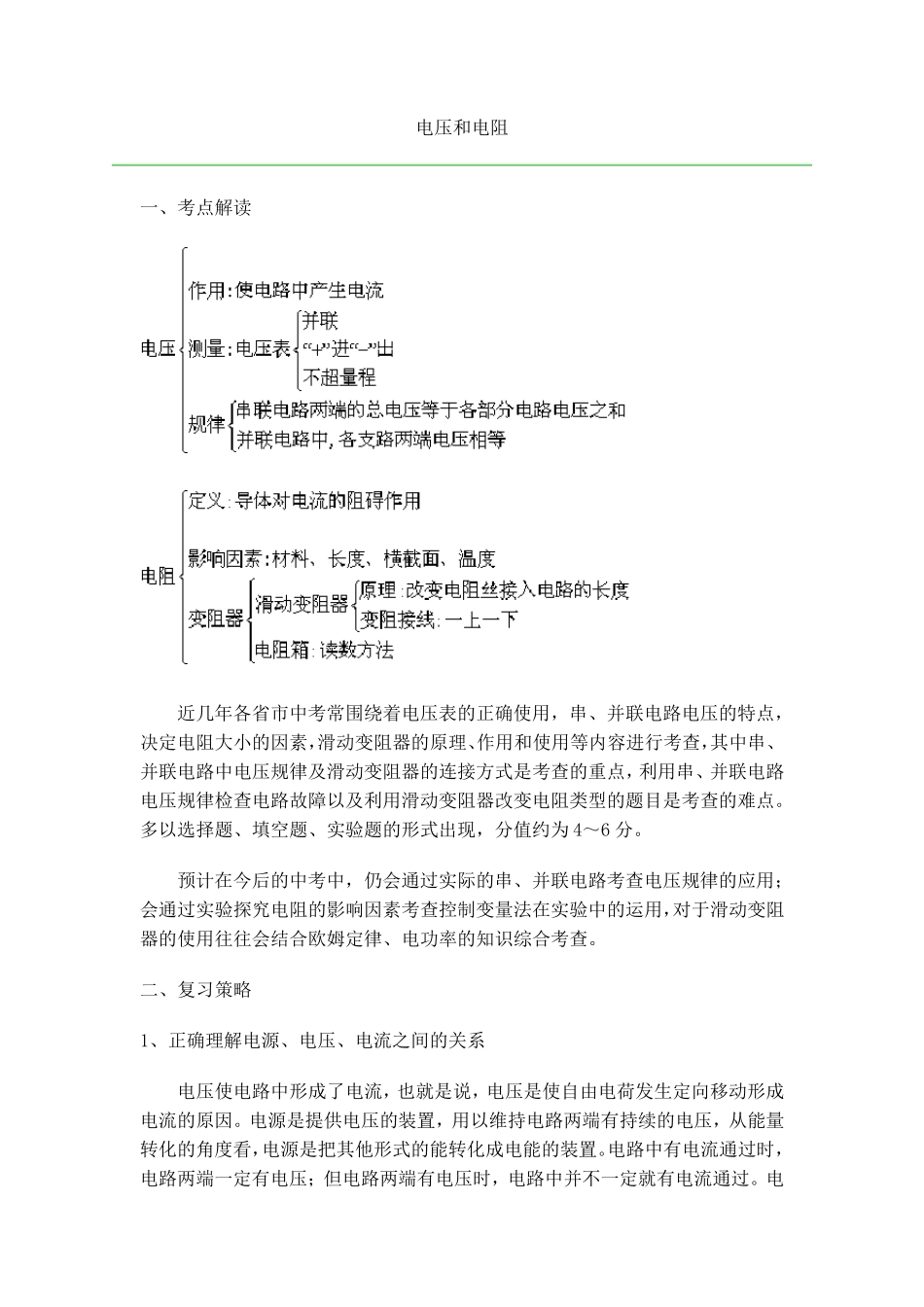

电压和电阻 一、考点解读 近几年各省市中考常围绕着电压表的正确使用，串、并联电路电压的特点，决定电阻大小的因素，滑动变阻器的原理、作用和使用等内容进行考查，其中串、并联电路中电压规律及滑动变阻器的连接方式是考查的重点，利用串、并联电路电压规律检查电路故障以及利用滑动变阻器改变电阻类型的题目是考查的难点。多以选择题、填空题、实验题的形式出现，分值约为 4～6 分。 预计在今后的中考中，仍会通过实际的串、并联电路考查电压规律的应用；会通过实验探究电阻的影响因素考查控制变量法在实验中的运用，对于滑动变阻器的使用往往会结合欧姆定律、电功率的知识综合考查。 二、复习策略 1、正确理解电源、电压、电流之间的关系 电压使电路中形成了电流，也就是说，电压是使自由电荷发生定向移动形成电流的原因。电源是提供电压的装置，用以维持电路两端有持续的电压，从能量转化的角度 看 ，电源是把 其他 形式的能转化成电能的装置。电路中有电流通过时 ，电路两端一定有电压；但 电路两端有电压时 ，电路中并不 一定就有电流通过。电路中没有电流通过的原因有两个：一是电路两端没有电压；二是电路没有闭合。电路断开处的两端电压等于电源电压。 2、理解并记忆串、并联电路中电压规律 ①串联电路两端的总电压等于各部分电路电压之和 即：UAC=UAB＋UBC 若L1与L2规格相同，则L1、L2分压相等， 即：UAB=UBC 若L1与L2规格不同，UAB≠UBC，但 UAC=UAB＋UBC 即：串联电路中各用电器两端电压不一定相等 ②并联电路中，各支路两端电压相等，且等于电源电压 即：UCD=UEF=UAB 若L1与L2规格相同，则L1、L2亮度相同 若L1与L2规格不同，则L1、L2亮度不同，但 UL1=UL2 即：并联电路各支路两端的电压一定相等。 3、学会用电流表或电压表检测电路故障 电路故障通常有两类：短路和断路。电路中短路和断路的故障可以通过电流表或电压表检测出来。 当电路中某一部分电路断路时，电流表若与这一部分并联时，它相当于导线起连接作用，此时电路会接通且电流表有示数；若此时电流表与其他部分并联，则其示数为“0”。电压表与断路的部分并联时，相当于电压表串联在电路中，它有示数且为电源电压；若此时电压表与其他部分并联，由于没有与电源接通，示数为“0”。 当电路中某一用电器短路时，电流表若与这一用电器并联时，电流表会被短路而无示数，但此时与其他用电器并联时，会导致其他用电器短路，但电流表有示数；电...
