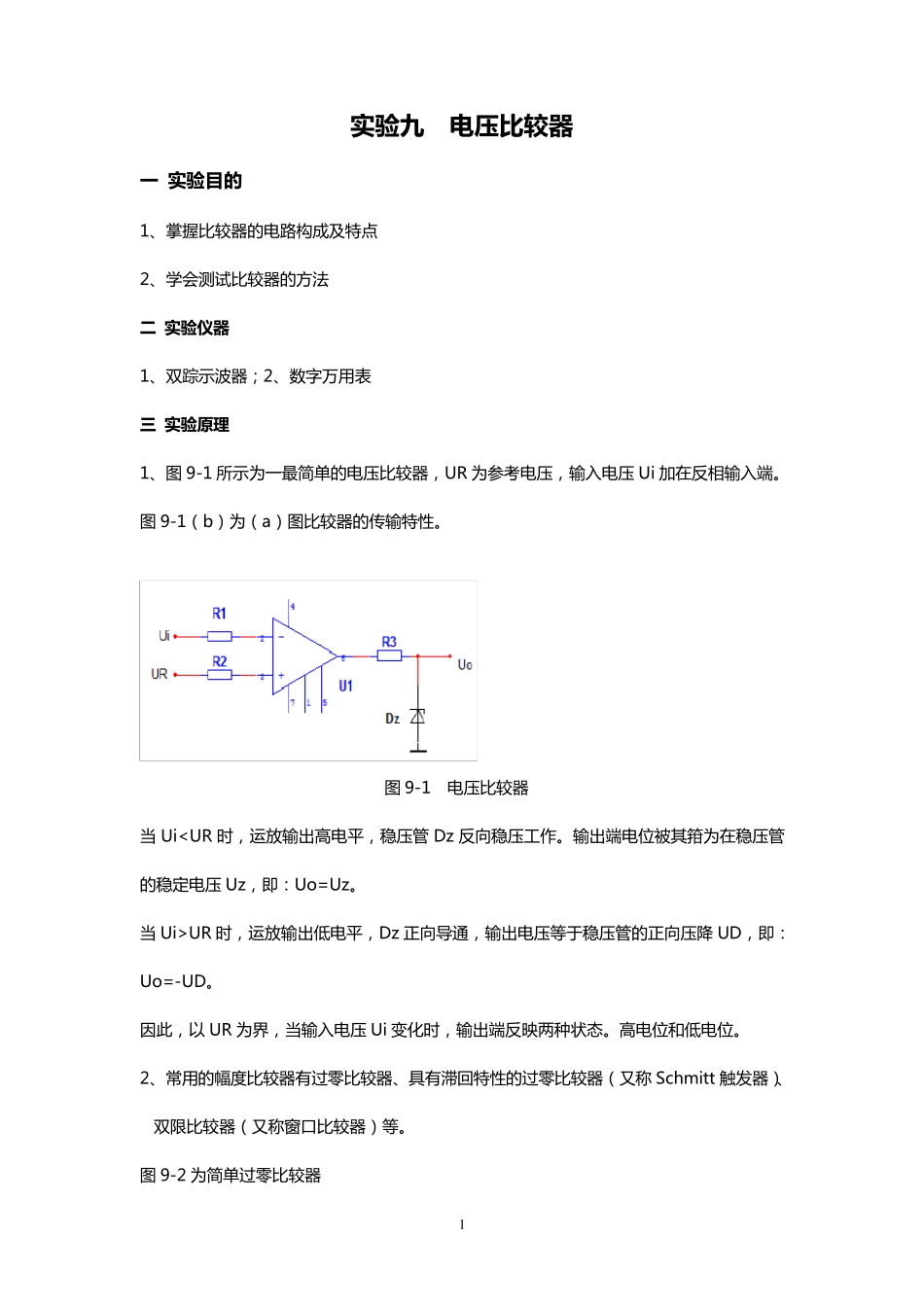

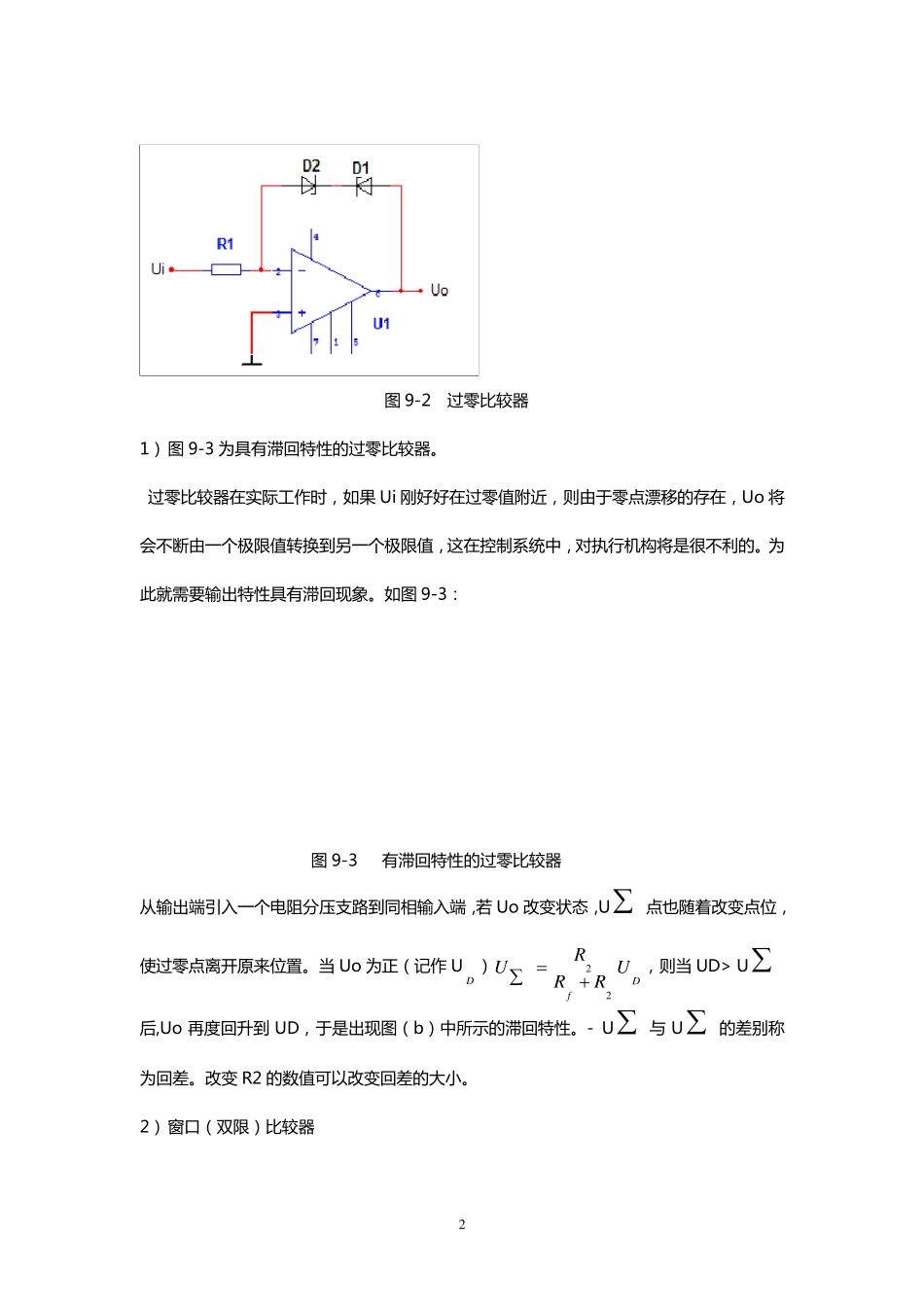

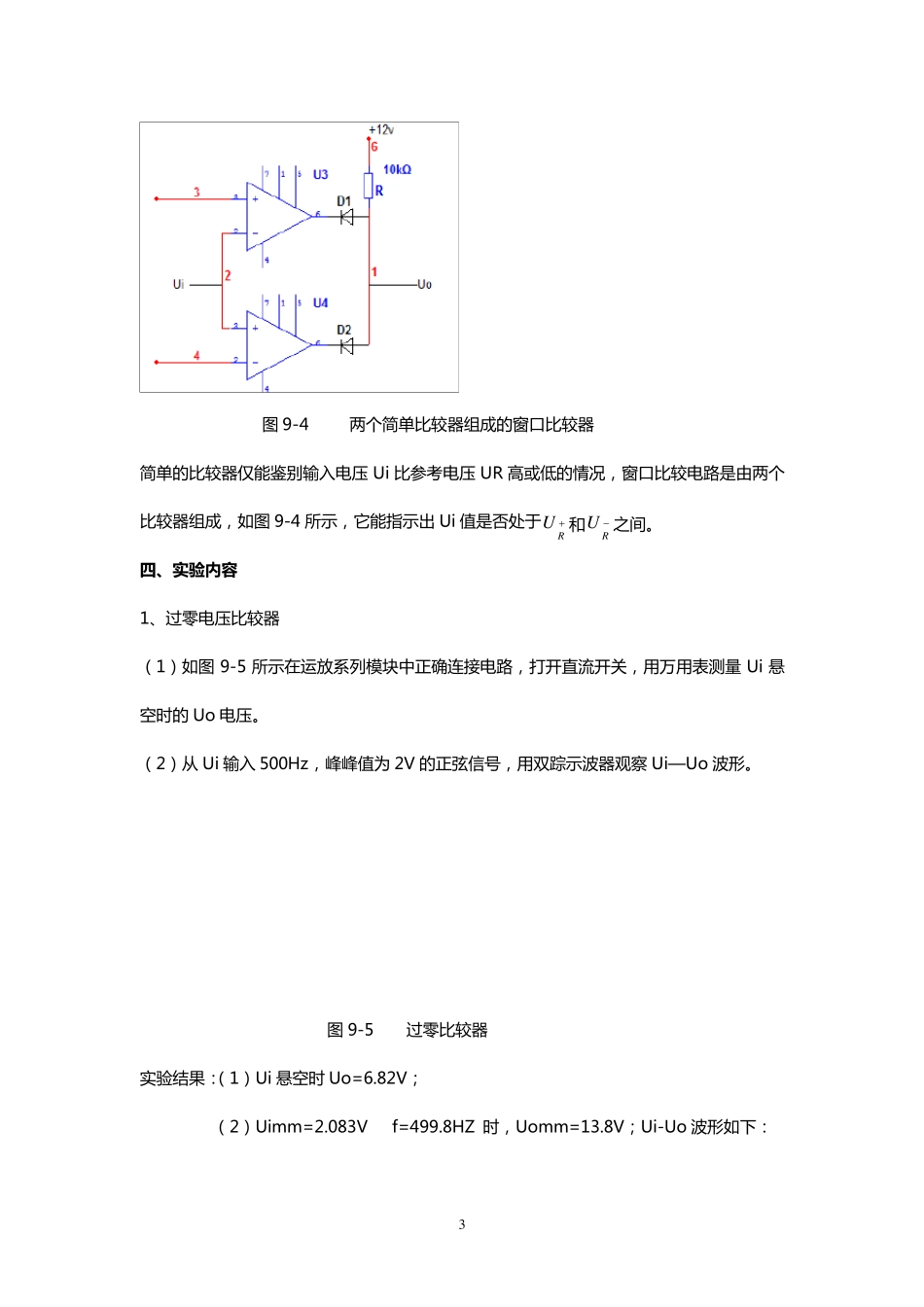

1 实 验 九 电 压 比 较 器 一 实 验 目的 1、掌握比较器的电路构成及特点 2、学会测试比较器的方法 二 实 验 仪器 1、双踪示波器；2、数字万用表 三 实 验 原理 1、图 9-1 所示为一最简单的电压比较器，UR 为参考电压，输入电压 Ui 加在反相输入端。图 9-1（b）为（a）图比较器的传输特性。 图 9-1 电压比较器 当 UiUR 时，运放输出低电平，Dz 正向导通，输出电压等于稳压管的正向压降 UD，即：Uo=-UD。 因此，以 UR 为界，当输入电压 Ui 变化时，输出端反映两种状态。高电位和低电位。 2、常用的幅度比较器有过零比较器、具有滞回特性的过零比较器（又称 Schmitt 触发器）、双限比较器（又称窗口比较器）等。 图 9-2 为简单过零比较器 2 图 9-2 过 零 比 较 器 1） 图 9-3 为 具 有 滞 回 特 性 的 过 零 比 较 器 。 过 零 比 较 器 在实际工作时，如果 Ui 刚好好在过 零 值附近，则由于零 点漂移的 存在，Uo 将会不断由一个极限值转换到另一个极限值，这在控制系统中，对执行机构将是很不利的 。为此就需要输出特 性 具 有 滞 回 现象。如图 9-3： 图 9-3 有 滞 回 特 性 的 过 零 比 较 器 从输出端引入一个电阻分压支路到同相输入端，若 Uo 改变状态，U 点也随着改变点位，使过 零 点离开原来位置。当 Uo 为 正（记作 UD ）DfURRRU22，则当 UD> U后,Uo 再度回 升到 UD，于是出现图 （b） 中所示的 滞 回 特 性 。- U 与 U 的 差别称为 回 差。改变 R2 的 数值可以改变回 差的 大小。 2） 窗口（双限） 比 较 器 3 图 9-4 两 个 简 单 比 较 器 组 成 的 窗 口 比 较 器 简 单 的 比 较 器 仅 能 鉴 别 输 入 电 压 Ui 比 参 考 电 压 UR 高 或 低 的 情 况 ， 窗 口 比 较 电 路 是 由 两 个比 较 器 组 成 ， 如 图 9-4 所 示 ， 它 能 指 示 出 Ui 值 是 否 处 于RU和RU之 间 。 四 、实验内容 1、过 零 电 压 比 较 器 （ 1） 如 图9-5 所 示 在 运 放 系 列 模 块 中 正 确 连 接 电 路 ， 打 开 直 流 开 关 ，...
