电压表和电流表的使用VIP专享

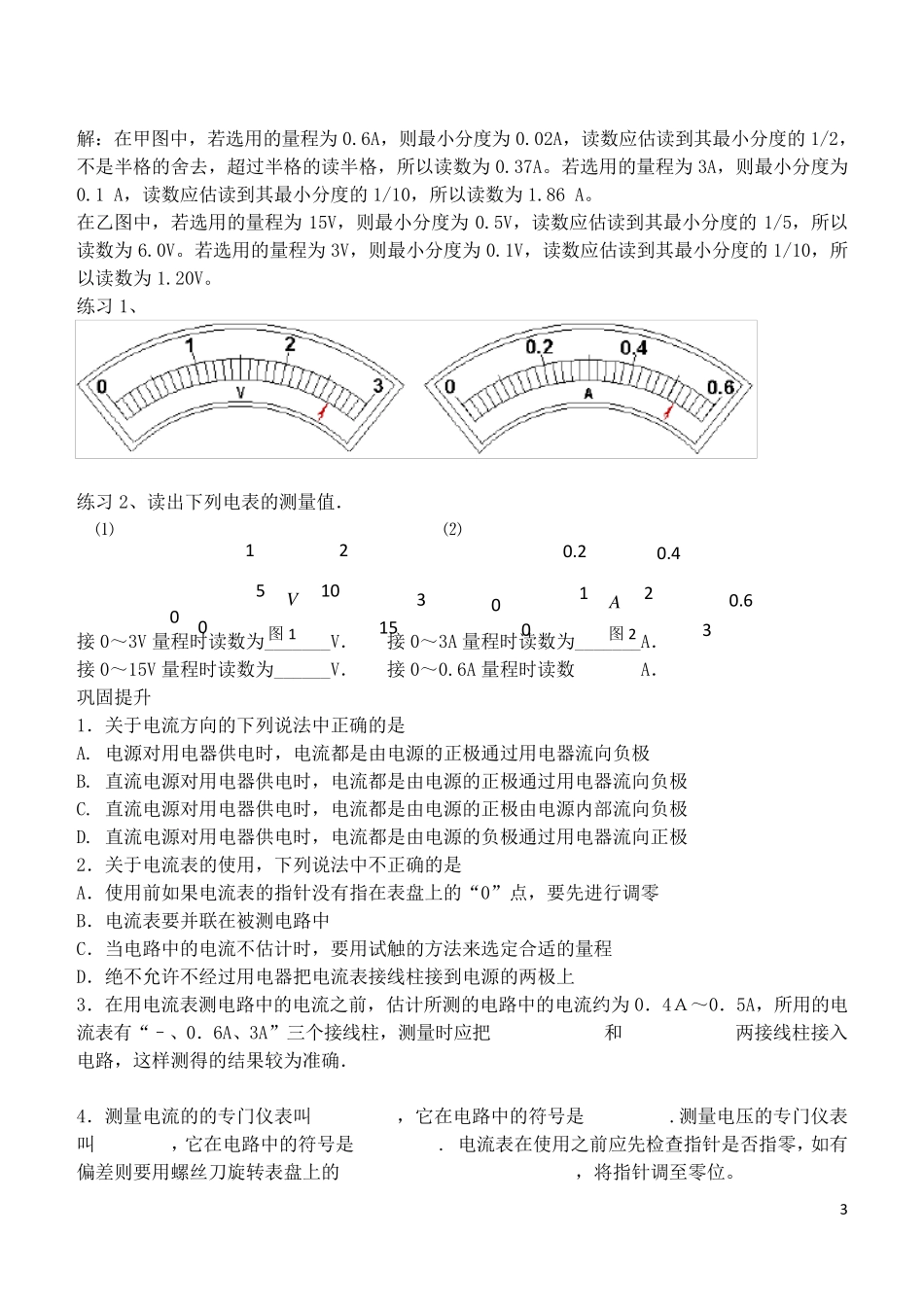

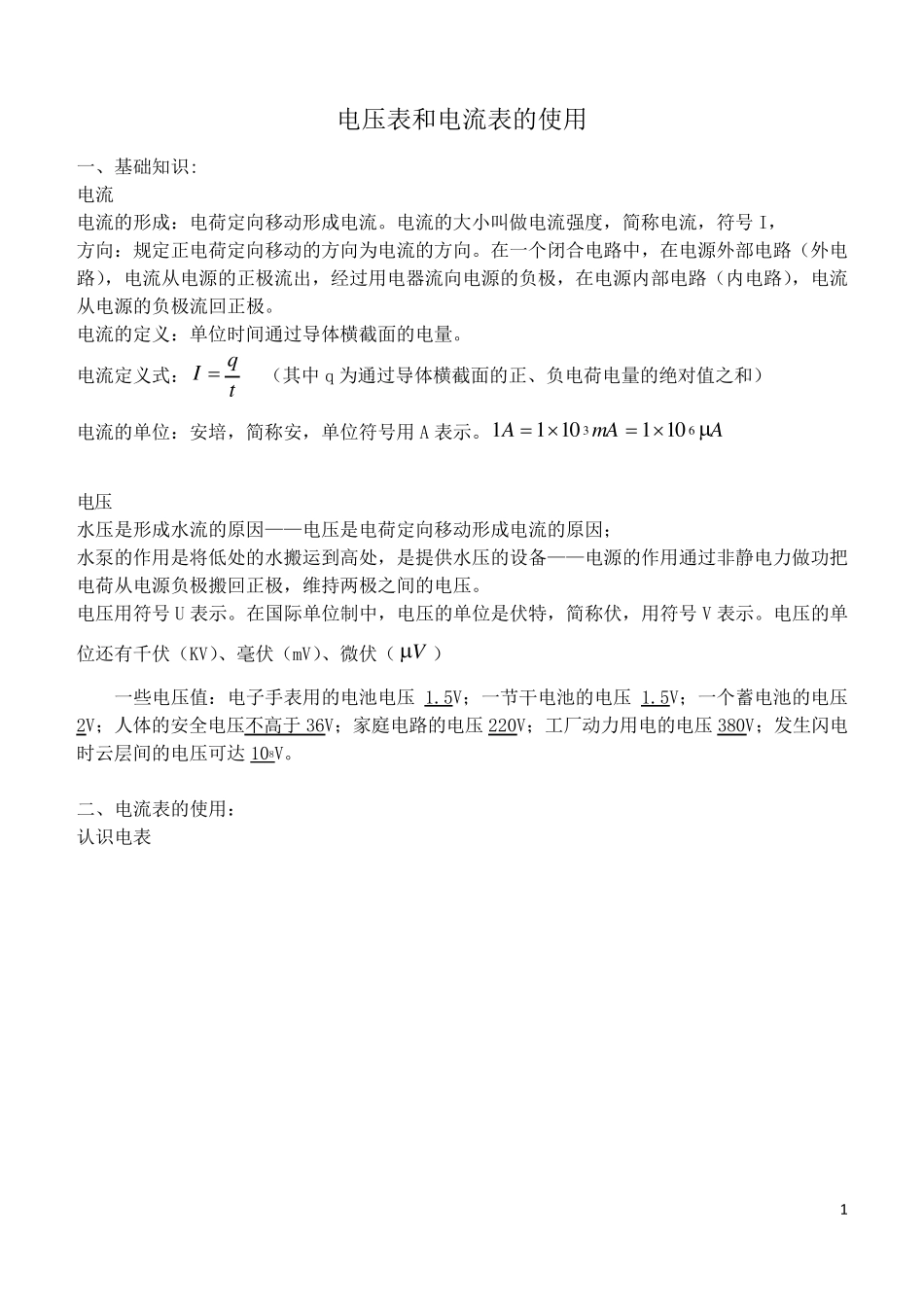

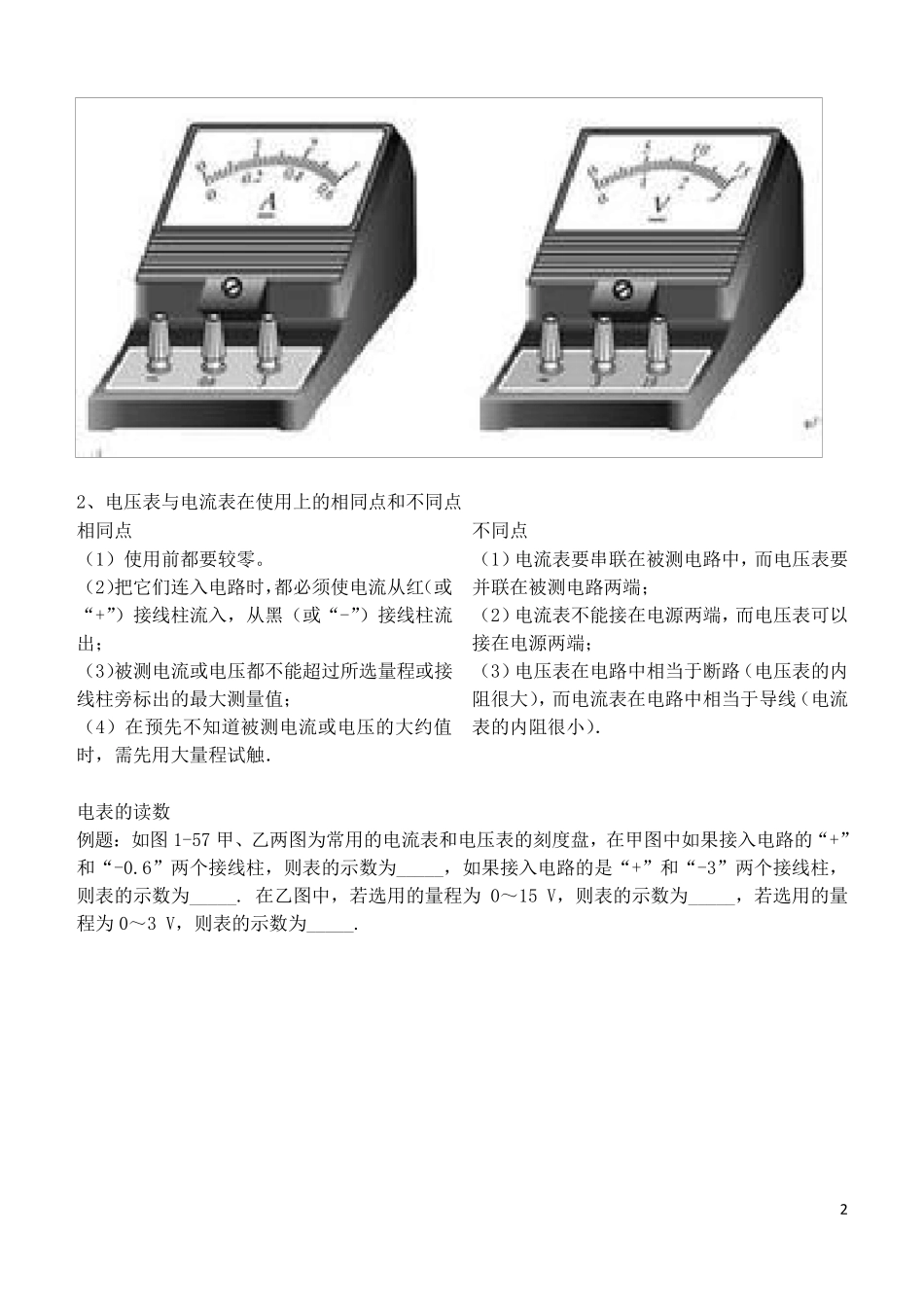

1 电压表和电流表的使用 一、基础知识: 电流 电流的形成：电荷定向移动形成电流。电流的大小叫做电流强度，简称电流，符号I， 方向：规定正电荷定向移动的方向为电流的方向。在一个闭合电路中，在电源外部电路（外电路），电流从电源的正极流出，经过用电器流向电源的负极，在电源内部电路（内电路），电流从电源的负极流回正极。 电流的定义：单位时间通过导体横截面的电量。 电流定义式：tqI  （其中q 为通过导体横截面的正、负电荷电量的绝对值之和） 电流的单位：安培，简称安，单位符号用A 表示。AmAA631011011 电压 水压是形成水流的原因——电压是电荷定向移动形成电流的原因； 水泵的作用是将低处的水搬运到高处，是提供水压的设备——电源的作用通过非静电力做功把电荷从电源负极搬回正极，维持两极之间的电压。 电压用符号U 表示。在国际单位制中，电压的单位是伏特，简称伏，用符号V 表示。电压的单位还有千伏（KV）、毫伏（mV）、微伏（V） 一些电压值：电子手表用的电池电压1.5V；一节干电池的电压1.5V；一个蓄电池的电压2V；人体的安全电压不高于 36V；家庭电路的电压220V；工厂动力用电的电压380V；发生闪电时云层间的电压可达 108V。 二、电流表的使用： 认识电表 2 2、电压表与电流表在使用上的相同点和不同点 相同点 不同点 （1）使用前都要较零。 （2）把它们连入电路时，都必须使电流从红（或“+”）接线柱流入，从黑（或“-”）接线柱流出； （3）被测电流或电压都不能超过所选量程或接线柱旁标出的最大测量值； （4）在预先不知道被测电流或电压的大约值时，需先用大量程试触． （1）电流表要串联在被测电路中，而电压表要并联在被测电路两端； （2）电流表不能接在电源两端，而电压表可以接在电源两端； （3）电压表在电路中相当于断路（电压表的内阻很大），而电流表在电路中相当于导线（电流表的内阻很小）． 电表的读数 例题：如图 1-57 甲、乙两图为常用的电流表和电压表的刻度盘，在甲图中如果接入电路的“+”和“-0.6”两个接线柱，则表的示数为_____，如果接入电路的是“+”和“-3”两个接线柱，则表的示数为_____. 在乙图中，若选用的量程为 0～15 V，则表的示数为_____，若选用的量程为 0～3 V，则表的示数为_____. 3 图1 图2 解：在甲图中，若选用的量程为0.6A，则最小分度为0.02A，读数应估读到其最小分度的1/2，不是半格的舍去，超过半格的读半...
