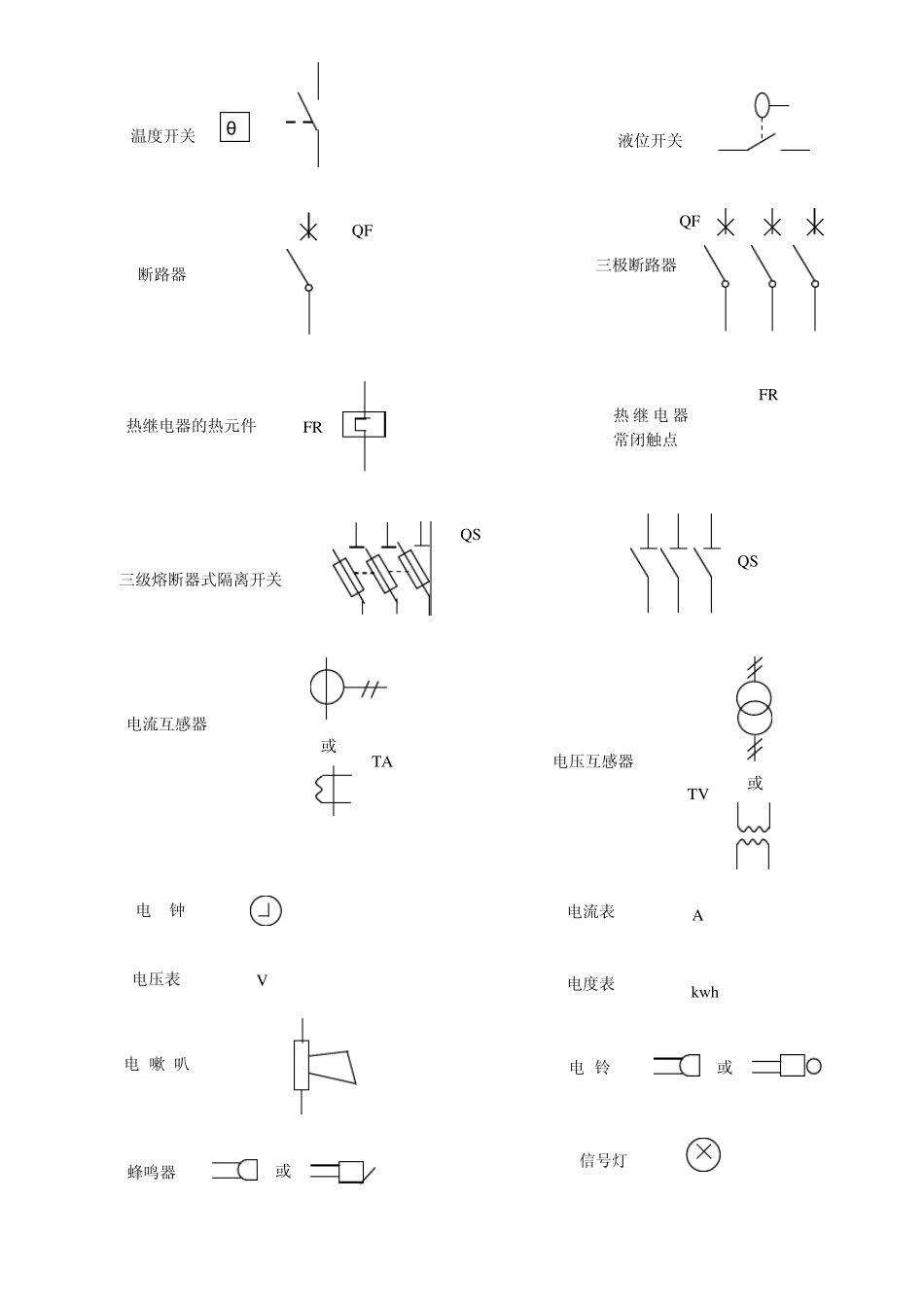

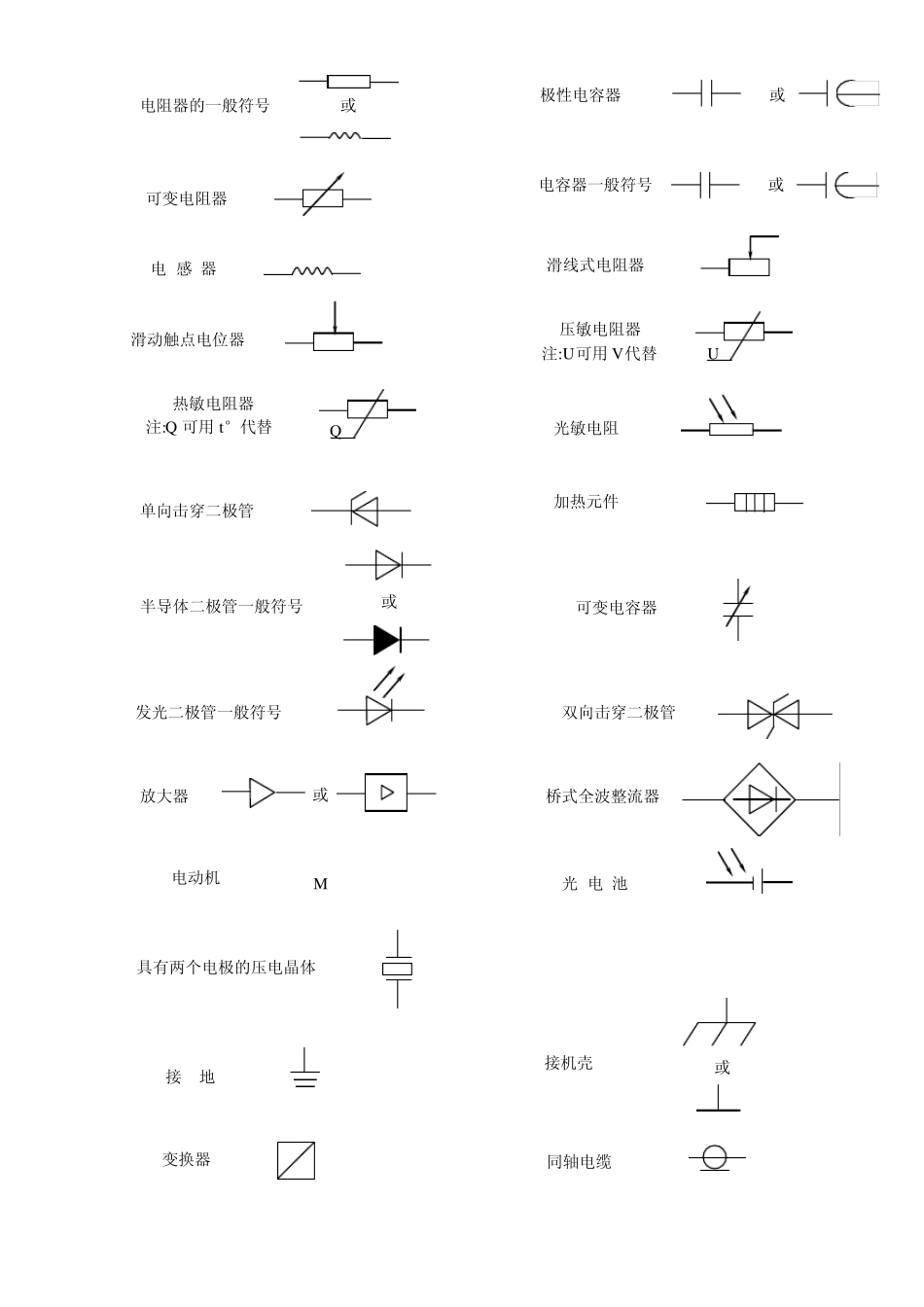

常用电气元件图形符号 原理、接线图图形符号 欠流继电器线圈 I < 行程开关的常开触点 SQ SQ 行程开关的常闭触点 继电器线圈 KA 接触器线圈 KM KI 过流继电器线圈 I > KI 过压继电器线圈 U > KV 欠压继电器线圈 U < KV 动断(常闭)触点 KM KI KV KA 动合(常开)触点 或 KM KI KV KA 接触器的主触点 KM 延 时 断 开的 动 断 常闭)触点 或 KT 延时闭合的动合 (常开)触点 或 KT 动合(常开)按钮 SB 动断(常闭)按钮 SB 熔 断 器 FU 温度开关 θ 液位开关 电 嗽 叭 电 铃 或 蜂鸣器 或 信号灯 × 热继电器的热元件 电 钟 电流表 A 电压表 V 电度表 kw h QS FR 热 继 电器常闭触点 FR 三极断路器 × × × QF 断路器 × QF 三级熔断器式隔离开关 QS 电流互感器 或 TA 电压互感器 或 TV 电动机 M 接 地 接机壳 或 变换器 同轴电缆 电 感 器 电容器一般符号 或 电阻器的一般符号 或 放大器 或 桥式全波整流器 可变电阻器 滑线式电阻器 滑动触点电位器 压敏电阻器 注:U可用V代替 U 热敏电阻器 注:Q 可用t°代替 Q 加热元件 可变电容器 具有两个电极的压电晶体 发光二极管一般符号 极性电容器 或 半导体二极管一般符号 或 单向击穿二极管 双向击穿二极管 光敏电阻 光 电 池 气功或液压操作 屏蔽电缆 导线的连导线的不连接 端 子 插头和插座 或 三个独立绕组 3 或 三角形连接的三相绕组 星形连接的三相绕组 中性点引出的星形 连接的三相绕组 三相串励换向器电动机 M 3 ~ 三相绕线转子异步电动机 M 3 ~ 双绕组变压器 或 三绕组变压器 或 自耦变压器 或 电 抗 器 或 安装图图形符号 避 雷 针 热 电 器 + 或 天线一般符号 无线电的一般符号 动力或动力—照明配电箱 注:需要时符号可标示电流种类符号 屏、台、箱、柜一般符号 照明配电箱(屏) 注:需要时允许涂红 信号板、信号箱(屏) × 阀的一般符号 电 滋 阀 按钮一般符号 注:若不混淆、小圆允许涂墨 单相插座 暗装的单相插座 密闭(防水)的单相插座 带接地插孔的单相插座 暗装的单相插座 密闭(防水)的单相插座 带接地插孔的三相插座 暗装的带接地插孔的三相插座 开关的一般符号 单极开关 暗装的单极开关 双极开关 暗装的双极开关 单极接线开关 单极双控接线开关 单极限时开关 t 双控开关(单极三线) 电流表 A 电压表 V 无功电流表 Isinφ 功率表 W 无功率表 γąr 功率因素表 cosφ 相 位 表 φ 频率表 Hz
