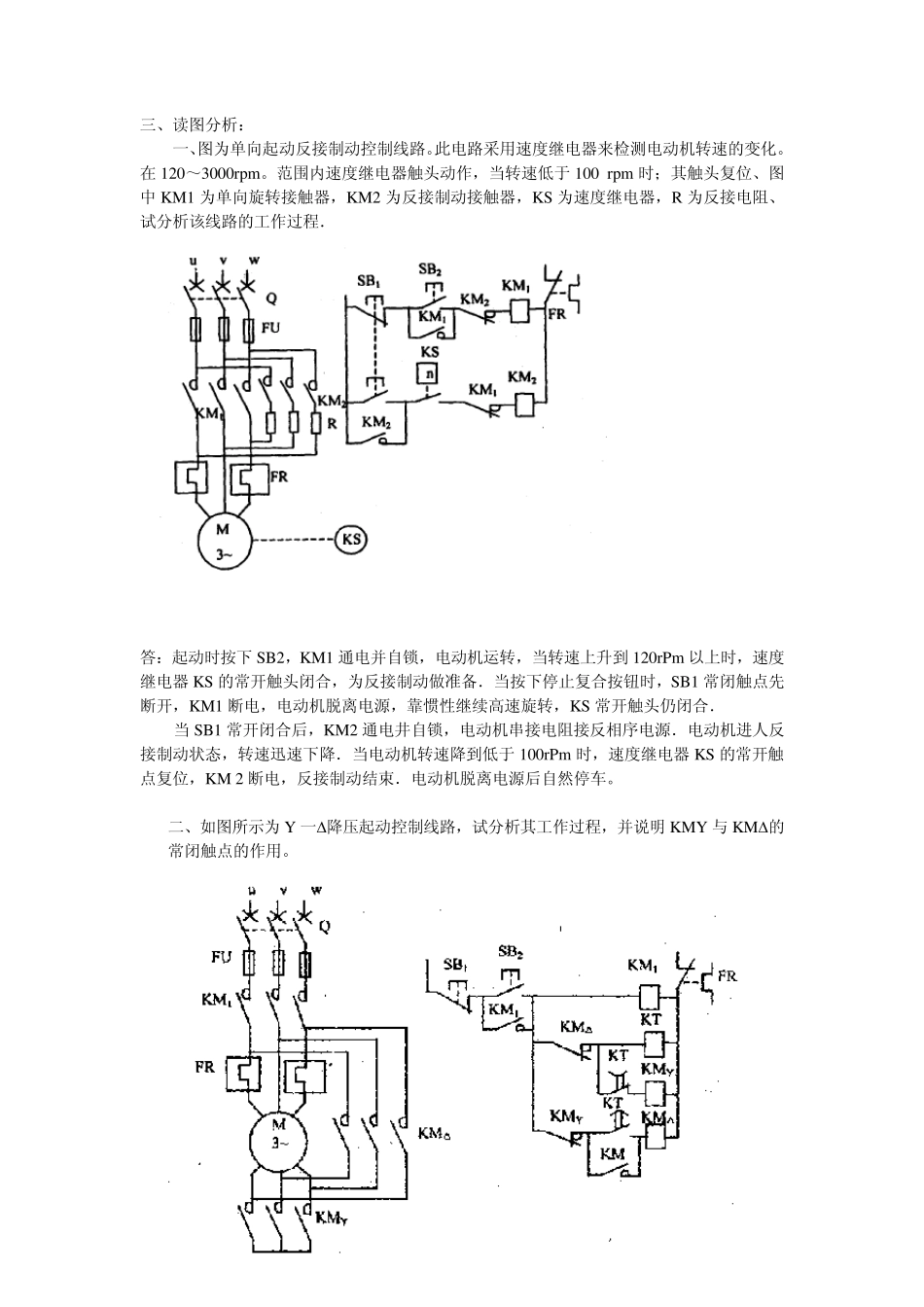

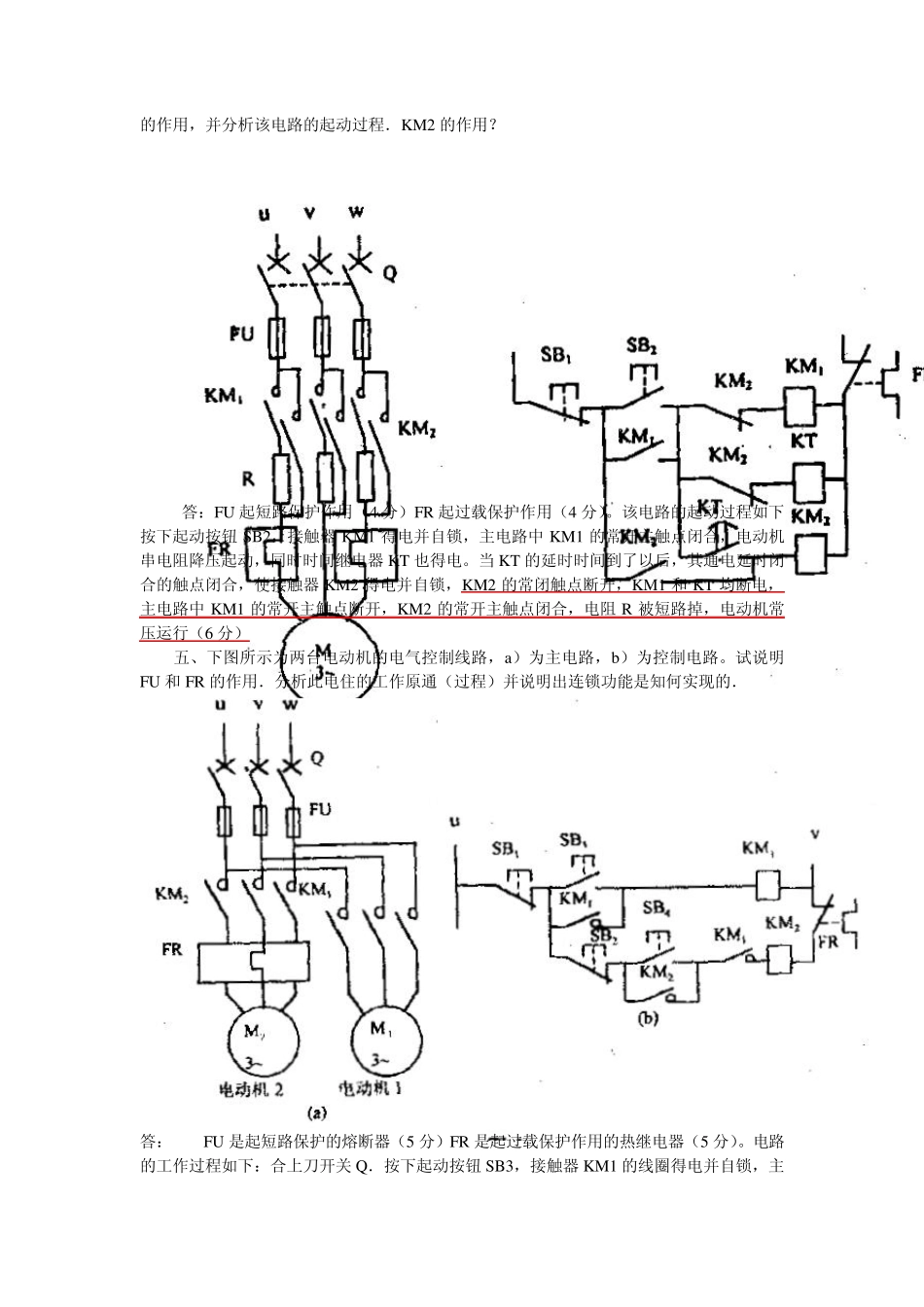

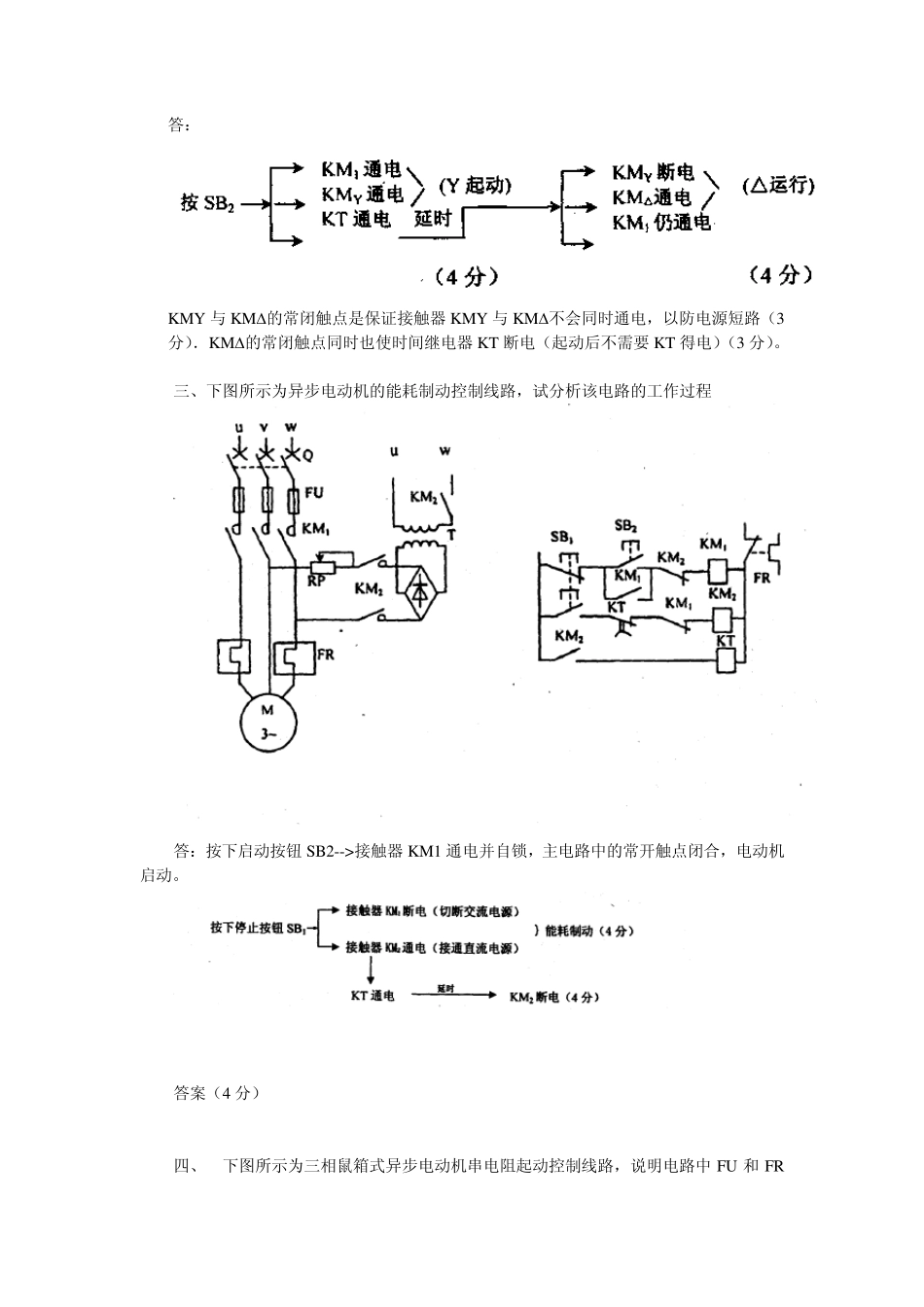

三、读图分析： 一、图为单向起动反接制动控制线路。此电路采用速度继电器来检测电动机转速的变化。在 120～3000rpm。范围内速度继电器触头动作，当转速低于 100 rpm 时；其触头复位、图中 KM1 为单向旋转接触器，KM2 为反接制动接触器，KS 为速度继电器，R 为反接电阻、试分析该线路的工作过程． 答：起动时按下 SB2，KM1 通电并自锁，电动机运转，当转速上升到 120rPm 以上时，速度继电器 KS 的常开触头闭合，为反接制动做准备．当按下停止复合按钮时，SB1 常闭触点先断开，KM1 断电，电动机脱离电源，靠惯性继续高速旋转，KS 常开触头仍闭合． 当 SB1 常开闭合后，KM2 通电井自锁，电动机串接电阻接反相序电源．电动机进人反接制动状态，转速迅速下降．当电动机转速降到低于 100rPm 时，速度继电器 KS 的常开触点复位，KM 2 断电，反接制动结束．电动机脱离电源后自然停车。 二、如图所示为 Y 一∆降压起动控制线路，试分析其工作过程，并说明 KMY 与 KM∆的常闭触点的作用。 答： KMY 与KM∆的常闭触点是保证接触器KMY 与KM∆不会同时通电，以防电源短路（3分）．KM∆的常闭触点同时也使时间继电器KT 断电（起动后不需要KT 得电）（3 分）。 三、下图所示为异步电动机的能耗制动控制线路，试分析该电路的工作过程 答：按下启动按钮 SB2-->接触器KM1 通电并自锁，主电路中的常开触点闭合，电动机启动。 答案（4 分） 四、 下图所示为三相鼠箱式异步电动机串电阻起动控制线路，说明电路中 FU 和 FR的作用，并分析该电路的起动过程．KM2 的作用？ 答：FU 起短路保护作用（4 分）FR 起过载保护作用（4 分）。该电路的起动过程如下按下起动按钮SB2，接触器KM1 得电并自锁，主电路中KM1 的常开主触点闭合，电动机串电阻降压起动，同时时间继电器KT 也得电。当KT 的延时时间到了以后，其通电延时闭合的触点闭合，使接触器KM2 得电并自锁，KM2 的常闭触点断开，KM1 和KT 均断电，主电路中KM1 的常开主触点断开，KM2 的常开主触点闭合，电阻R 被短路掉，电动机常压运行（6 分） 五、下图所示为两台电动机的电气控制线路，a）为主电路，b）为控制电路。试说明FU 和FR 的作用．分析此电住的工作原通（过程）并说明出连锁功能是知何实现的． 答： FU 是起短路保护的熔断器（5 分）FR 是起过载保护作用的热继电器（5 分）。电路的工作过程如下：合上刀开关 Q．按下起动...
