电子专业学生必须知道的基础知识

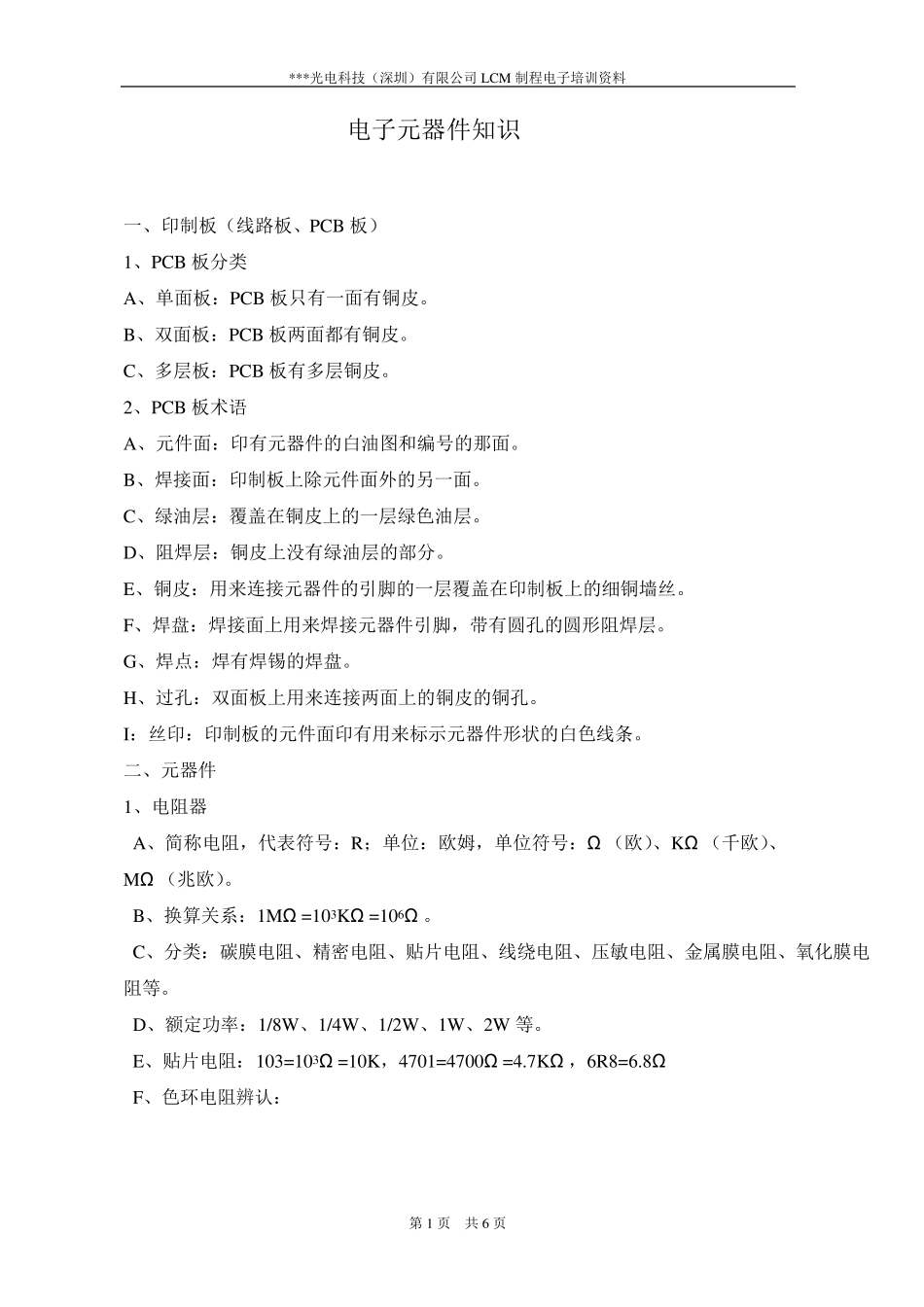

***光电科技（深圳）有限公司LCM 制程电子培训资料 第1 页 共6 页 电子元器件知识 一、印制板（线路板、PCB 板） 1、PCB 板分类 A、单面板：PCB 板只有一面有铜皮。 B、双面板：PCB 板两面都有铜皮。 C、多层板：PCB 板有多层铜皮。 2、PCB 板术语 A、元件面：印有元器件的白油图和编号的那面。 B、焊接面：印制板上除元件面外的另一面。 C、绿油层：覆盖在铜皮上的一层绿色油层。 D、阻焊层：铜皮上没有绿油层的部分。 E、铜皮：用来连接元器件的引脚的一层覆盖在印制板上的细铜墙丝。 F、焊盘：焊接面上用来焊接元器件引脚，带有圆孔的圆形阻焊层。 G、焊点：焊有焊锡的焊盘。 H、过孔：双面板上用来连接两面上的铜皮的铜孔。 I：丝印：印制板的元件面印有用来标示元器件形状的白色线条。 二、元器件 1、电阻器 A、简称电阻，代表符号：R；单位：欧姆，单位符号：Ω （欧）、KΩ （千欧）、MΩ （兆欧）。 B、换算关系：1MΩ =103KΩ =106Ω 。 C、分类：碳膜电阻、精密电阻、贴片电阻、线绕电阻、压敏电阻、金属膜电阻、氧化膜电阻等。 D、额定功率：1/8W 、1/4W 、1/2W 、1W 、2W 等。 E、贴片电阻：103=103Ω =10K，4701=4700Ω =4.7KΩ ，6R8=6.8Ω F、色环电阻辨认： ***光电科技（深圳）有限公司LCM 制程电子培训资料 第2 页 共6 页 色环 A B C D E 颜色 第一色环 第二色环 第三色环 应乘位数 误差 黑 0 0 0 ×100=1 / 棕 1 1 1 ×101=10 ±1% 红 2 2 2 ×102=100 ±2% 橙 3 3 3 ×103=1000 黄 4 4 4 ×104=10.000 绿 5 5 5 ×105=100.000 ±0.5% 兰 6 6 6 ×106=1000.000 ±0.25% 紫 7 7 7 ×107=10.000.000 ±0.1% 灰 8 8 8 ×108=100.000.000 / 白 9 9 9 ×109=1.000.000.000 +5% -20% 金 / / / ×10-1=0.1 ±5% 银 / / / ×10-2=0.01 ±10% 无色 / / / / ±20% 2、电容器 A、电容器：简称电容，符号：C；单位：法拉，单位符号：F（法）、U F（微法）、NF（纳法）、PF（皮法）。 B、电路标示符号： 瓷片电容电解电容 C、丝印符号： 电解电容瓷片/涤纶电容瓷片/涤纶电容 D、换算关系：1F=106U F=109NF=1012PF E、概念：彼此绝缘物质隔开面又相互靠近的两个导体组合成的容器，用能上能下储存容纳电荷。 第一色环A 第五色环E 第二色环B 第三色环C 第四色环D ***光电科...
