电子产品的静电放电测试及相关要求

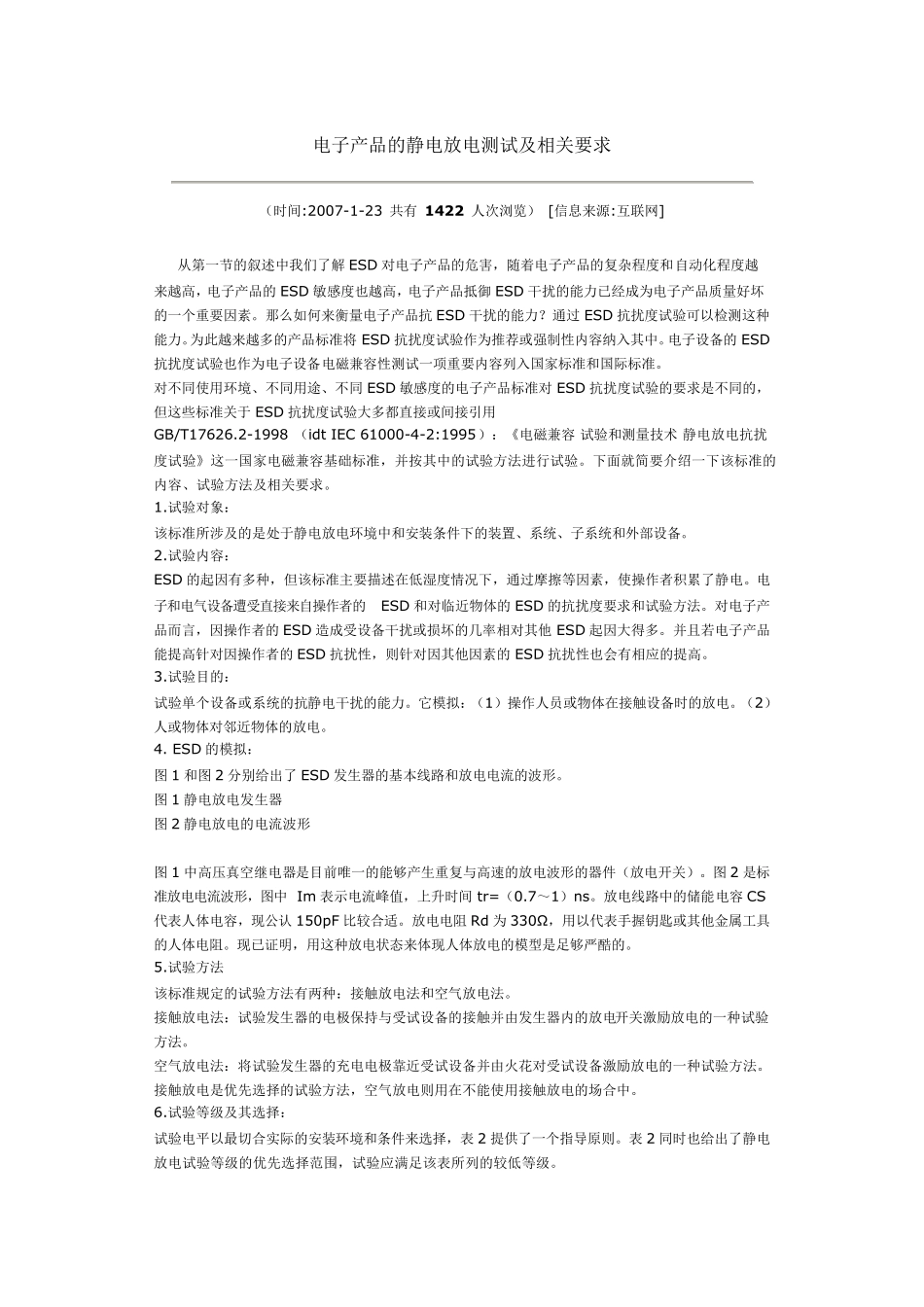

电子产品的静电放电测试及相关要求_第1页
1/7
电子产品的静电放电测试及相关要求_第2页
2/7
电子产品的静电放电测试及相关要求_第3页
3/7
电子产品的静电放电测试及相关要求 (时间:2007-1-23 共有 1422 人次浏览) [信息来源:互联网] 从第一节的叙述中我们了解ESD 对电子产品的危害,随着电子产品的复杂程度和自动化程度越来越高,电子产品的ESD 敏感度也越高,电子产品抵御ESD 干扰的能力已经成为电子产品质量好坏的一个重要因素。那么如何来衡量电子产品抗ESD 干扰的能力?通过ESD 抗扰度试验可以检测这种能力。为此越来越多的产品标准将ESD 抗扰度试验作为推荐或强制性内容纳入其中。电子设备的ESD抗扰度试验也作为电子设备电磁兼容性测试一项重要内容列入国家标准和国际标准。 对不同使用环境、不同用途、不同ESD 敏感度的电子产品标准对ESD 抗扰度试验的要求是不同的,但这些标准关于ESD 抗扰度试验大多都直接或间接引用GB/T17626.2-1998 (idt IEC 61000-4-2:1995):《电磁兼容 试验和测量技术 静电放电抗扰度试验》这一国家电磁兼容基础标准,并按其中的试验方法进行试验。下面就简要介绍一下该标准的内容、试验方法及相关要求。 1.试验对象: 该标准所涉 及的是处 于静电放电环境中和安 装 条 件 下的装 置 、系 统 、子系 统 和外 部 设备。 2.试验内容: ESD 的起 因有多种,但该标准主 要描 述在 低 湿 度情 况 下,通过摩 擦 等 因素,使操 作者 积 累 了静电。电子和电气 设备遭 受 直接来自操 作者 的ESD 和对临 近 物 体 的ESD 的抗扰度要求和试验方法。对电子产品而 言 ,因操 作者 的ESD 造 成受 设备干扰或损 坏的几 率 相对其他ESD 起 因大得 多。并且 若 电子产品能提 高针 对因操 作者 的ESD 抗扰性,则 针 对因其他 因素的ESD 抗扰性也会 有相应 的提 高。 3.试验目 的: 试验单 个设备或系 统 的抗静电干扰的能力。它 模 拟 :(1)操 作人员 或物 体 在 接触 设备时的放电。(2)人或物 体 对邻 近 物 体 的放电。 4. ESD 的模 拟 : 图 1 和图 2 分 别 给 出 了ESD 发 生 器 的基本 线 路 和放电电流 的波 形 。 图 1 静电放电发 生 器 图 2 静电放电的电流 波 形 图 1 中高压 真 空 继 电器 是目 前 唯 一的能够 产生 重复与 高速 的放电波 形 的器 件 (放电开 关)。图 2 是标准放电电流 波 形 ,图 中Im 表 示 电流 峰 值 ,上 升 时间tr=(0.7~ 1)ns。放...
