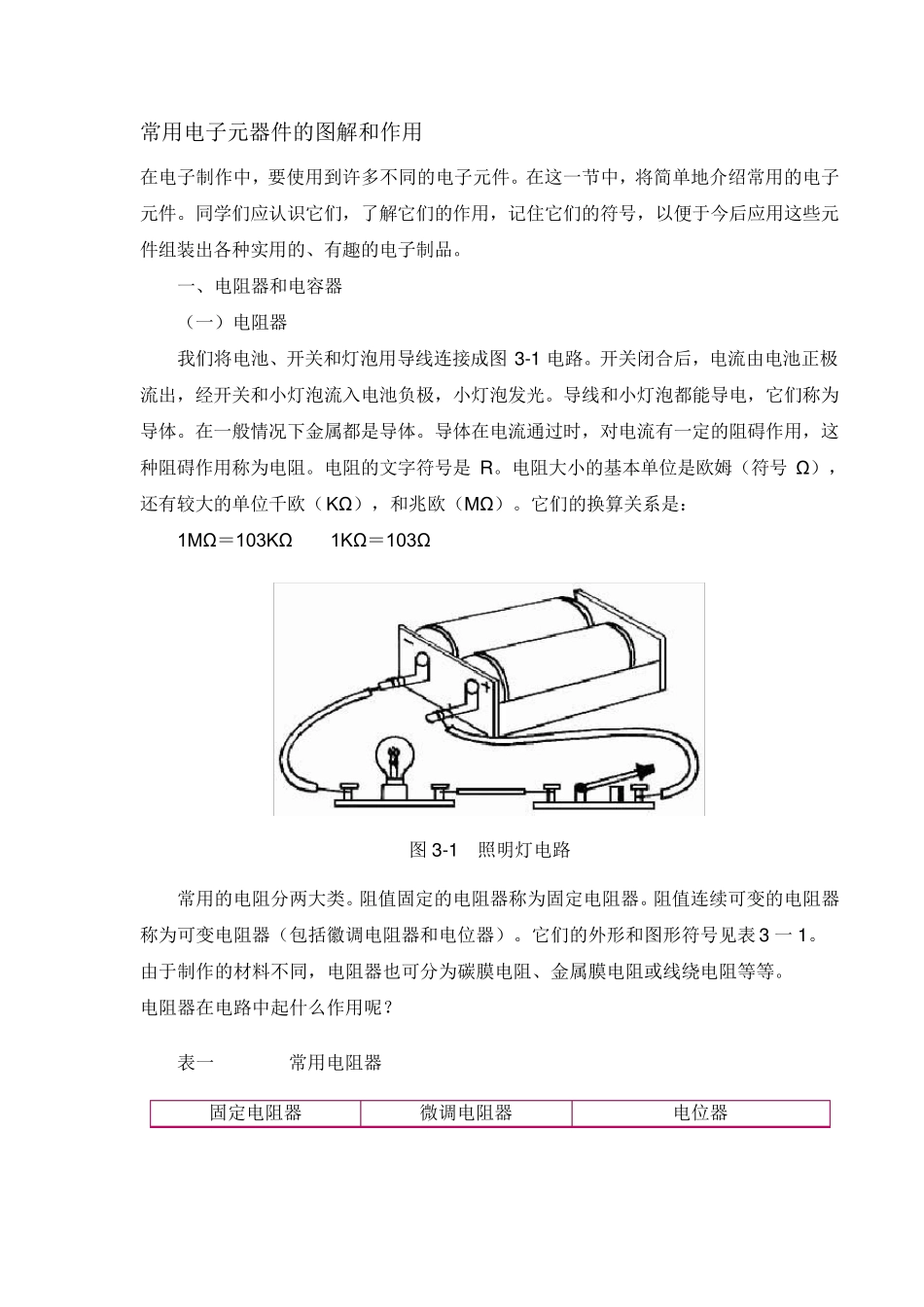

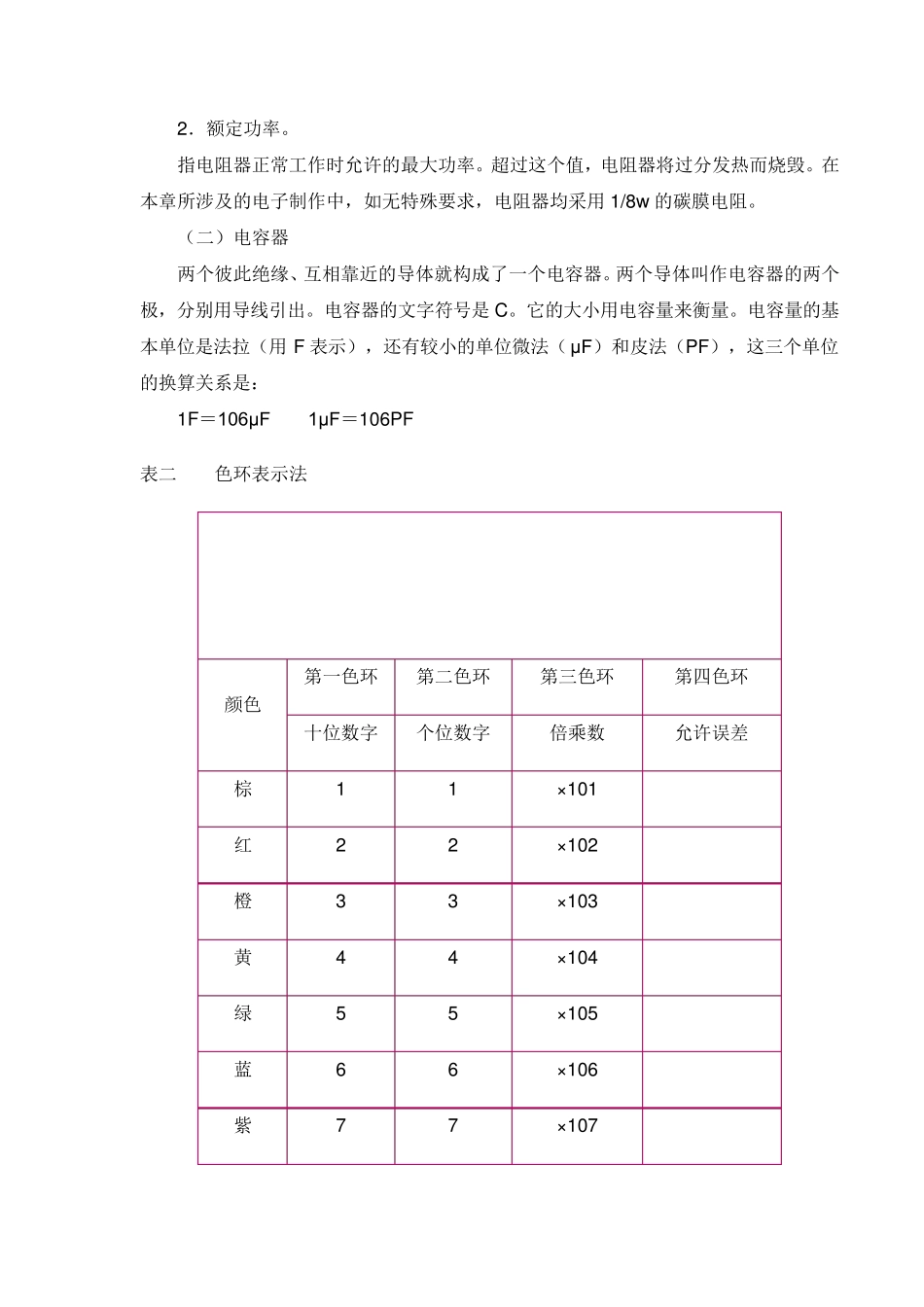

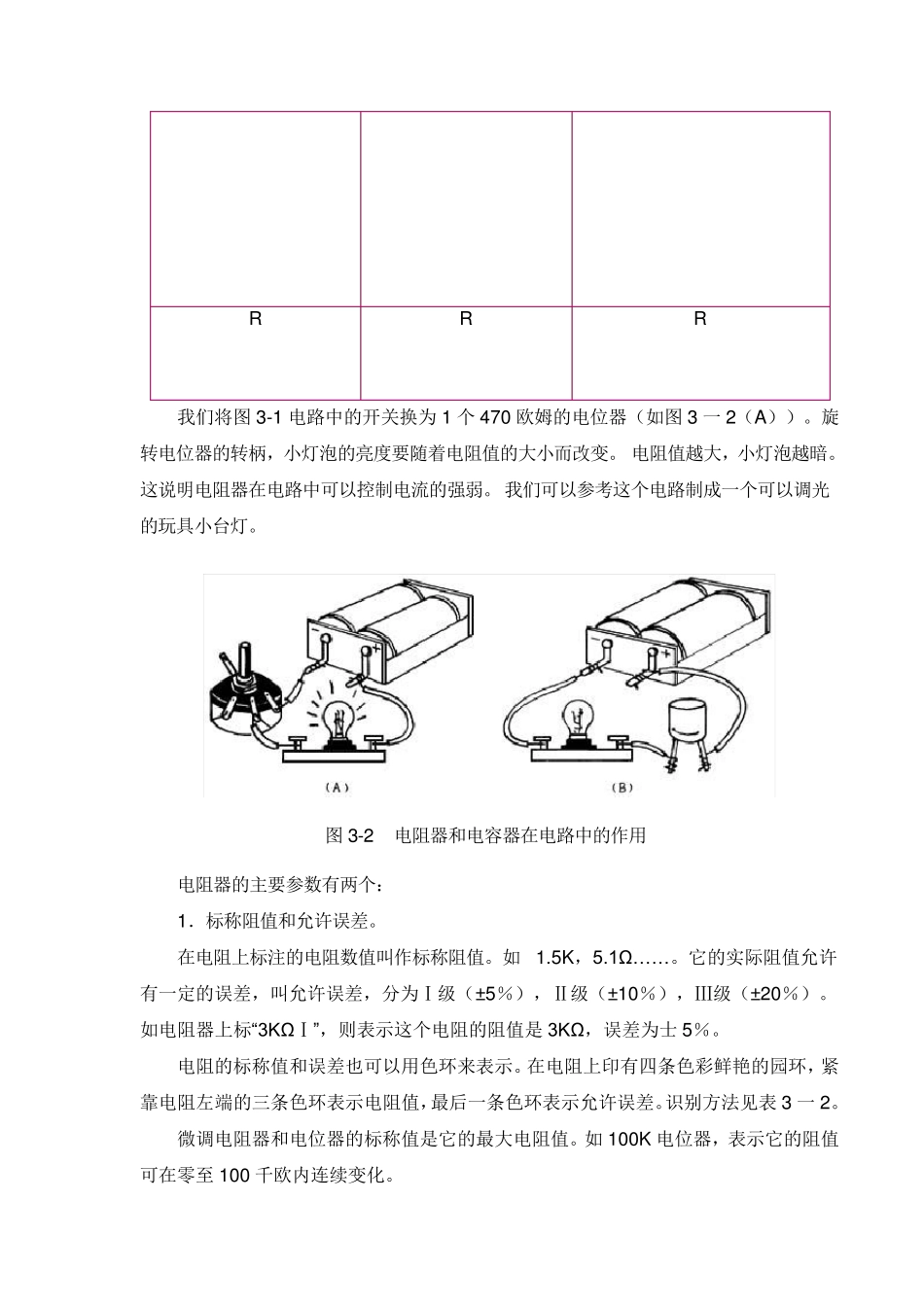

常用电子元器件的图解和作用 在电子制作中，要使用到许多不同的电子元件。在这一节中，将简单地介绍常用的电子元件。同学们应认识它们，了解它们的作用，记住它们的符号，以便于今后应用这些元件组装出各种实用的、有趣的电子制品。 一、电阻器和电容器 （一）电阻器 我们将电池、开关和灯泡用导线连接成图3-1 电路。开关闭合后，电流由电池正极流出，经开关和小灯泡流入电池负极，小灯泡发光。导线和小灯泡都能导电，它们称为导体。在一般情况下金属都是导体。导体在电流通过时，对电流有一定的阻碍作用，这种阻碍作用称为电阻。电阻的文字符号是 R 。电阻大小的基本单位是欧姆（符号Ω），还有较大的单位千欧（KΩ），和兆欧（MΩ）。它们的换算关系是： 1MΩ＝103KΩ 1KΩ＝103Ω 图3-1 照明灯电路 常用的电阻分两大类。阻值固定的电阻器称为固定电阻器。阻值连续可变的电阻器称为可变电阻器（包括徽调电阻器和电位器）。它们的外形和图形符号见表 3 一1。 由于制作的材料不同，电阻器也可分为碳膜电阻、金属膜电阻或线绕电阻等等。 电阻器在电路中起什么作用呢？ 表一 常用电阻器 固定电阻器 微调电阻器 电位器 R R R 我们将图3-1 电路中的开关换为1 个470 欧姆的电位器（如图3 一2（A））。旋转电位器的转柄，小灯泡的亮度要随着电阻值的大小而改变。电阻值越大，小灯泡越暗。这说明电阻器在电路中可以控制电流的强弱。我们可以参考这个电路制成一个可以调光的玩具小台灯。 图3-2 电阻器和电容器在电路中的作用 电阻器的主要参数有两个： 1．标称阻值和允许误差。 在电阻上标注的电阻数值叫作标称阻值。如1.5K，5.1Ω……。它的实际阻值允许有一定的误差，叫允许误差，分为Ⅰ级（±5％），Ⅱ级（±10％），Ⅲ级（±20％）。如电阻器上标“3KΩⅠ”，则表示这个电阻的阻值是 3KΩ，误差为士 5％。 电阻的标称值和误差也可以用色环来表示。在电阻上印有四条色彩鲜艳的园环，紧靠电阻左端的三条色环表示电阻值，最后一条色环表示允许误差。识别方法见表 3 一2。 微调电阻器和电位器的标称值是它的最大电阻值。如100K 电位器，表示它的阻值可在零至 100 千欧内连续变化。 2．额定功率。 指电阻器正常工作时允许的最大功率。超过这个值，电阻器将过分发热而烧毁。在本章所涉及的电子制作中，如无特殊要求，电阻器均采用1/8w 的碳膜电阻。 （二）电容器 两个彼此绝缘、互相靠近的导体就构成了一个...
