电子元件封装大全及封装常识

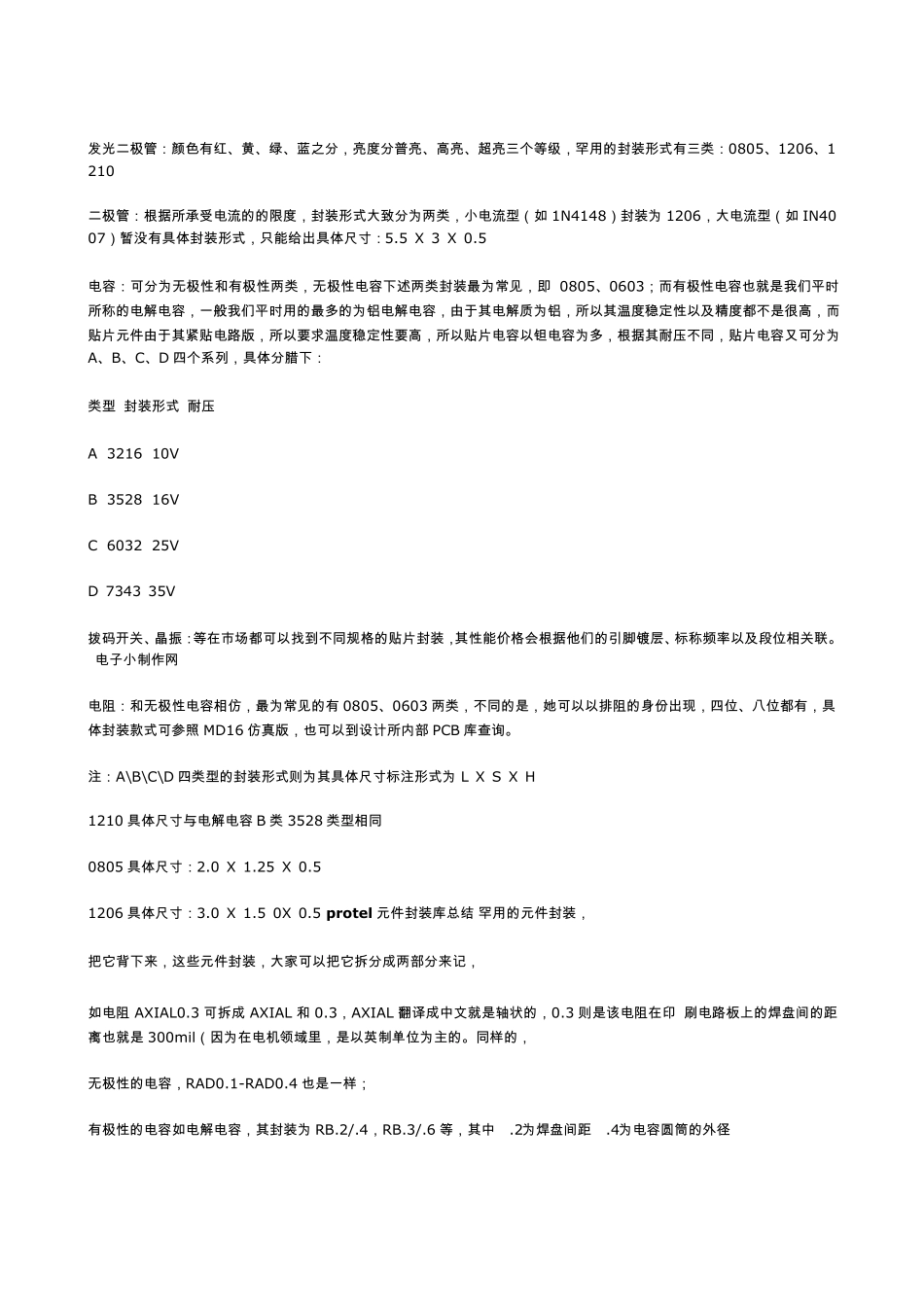

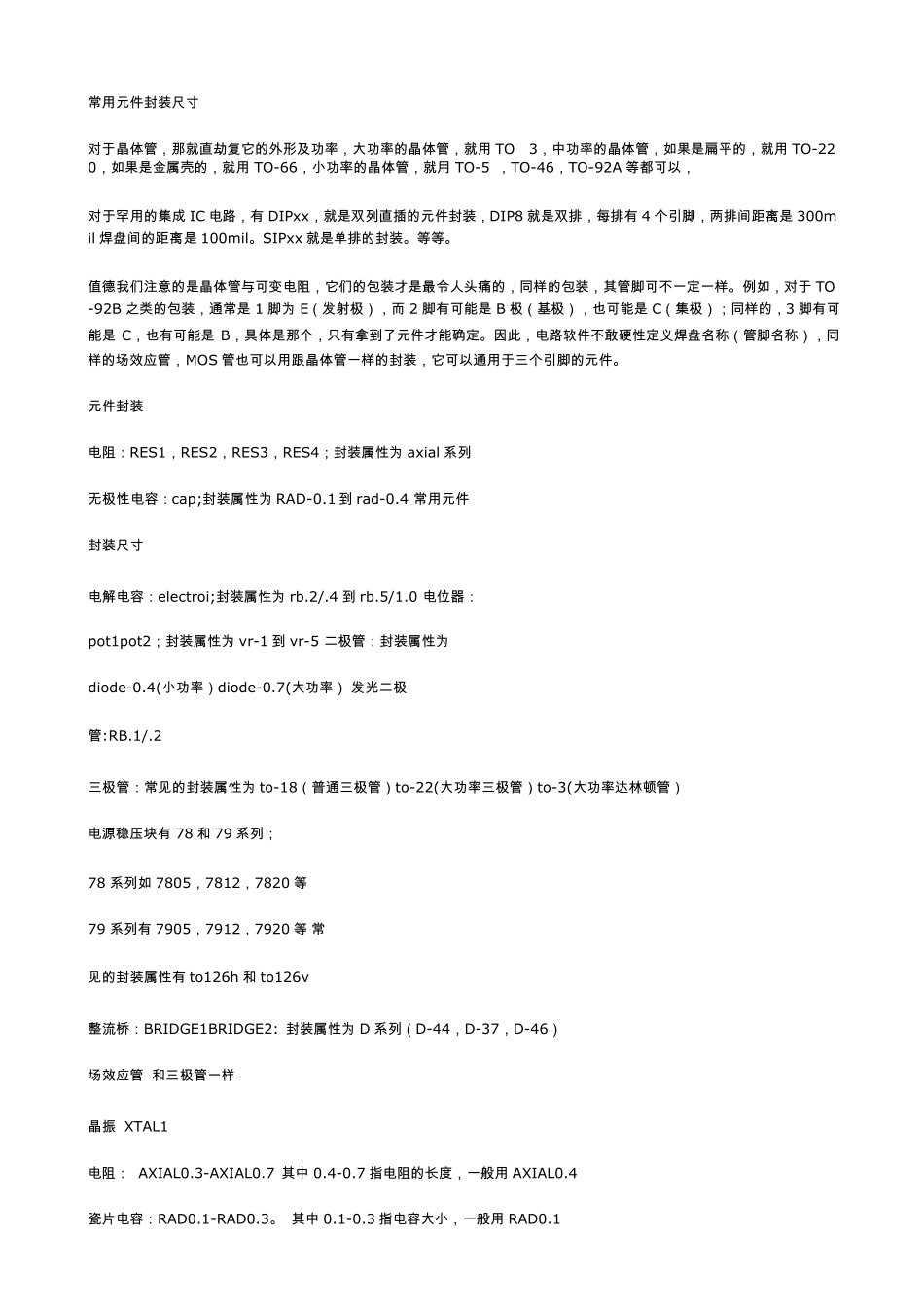

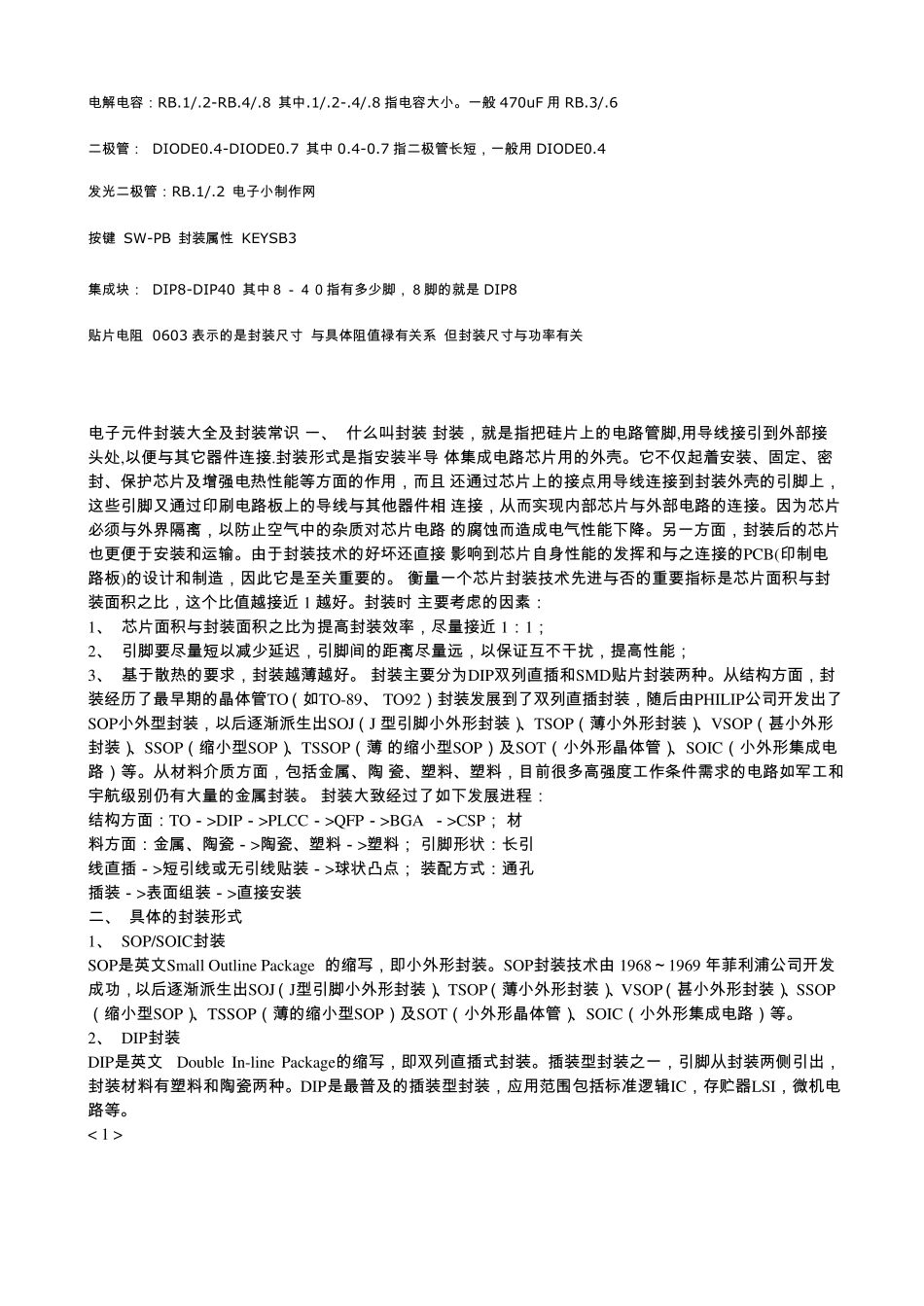

发 光 二 极 管 ： 颜 色 有 红 、黄、绿、蓝之分，亮度分普亮、高亮、超亮三个等级，罕用的封装形式有 三类： 0805、1206、1 210 二 极 管 ： 根据所承受电流的的限度，封装形式大致分为两类，小电流型（如 1N4148）封装为 1206，大电流型（如 IN40 07）暂没有 具体封装形式，只能给出具体尺寸： 5.5 X 3 X 0.5 电容： 可分为无极 性和有 极 性两类，无极 性电容下述两类封装最为常见，即 0805、0603；而有 极 性电容也就是我们平时 所称的电解电容，一般我们平时用的最多的为铝电解电容，由于其电解质为铝，所以其温度稳定性以及精度都不是很高，而 贴片元件由于其紧贴电路版，所以要求温度稳定性要高，所以贴片电容以钽电容为多，根据其耐压不同，贴片电容又可分为 A、B、C、D 四个系列，具体分腊下： 类型 封装形式 耐压 A 3216 10V B 3528 16V C 6032 25V D 7343 35V 拨码开关、晶振： 等在市场都可以找到不同规格的贴片封装，其性能价格会根据他们的引脚镀层、标称频率以及段位相关联。 电子小制作网 电阻： 和无极 性电容相仿，最为常见的有 0805、0603 两类，不同的是，她可以以排阻的身份出现，四位、八位都有 ，具 体封装款式可参照 MD16 仿真版，也可以到设计所内部 PCB 库查询。 注： A\B\C\D 四类型的封装形式则为其具体尺寸标注形式为 L X S X H 1210 具体尺寸与电解电容 B 类 3528 类型相同 0805 具体尺寸： 2.0 X 1.25 X 0.5 1206 具体尺寸： 3.0 X 1.5 0X 0.5 protel 元件封装库总结 罕用的元件封装，把它背下来，这些元件封装，大家可以把它拆分成两部分来记， 如电阻 AXIAL0.3 可拆成 AXIAL 和 0.3，AXIAL 翻译成中文就是轴状的，0.3 则是该电阻在印 刷电路板上的焊盘间的距 离也就是 300m il（因为在电机领域里，是以英制单位为主的。同样的， 无极 性的电容，RAD0.1-RAD0.4 也是一样； 有 极 性的电容如电解电容，其封装为 RB.2/.4，RB.3/.6 等，其中“.2”为焊盘间距“.4”为电容圆筒的外径 常 用 元 件 封 装 尺 寸 对 于 晶 体 管 ， 那 就 直 劫 复 它 的 外 形 及 功 率 ， 大 功 率 的 晶 体 管 ， 就 用 TO—3， 中 功 率 的 晶 体 管 ， 如 果 是 扁 平 的 ， 就 用 TO-22 0， 如 果 是 金 属 壳 的 ， 就 用 TO-6...
