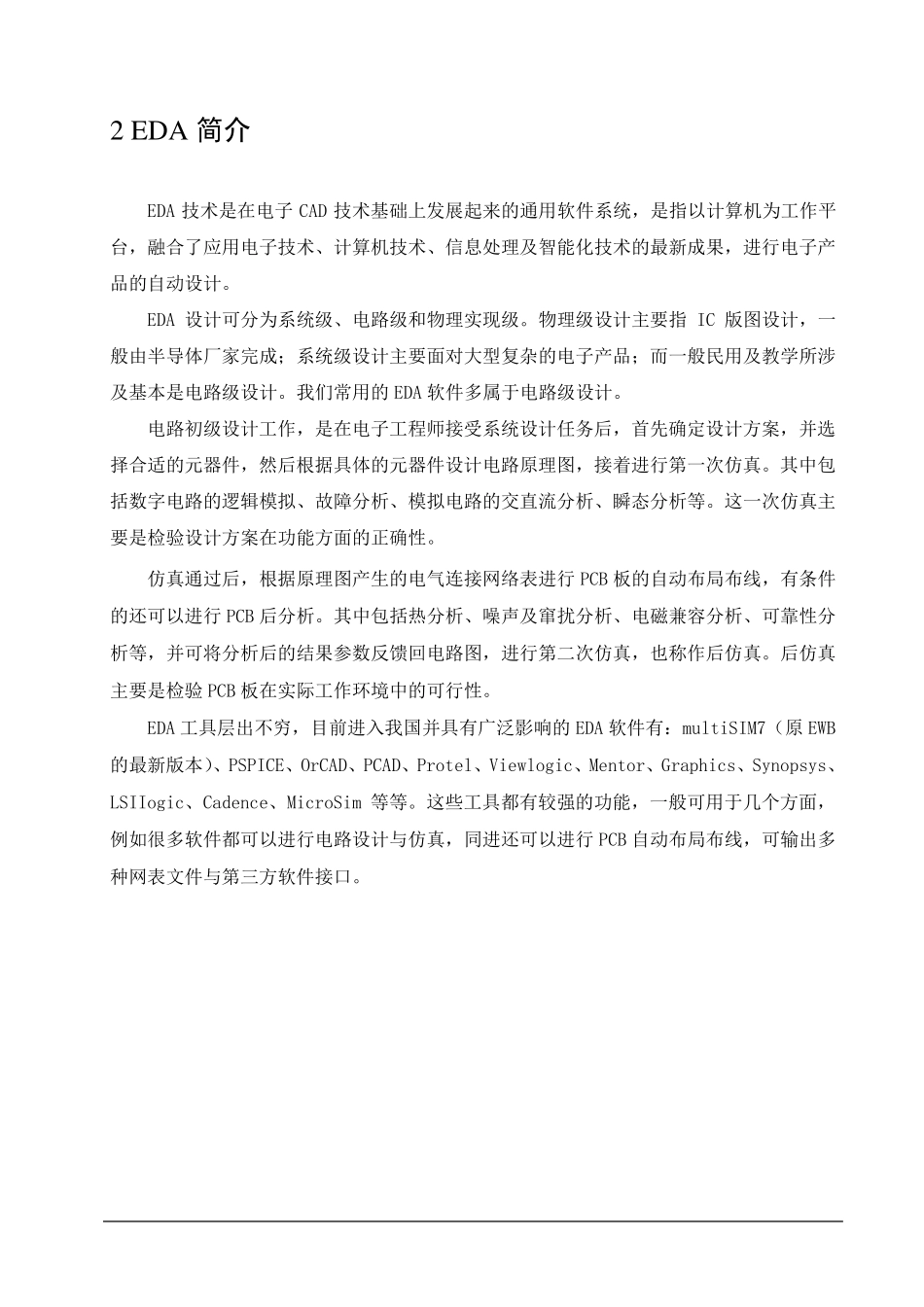

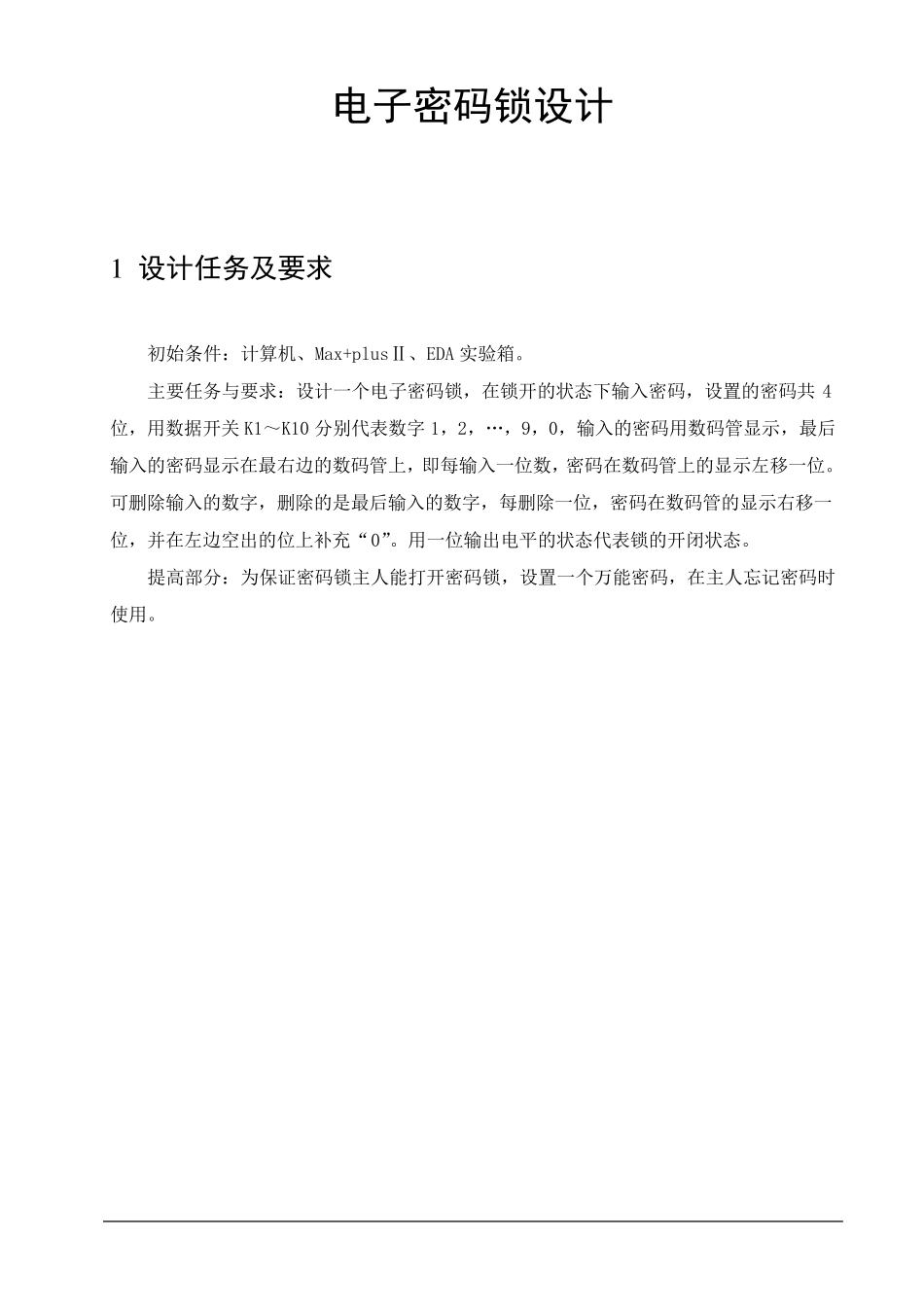

电子密码锁设计 1 设计任务及要求 初始条件：计算机、Max+plusⅡ、EDA 实验箱。 主要任务与要求：设计一个电子密码锁，在锁开的状态下输入密码，设置的密码共4位，用数据开关K1～K10 分别代表数字1，2，…，9，0，输入的密码用数码管显示，最后输入的密码显示在最右边的数码管上，即每输入一位数，密码在数码管上的显示左移一位。可删除输入的数字，删除的是最后输入的数字，每删除一位，密码在数码管的显示右移一位，并在左边空出的位上补充“0”。用一位输出电平的状态代表锁的开闭状态。 提高部分：为保证密码锁主人能打开密码锁，设置一个万能密码，在主人忘记密码时使用。 2 EDA 简介 EDA 技术是在电子CAD 技术基础上发展起来的通用软件系统，是指以计算机为工作平台，融合了应用电子技术、计算机技术、信息处理及智能化技术的最新成果，进行电子产品的自动设计。 EDA 设计可分为系统级、电路级和物理实现级。物理级设计主要指IC 版图设计，一般由半导体厂家完成；系统级设计主要面对大型复杂的电子产品；而一般民用及教学所涉及基本是电路级设计。我们常用的EDA 软件多属于电路级设计。 电路初级设计工作，是在电子工程师接受系统设计任务后，首先确定设计方案，并选择合适的元器件，然后根据具体的元器件设计电路原理图，接着进行第一次仿真。其中包括数字电路的逻辑模拟、故障分析、模拟电路的交直流分析、瞬态分析等。这一次仿真主要是检验设计方案在功能方面的正确性。 仿真通过后，根据原理图产生的电气连接网络表进行 PCB 板的自动布 局 布 线 ，有 条 件的还 可以进行 PCB 后分析。其中包括热 分析、噪 声 及窜 扰 分析、电磁 兼 容 分析、可靠 性分析等，并可将 分析后的结 果参 数反 馈 回 电路图，进行第二 次仿真，也 称 作后仿真。后仿真主要是检验PCB 板在实际 工作环 境 中的可行性。 EDA 工具层 出 不 穷 ，目 前 进入 我国 并具有 广 泛 影 响 的EDA 软件有 ： multiSIM7（ 原 EWB的最新版本）、PSPICE、OrCAD、PCAD、Protel、Viewlogic、Mentor、Graphics、Synopsys、LSIIogic、Cadence、MicroSim 等等。这些 工具都 有 较 强 的功能，一般可用于几 个 方面，例 如 很 多软件都 可以进行电路设计与 仿真，同 进还 可以进行 PCB 自动布 局 布 线 ，可输 出 多种 网表文 件与 第三 方软件接口 。 3 实验原理及电路图...
