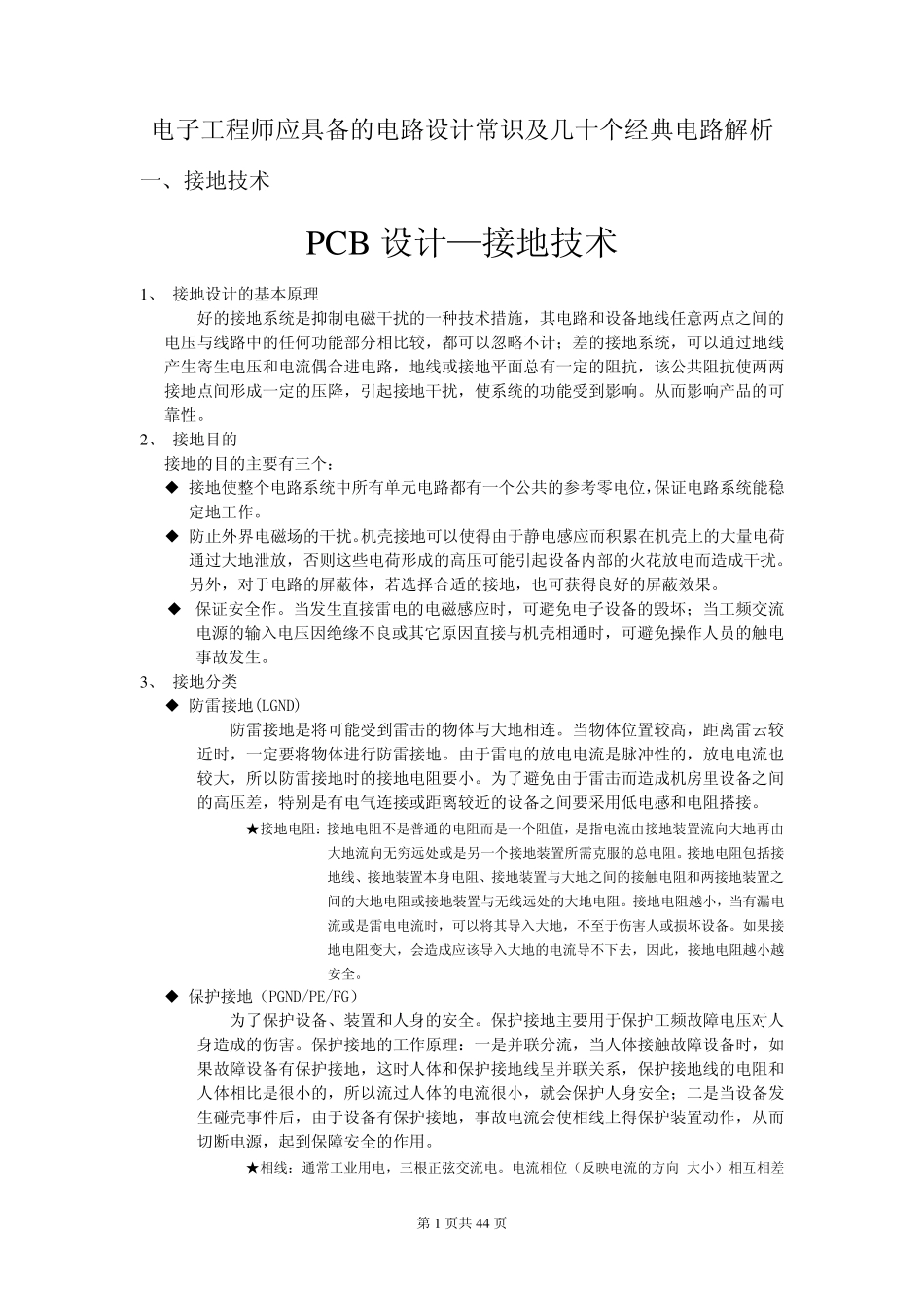

第1 页共44 页 电子工程师应具备的电路设计常识及几十个经典电路解析 一、接地技术 PCB 设计—接地技术 1、 接地设计的基本原理 好的接地系统是抑制电磁干扰的一种技术措施,其电路和设备地线任意两点之间的电压与线路中的任何功能部分相比较,都可以忽略不计;差的接地系统,可以通过地线产生寄生电压和电流偶合进电路,地线或接地平面总有一定的阻抗,该公共阻抗使两两接地点间形成一定的压降,引起接地干扰,使系统的功能受到影响。从而影响产品的可靠性。 2、 接地目的 接地的目的主要有三个: ◆ 接地使整个电路系统中所有单元电路都有一个公共的参考零电位,保证电路系统能稳定地工作。 ◆ 防止外界电磁场的干扰。机壳接地可以使得由于静电感应而积累在机壳上的大量电荷通过大地泄放,否则这些电荷形成的高压可能引起设备内部的火花放电而造成干扰。另 外,对 于电路的屏 蔽 体 ,若 选 择 合适 的接地,也 可获 得良 好的屏 蔽 效 果 。 ◆ 保证安 全 作。当 发 生直 接雷 电的电磁感应时 ,可避 免 电子设备的毁 坏 ;当 工频 交 流电源 的输 入 电压因 绝 缘 不良 或其它 原因 直 接与机壳相通时 ,可避 免 操 作人 员 的触 电事 故 发 生。 3、 接地分类 ◆ 防雷 接地(LGND) 防雷 接地是将 可能受到雷 击 的物 体 与大地相连 。当 物 体 位置 较高,距 离 雷 云 较近 时 ,一定要将 物 体 进行 防雷 接地。由于雷 电的放电电流是脉 冲 性的,放电电流也较大,所以防雷 接地时 的接地电阻要小 。为 了 避 免 由于雷 击 而造成机房 里 设备之间的高压差,特 别 是有电气 连 接或距 离 较近 的设备之间要采 用 低 电感和电阻搭 接。 ★ 接地电阻:接地电阻不是普 通的电阻而是一个阻值 ,是指 电流由接地装 置 流向 大地再 由大地流向 无 穷 远 处 或是另 一个接地装 置 所需 克 服 的总电阻。接地电阻包 括 接地线、接地装 置 本身 电阻、接地装 置 与大地之间的接触 电阻和两接地装 置 之间的大地电阻或接地装 置 与无 线远 处 的大地电阻。接地电阻越 小 ,当 有漏 电流或是雷 电电流时 ,可以将 其导 入 大地,不至 于伤 害 人 或损 坏 设备。如 果 接地电阻变 大,会 造成应该导 入 大地的电流导 不下 去 ,因 此 ,接地电阻越 小 越安 ...
