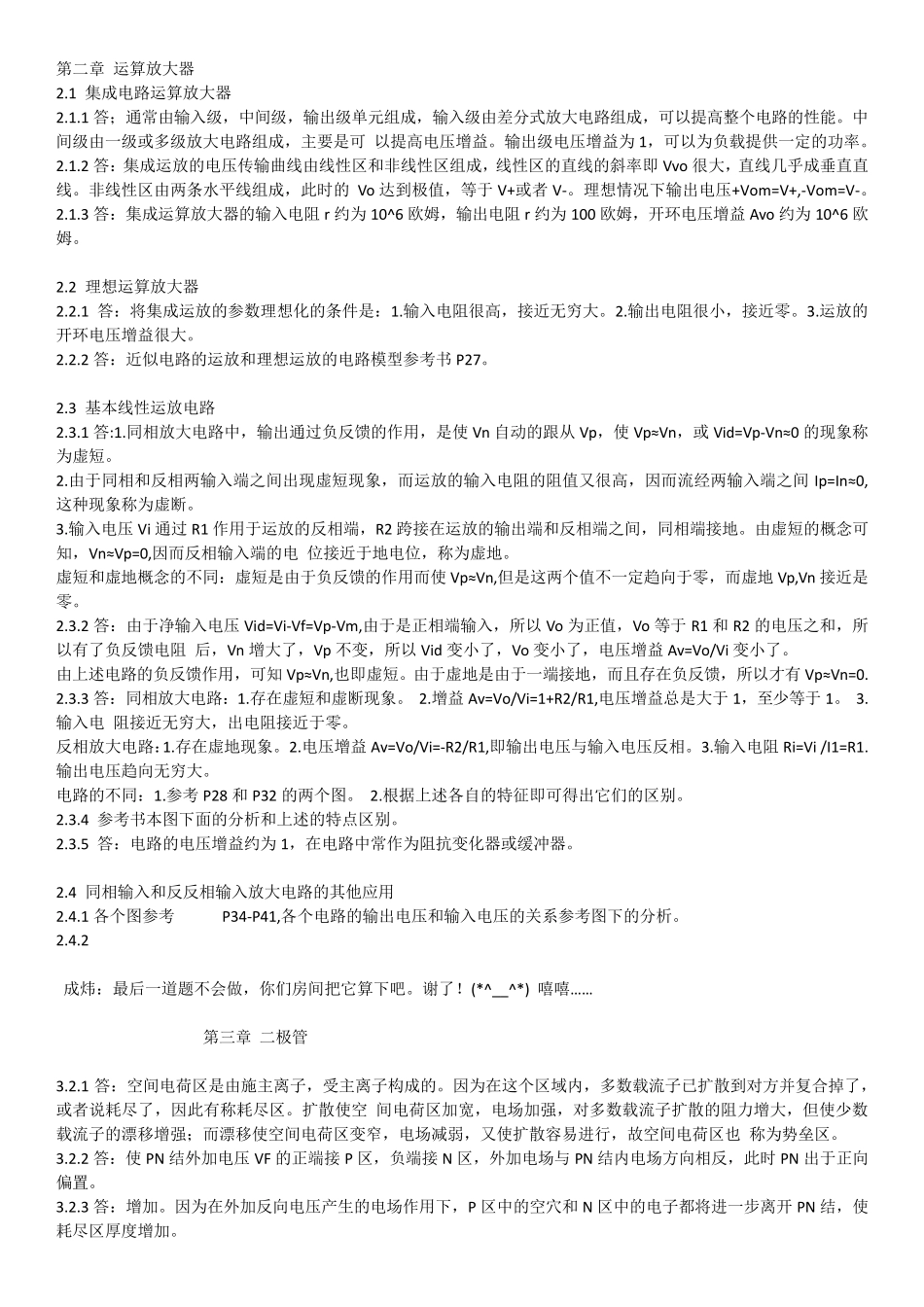

第二章 运算放大器 2.1 集成电路运算放大器 2.1.1 答；通常由输入级，中间级，输出级单元组成，输入级由差分式放大电路组成，可以提高整个电路的性能。中间级由一级或多级放大电路组成，主要是可 以提高电压增益。输出级电压增益为 1，可以为负载提供一定的功率。 2.1.2 答：集成运放的电压传输曲线由线性区和非线性区组成，线性区的直线的斜率即 Vvo 很大，直线几乎成垂直直线。非线性区由两条水平线组成，此时的 Vo 达到极值，等于 V+或者 V-。理想情况下输出电压+Vom=V+,-Vom=V-。 2.1.3 答：集成运算放大器的输入电阻 r 约为 10^6 欧姆，输出电阻 r 约为 100 欧姆，开环电压增益 Avo 约为 10^6 欧姆。 2.2 理想运算放大器 2.2.1 答：将集成运放的参数理想化的条件是：1.输入电阻很高，接近无穷大。2.输出电阻很小，接近零。3.运放的开环电压增益很大。 2.2.2 答：近似电路的运放和理想运放的电路模型参考书 P27。 2.3 基本线性运放电路 2.3.1 答:1.同相放大电路中，输出通过负反馈的作用，是使 Vn 自动的跟从 Vp，使 Vp≈Vn，或 Vid=Vp-Vn≈0 的现象称为虚短。 2.由于同相和反相两输入端之间出现虚短现象，而运放的输入电阻的阻值又很高，因而流经两输入端之间Ip=In≈0,这种现象称为虚断。 3.输入电压 Vi 通过 R1 作用于运放的反相端，R2 跨接在运放的输出端和反相端之间，同相端接地。由虚短的概念可知，Vn≈Vp=0,因而反相输入端的电 位接近于地电位，称为虚地。 虚短和虚地概念的不同：虚短是由于负反馈的作用而使 Vp≈Vn,但是这两个值不一定趋向于零，而虚地Vp,Vn 接近是零。 2.3.2 答：由于净输入电压 Vid=Vi-Vf=Vp-Vm,由于是正相端输入，所以Vo 为正值，Vo 等于 R1 和 R2 的电压之和，所以有了负反馈电阻 后，Vn 增大了，Vp 不变，所以Vid 变小了，Vo 变小了，电压增益 Av=Vo/Vi 变小了。 由上述电路的负反馈作用，可知Vp≈Vn,也即虚短。由于虚地是由于一端接地，而且 存 在负反馈，所以才 有Vp≈Vn=0. 2.3.3 答：同相放大电路：1.存 在虚短和虚断现象。 2.增益 Av=Vo/Vi=1+R2/R1,电压增益总 是大于 1，至 少 等于 1。 3.输入电 阻接近无穷大，出电阻接近于零。 反相放大电路：1.存 在虚地现象。 2.电压增益 Av=Vo/Vi=-R2/R1,即输出电压与 输入电压反相。 3.输入电阻 Ri=Vi /I1=R1.输出电压趋向无穷大。 电路的不同：1.参考 P28 和...
