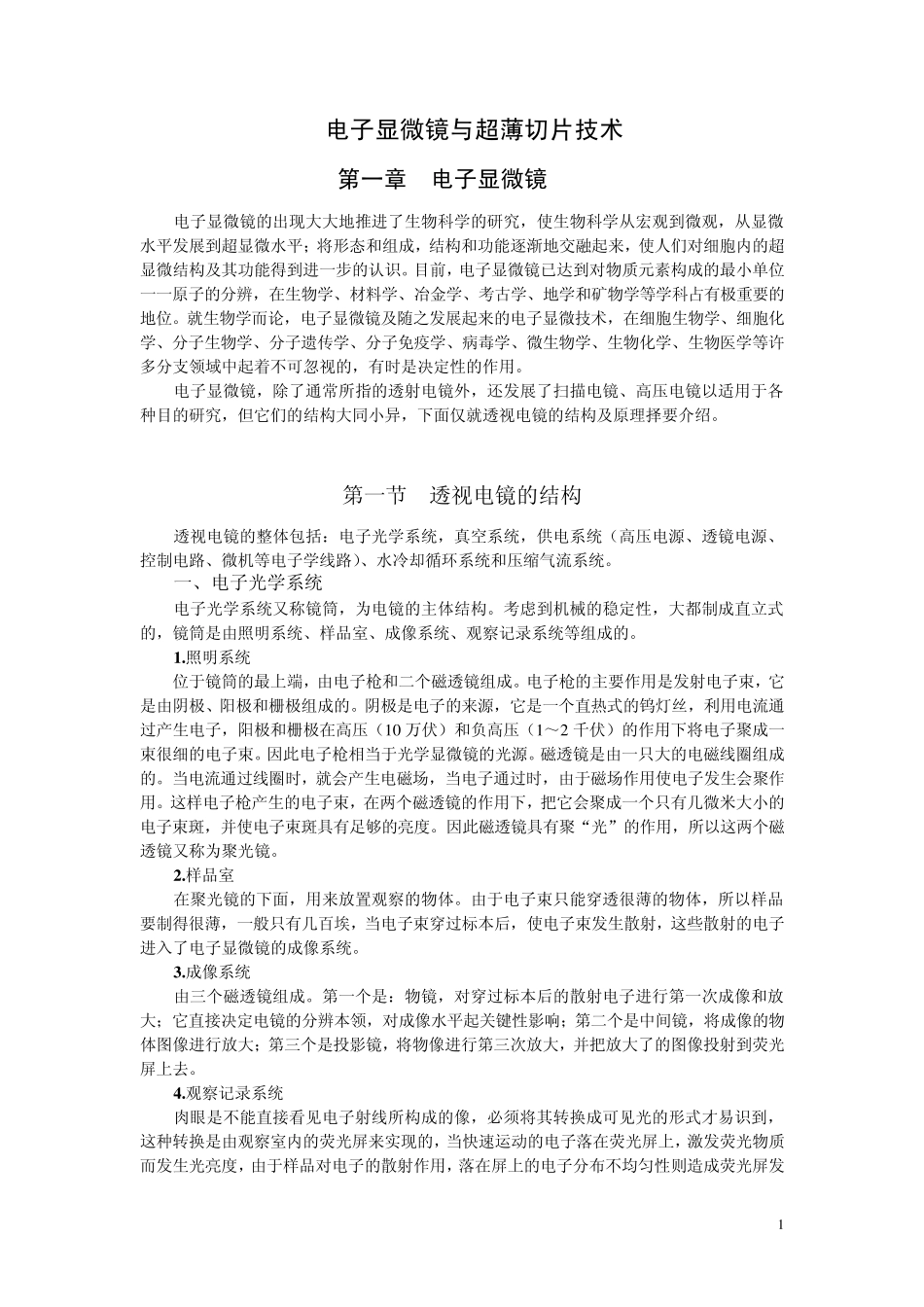

电子显微镜与超薄切片技术_第1页
1/16

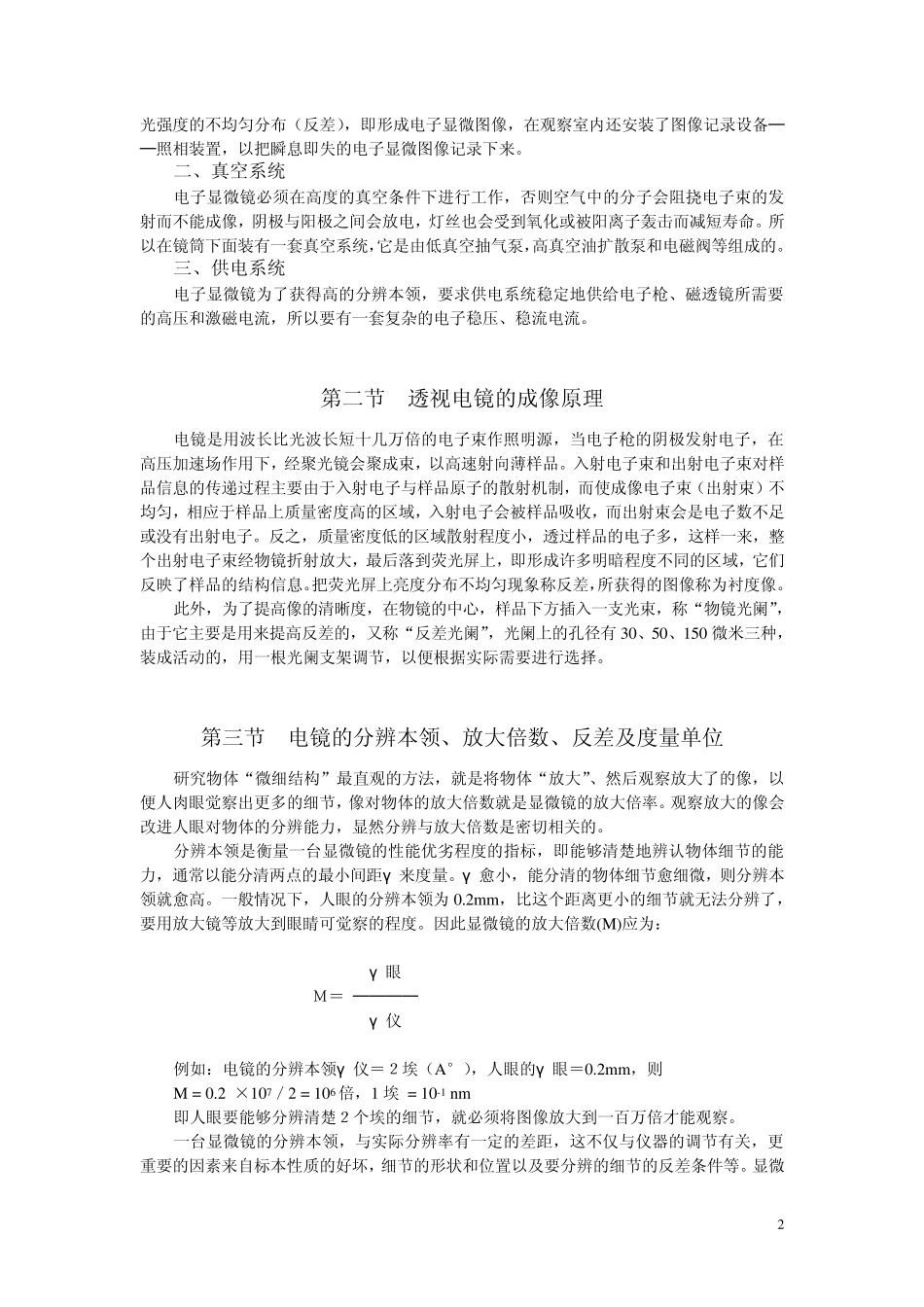

电子显微镜与超薄切片技术_第2页
2/16

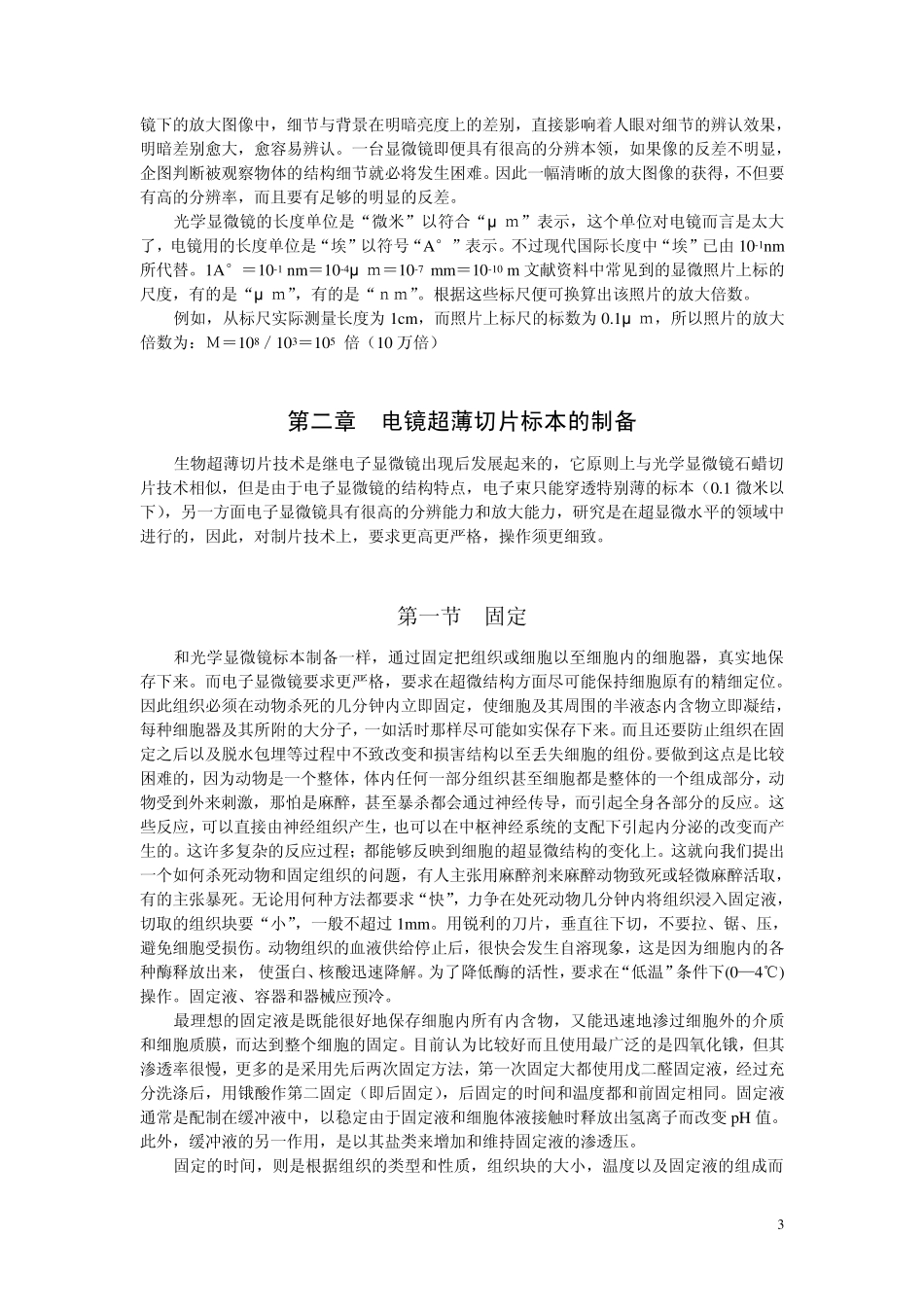

电子显微镜与超薄切片技术_第3页
3/16
1 电子显微镜与超薄切片技术 第一章 电子显微镜 电子显微镜的出现大大地推进了生物科学的研究,使生物科学从宏观到微观,从显微水平发展到超显微水平;将形态和组成,结构和功能逐渐地交融起来,使人们对细胞内的超显微结构及其功能得到进一步的认识。目前,电子显微镜已达到对物质元素构成的最小单位一一原子的分辨,在生物学、材料学、冶金学、考古学、地学和矿物学等学科占有极重要的地位。就生物学而论,电子显微镜及随之发展起来的电子显微技术,在细胞生物学、细胞化学、分子生物学、分子遗传学、分子免疫学、病毒学、微生物学、生物化学、生物医学等许多分支领域中起着不可忽视的,有时是决定性的作用。 电子显微镜,除了通常所指的透射电镜外,还发展了扫描电镜、高压电镜以适用于各种目的研究,但它们的结构大同小异,下面仅就透视电镜的结构及原理择要介绍。 第一节 透视电镜的结构 透视电镜的整体包括:电子光学系统,真空系统,供电系统(高压电源、透镜电源、控制电路、微机等电子学线路)、水冷却循环系统和压缩气流系统。 一、电子光学系统 电子光学系统又称镜筒,为电镜的主体结构。考虑到机械的稳定性,大都制成直立式的,镜筒是由照明系统、样品室、成像系统、观察记录系统等组成的。 1 .照明系统 位于镜筒的最上端,由电子枪和二个磁透镜组成。电子枪的主要作用是发射电子束,它是由阴极、阳极和栅极组成的。阴极是电子的来源,它是一个直热式的钨灯丝,利用电流通过产生电子,阳极和栅极在高压(1 0 万伏)和负高压(1 ~2 千伏)的作用下将电子聚成一束很细的电子束。因此电子枪相当于光学显微镜的光源。磁透镜是由一只大的电磁线圈组成的。当电流通过线圈时,就会产生电磁场,当电子通过时,由于磁场作用使电子发生会聚作用。这样电子枪产生的电子束,在两个磁透镜的作用下,把它会聚成一个只有几微米大小的电子束斑,并使电子束斑具有足够的亮度。因此磁透镜具有聚“光”的作用,所以这两个磁透镜又称为聚光镜。 2 .样品室 在聚光镜的下面,用来放置观察的物体。由于电子束只能穿透很薄的物体,所以样品要制得很薄,一般只有几百埃,当电子束穿过标本后,使电子束发生散射,这些散射的电子进入了电子显微镜的成像系统。 3 .成像系统 由三个磁透镜组成。第一个是:物镜,对穿过标本后的散射电子进行第一次成像和放大;它直接决定电镜的分辨本领,对成像水平起关键性影响;第二个是中间镜,将成像的物...
