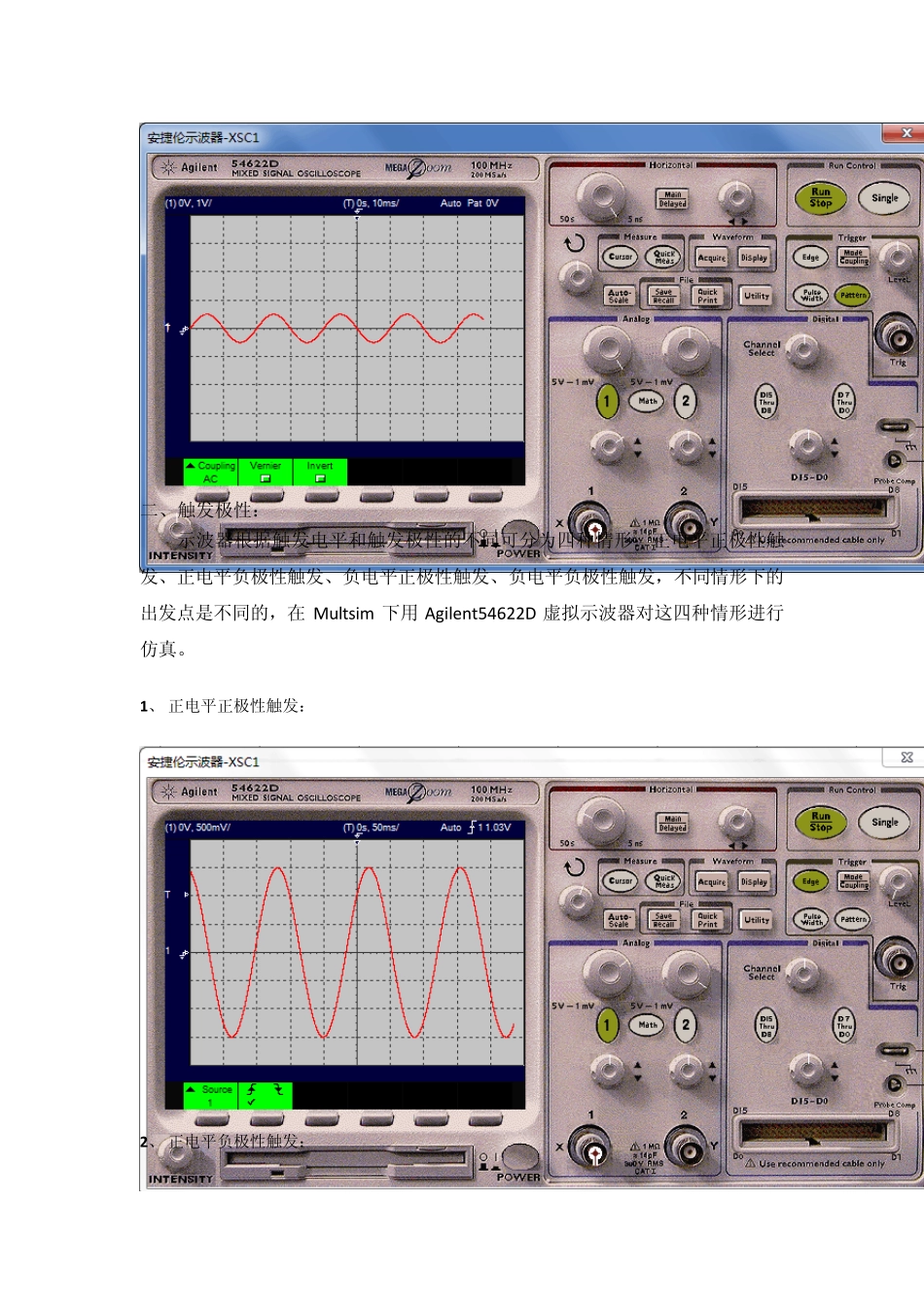

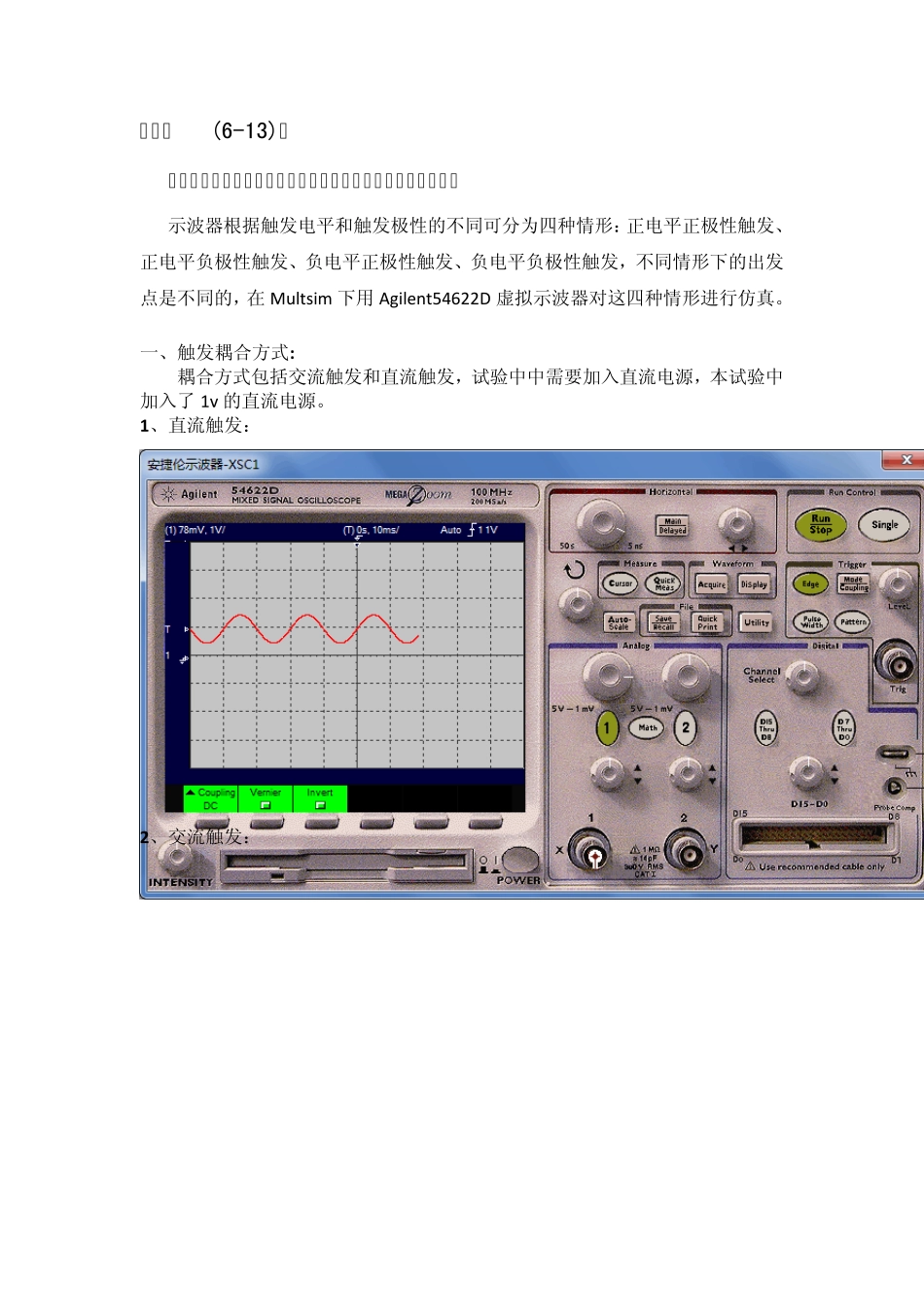

电子测量实验报告 实验一(6-13)： 触发电平、触发极性、触发耦合方式对示波器波形显示的影响 示波器根据触发电平和触发极性的不同可分为四种情形：正电平正极性触发、正电平负极性触发、负电平正极性触发、负电平负极性触发，不同情形下的出发点是不同的，在 Multsim 下用 Agilent54622D 虚拟示波器对这四种情形进行仿真。 一、触发耦合方式: 耦合方式包括交流触发和直流触发，试验中中需要加入直流电源，本试验中加入了 1v 的直流电源。 1、直流触发： 2、交流触发： 二、触发极性： 示波器根据触发电平和触发极性的不同可分为四种情形：正电平正极性触发、正电平负极性触发、负电平正极性触发、负电平负极性触发，不同情形下的出发点是不同的，在 Mu ltsim 下用 Agilent54622D 虚拟示波器对这四种情形进行仿真。 1、 正电平正极性触发： 2、 正电平负极性触发： 3、 负电平正极性触发： 4、负电平负极性触发： 大作业一(7-14)： 网络分析仪 一、基本功能 网络分析仪是测量网络参数的一种新型仪器，可直接测量有源或无源、可逆或不可逆的双口和单口网络的复数散射参数，并以扫频方式给出各散射参数的幅度、相位频率特性。自动网络分析仪能对测网络分析仪的网络是指一组内部相互关联的电子元器件。 网络分析仪的功能之一是量化两个射频元件间的阻抗不匹配，最大限度地提高功率效率和信号的完整性。每当射频信号由一个元件进入另一个时，总会有一部分信号被反射，而另一部分被传输。网络分析仪产生一个正弦信号，通常是一个扫频信号。有响应时，会传输并且反射入射信号。传输和反射信号的强度通常随着入射信号的频率发生变化。 网络分析仪可以分为标量（只包含幅度信息）和矢量（包含幅度和相位信息）两种分析仪。近年来矢量网络分析仪由于其较低的成本和高效的制造技术，流行度超过了标量网络分析仪。 二、基本原理： （1 ）网络分析仪的基本结构 网络分析仪主要包括合成信号源、S 参数测试装置、幅相接收机和显示部分。网络分析仪的基本结构如下图所示： 合成信号源由 3～6GHz YIG振荡器、3.8GHz介质振荡器、源模块组件、时钟参考和小数环组成。一次能够产生 30k～6GHz 的信号，此信号与幅相接收机中心频率相同，可以实现同步扫描。 S 参数测试装置由定向耦合器和开关构成，用于分离被测件的入射信号 R、反射信号 A 和传输信号 B。网络分析仪的基本结构绝大部分在测试装置中实现，一旦分析仪测...
