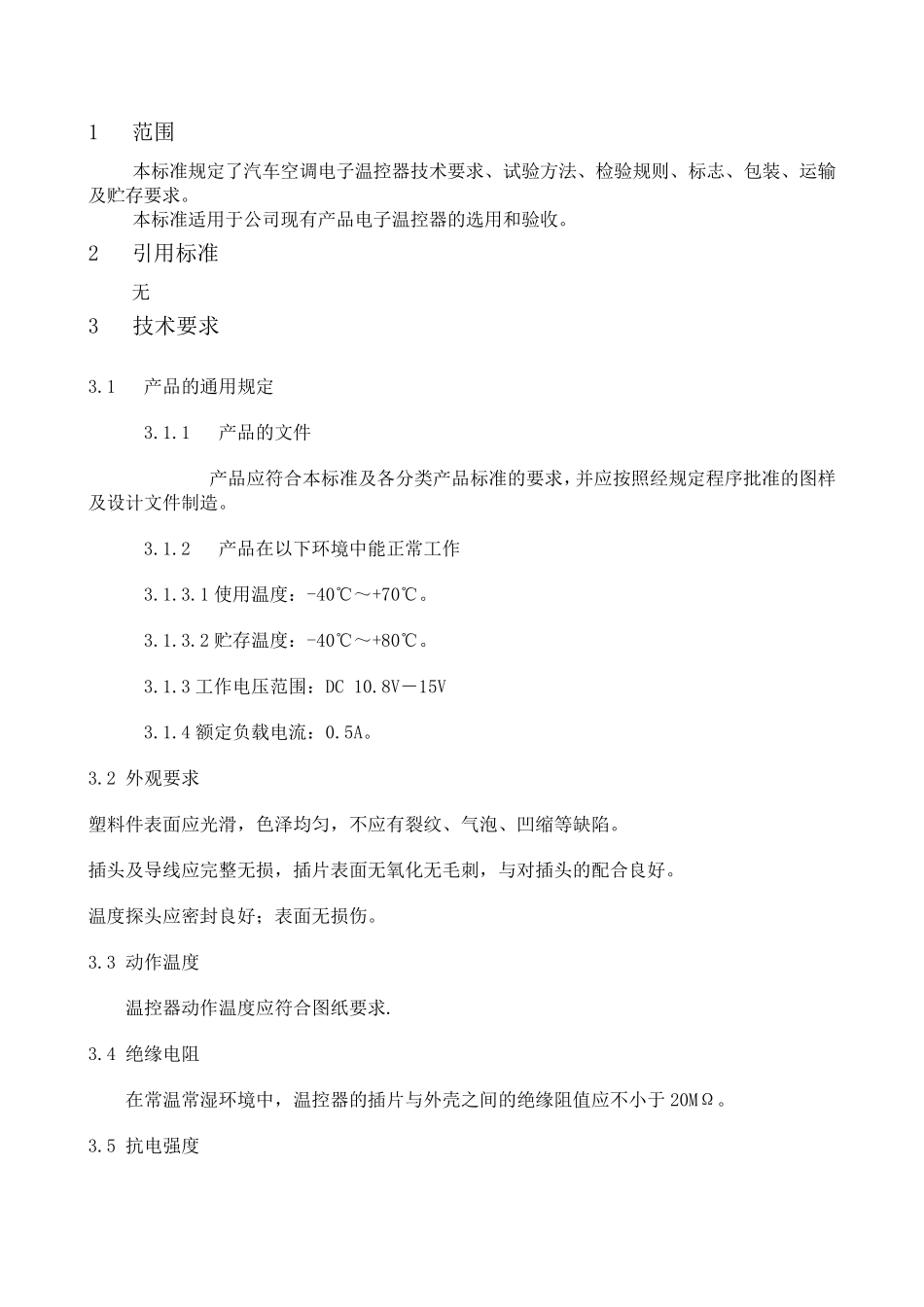

1 范 围 本 标 准 规 定 了 汽 车 空 调 电 子 温 控 器 技 术 要 求 、 试 验 方 法 、 检 验 规 则 、 标 志 、 包 装 、 运 输及 贮 存 要 求 。 本 标 准 适 用 于 公 司 现 有 产 品 电 子 温 控 器 的 选 用 和 验 收 。 2 引 用 标 准 无 3 技 术 要 求 3.1 产 品 的 通 用 规 定 3.1.1 产 品 的 文 件 产 品 应 符 合 本 标 准 及 各 分 类 产 品 标 准 的 要 求 ，并 应 按 照 经 规 定 程 序 批 准 的 图 样及 设 计 文 件 制 造 。 3.1.2 产 品 在 以 下 环 境 中 能 正 常 工 作 3.1.3.1 使 用 温 度 ： -40℃ ～ +70℃ 。 3.1.3.2 贮 存 温 度 ： -40℃ ～ +80℃ 。 3.1.3 工 作 电 压 范 围 ： DC 10.8V－ 15V 3.1.4 额 定 负 载 电 流 ： 0.5A。 3.2 外 观 要 求 塑 料 件 表 面 应 光 滑 ， 色 泽 均 匀 ， 不 应 有 裂 纹 、 气 泡 、 凹 缩 等 缺 陷 。 插 头 及 导 线 应 完 整 无 损 ， 插 片 表 面 无 氧 化无 毛刺， 与对插 头 的 配合 良好。 温 度 探头 应 密封良好；表 面 无 损 伤。 3.3 动作 温 度 温 控 器 动作 温 度 应 符 合 图 纸要 求 . 3.4 绝缘电 阻 在 常 温 常 湿环 境 中 ， 温 控 器 的 插 片 与外 壳之间的 绝缘阻值应 不 小于 20MΩ。 3.5 抗电 强度 在常温、常湿的环境中，温控器的插片与外壳之间承受500V、50HZ 正弦电压，在泄漏电流不超过1mA 的条件下，历时1min 应无击穿和闪络现象 3.6 耐过电压强度 温控器在电源端电压为DC16.5V±0.2V 并带有 0.5A 负载的条件下，工作 1h 后，不应有任何损坏，且动作温度值的偏差应不大于 0.5℃。 3.7 耐反向电压 温控器应能承受lmin 的电源极性反接电压试验而不损坏，反接电压值 14V±0.2V，且动作温度值的偏差应不大于 0.5℃ 3.8 插片安装强度 温控器的插片应安装牢固，对各插片施加 60N，持续 30S 的拉力和压力后，应无松动或损伤。 3.9 高温存放 温控器在80℃±3℃的高温环境中，持续放置 48h，然后检测外观应满足 3.3 要求，且动作温度值的偏差应不大于 0.5℃。 3.10 高低温冲击 温控器按以下步骤进行...
