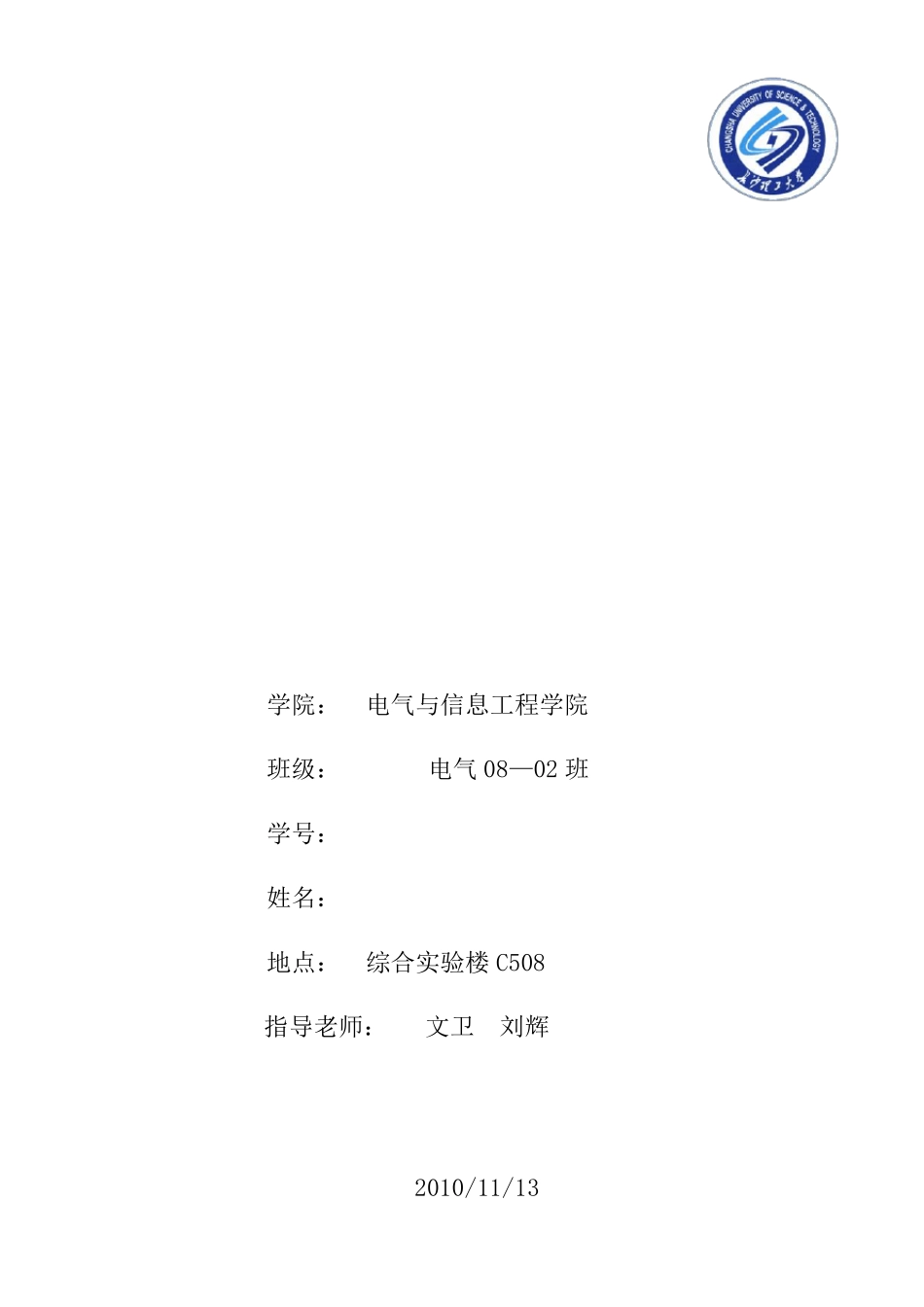

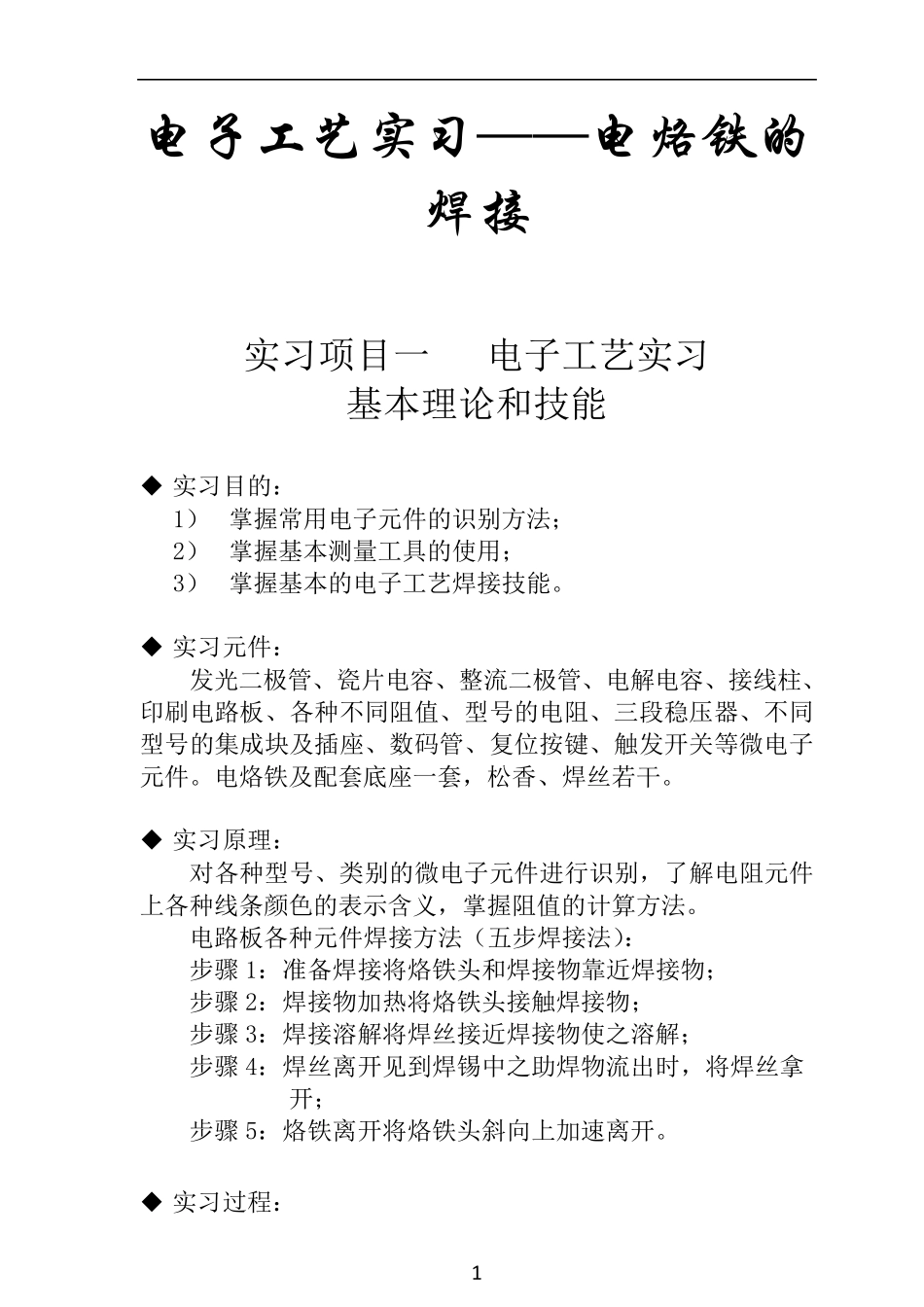

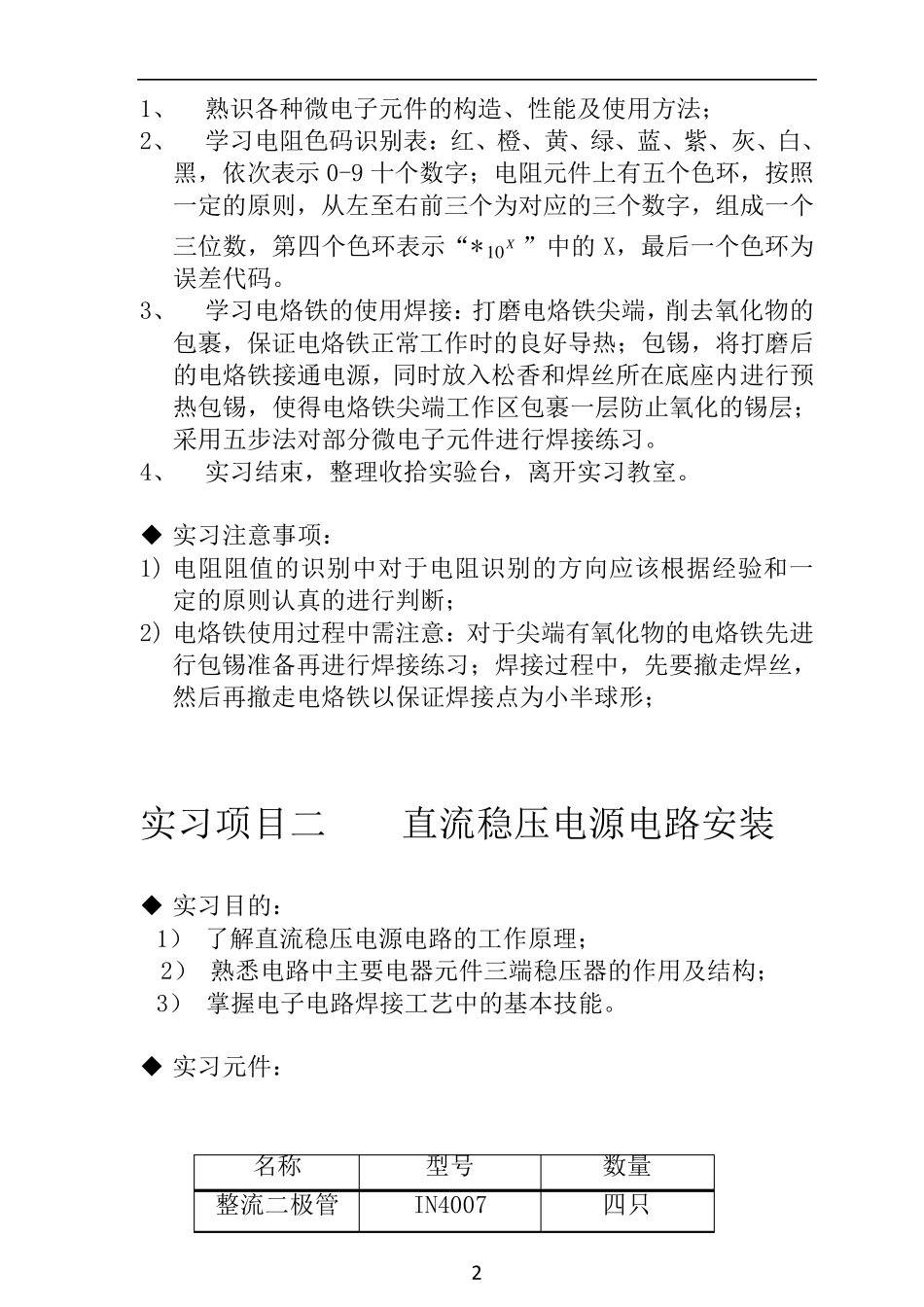

学院： 电气与信息工程学院 班级： 电气08—02 班 学号： ************ 姓名： *** 地点： 综合实验楼 C508 指导老师： 文卫 刘辉 2010/11/13 1 电 子 工 艺 实 习 — — 电 烙 铁 的焊 接 实习项目一 电子工艺实习 基本理论和技能 实习目的： 1） 掌握常用电子元件的识别方法； 2） 掌握基本测量工具的使用； 3） 掌握基本的电子工艺焊接技能。 实习元件： 发光二极管、瓷片电容、整流二极管、电解电容、接线柱、印刷电路板、各种不同阻值、型号的电阻、三段稳压器、不同型号的集成块及插座、数码管、复位按键、触发开关等微电子元件。电烙铁及配套底座一套，松香、焊丝若干。 实习原理： 对各种型号、类别的微电子元件进行识别，了解电阻元件上各种线条颜色的表示含义，掌握阻值的计算方法。 电路板各种元件焊接方法（五步焊接法）： 步骤 1：准备焊接将烙铁头和焊接物靠近焊接物； 步骤 2：焊接物加热将烙铁头接触焊接物； 步骤 3：焊接溶解将焊丝接近焊接物使之溶解； 步骤 4：焊丝离开见到焊锡中之助焊物流出时，将焊丝拿 开； 步骤 5：烙铁离开将烙铁头斜向上加速离开。 实习过程： 2 1、 熟识各种微电子元件的构造、性能及使用方法； 2、 学习电阻色码识别表：红、橙、黄、绿、蓝、紫、灰、白、黑，依次表示0-9 十个数字；电阻元件上有五个色环，按照一定的原则，从左至右前三个为对应的三个数字，组成一个三位数，第四个色环表示“* 10 X ”中的X，最后一个色环为误差代码。 3、 学习电烙铁的使用焊接：打磨电烙铁尖端，削去氧化物的包裹，保证电烙铁正常工作时的良好导热；包锡，将打磨后的电烙铁接通电源，同时放入松香和焊丝所在底座内进行预热包锡，使得电烙铁尖端工作区包裹一层防止氧化的锡层；采用五步法对部分微电子元件进行焊接练习。 4、 实习结束，整理收拾实验台，离开实习教室。 实习注意事项： 1) 电阻阻值的识别中对于电阻识别的方向应该根据经验和一定的原则认真的进行判 断 ； 2) 电烙铁使用过 程 中需 注意：对于尖端有氧化物的电烙铁先 进行包锡准 备 再 进行焊接练习；焊接过 程 中，先 要 撤 走 焊丝，然 后再 撤 走 电烙铁以 保证焊接点 为小 半 球 形 ； 实习项目 二 直 流 稳 压 电源电路 安 装 实习目 的： 1） 了 解 直 流 稳 压 电源电路 的工作原理； 2）...
