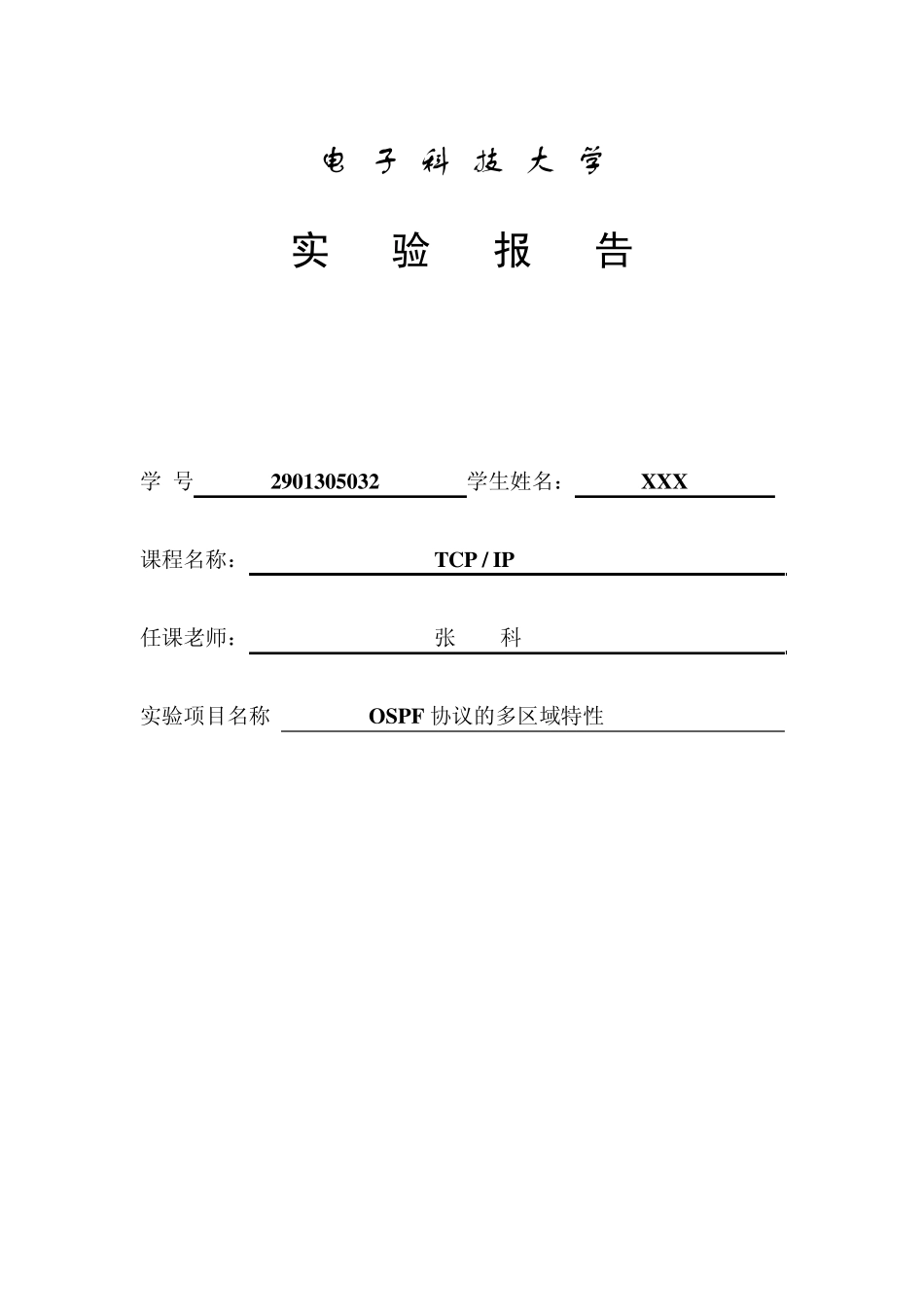

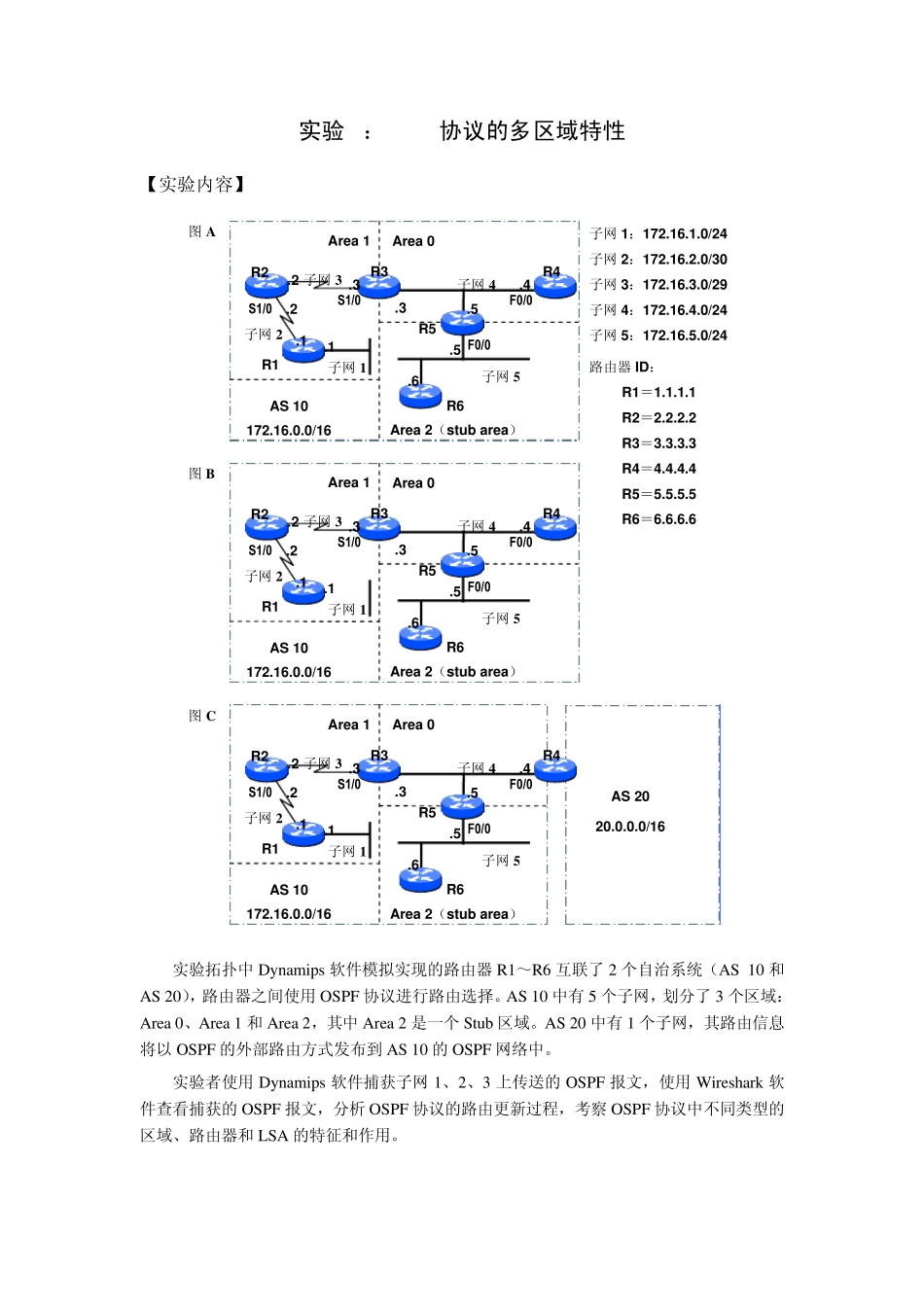

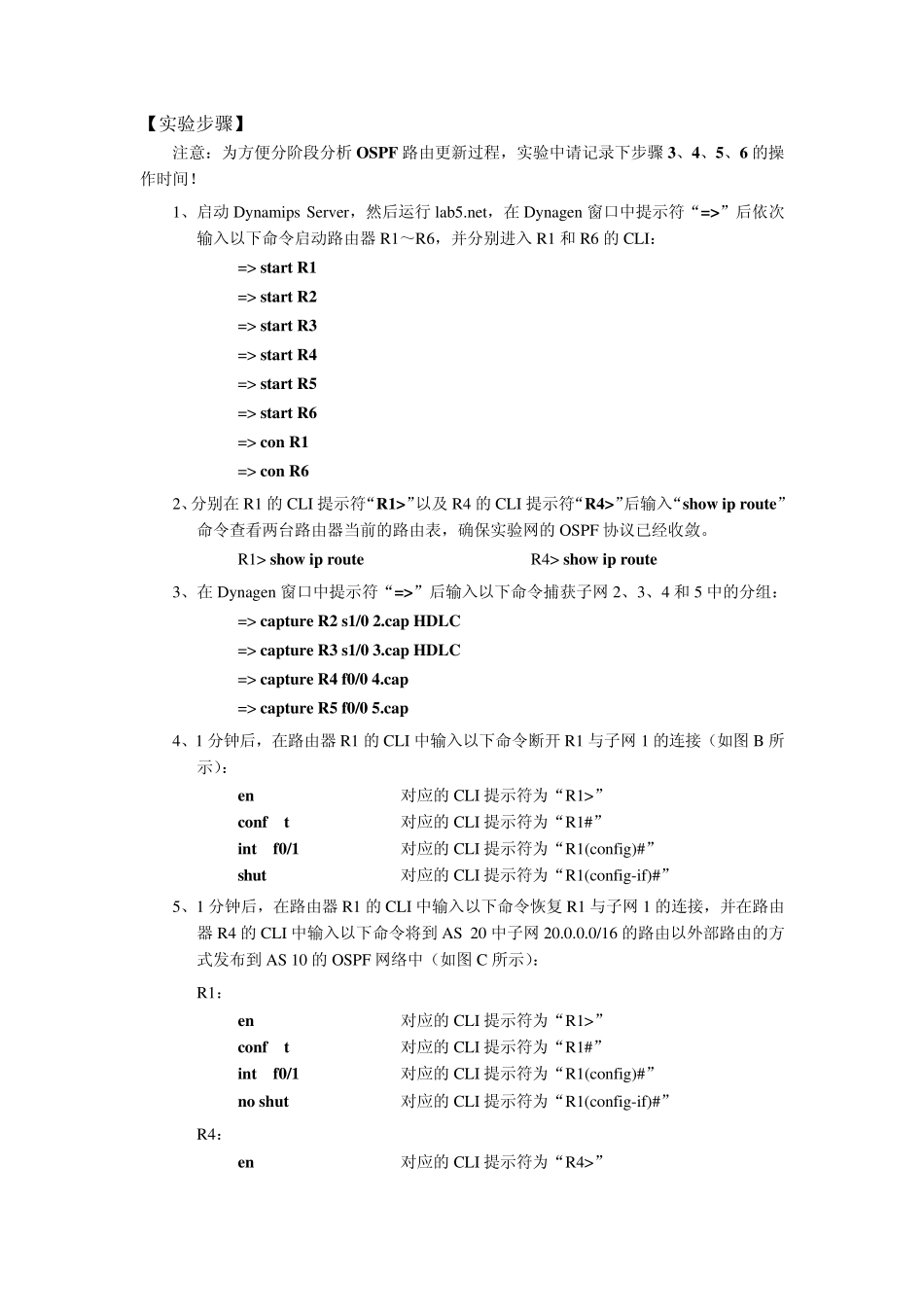

电 子 科 技 大 学 实 验 报 告 学 号 2901305032 学生姓名： XXX 课程名称： TCP / IP 任课老师： 张 科 实验项目名称 OSPF 协议的多区域特性 实验5：OSPF协议的多区域特性 【实验内容】 实验拓扑中Dy namips 软件模拟实现的路由器R1～R6 互联了2 个自治系统（AS 10 和AS 20），路由器之间使用OSPF 协议进行路由选择。AS 10 中有5 个子网，划分了3 个区域：Area 0、Area 1 和Area 2，其中Area 2 是一个Stu b 区域。AS 20 中有1 个子网，其路由信息将以 OSPF 的外部路由方式发布到 AS 10 的OSPF 网络中。 实验者使用Dy namips 软件捕获子网1、2、3 上传送的OSPF 报文，使用Wireshark 软件查看捕获的OSPF 报文，分析 OSPF 协议的路由更新过程，考察 OSPF 协议中不同类型的区域、路由器和LSA 的特征和作用。 子网1：172.16.1.0/24 子网2：172.16.2.0/30 子网3：172.16.3.0/29 子网4：172.16.4.0/24 子网5：172.16.5.0/24 路由器ID： R1＝1.1.1.1 R2＝2.2.2.2 R3＝3.3.3.3 R4＝4.4.4.4 R5＝5.5.5.5 R6＝6.6.6.6 图 A 图 C 图 B AS 20 20.0.0.0/16 子网1 子网2 R1 R3 子网4 子网5 R2 .1 .2 .3 R5 R6 R4 Area 1 Area 2（stu b area） Area 0 AS 10 172.16.0.0/16 .3 .5 .5 .6 .4 S1/0 F0/0 F0/0 .1 .2 子网3 S1/0 子网1 子网2 R1 R3 子网4 子网5 R2 .1 .2 .3 R5 R6 R4 Area 1 Area 2（stu b area） Area 0 AS 10 172.16.0.0/16 .3 .5 .5 .6 .4 S1/0 F0/0 F0/0 .1 .2 子网3 S1/0 子网1 子网2 R1 R3 子网4 子网5 R2 .1 .2 .3 R5 R6 R4 Area 1 Area 2（stu b area） Area 0 AS 10 172.16.0.0/16 .3 .5 .5 .6 .4 S1/0 F0/0 F0/0 .1 .2 子网3 S1/0 【实验步骤】 注意：为方便分阶段分析OSPF 路由更新过程，实验中请记录下步骤3、4、5、6 的操作时间！ 1、启动Dy namips Serv er，然后运行lab5.net，在Dy nagen 窗口中提示符“=>”后依次输入以下命令启动路由器 R1～R6，并分别进入 R1 和 R6 的CLI： => start R1 => start R2 => start R3 => start R4 => start R5 => start R6 => con R1 => con R6 2、分别在R1 的CLI 提示符“R1>”以及 R4 的CLI 提示符“R4>”后输入“show ip route”命令查看两...
