电子经纬仪使用方法_以及如何放线

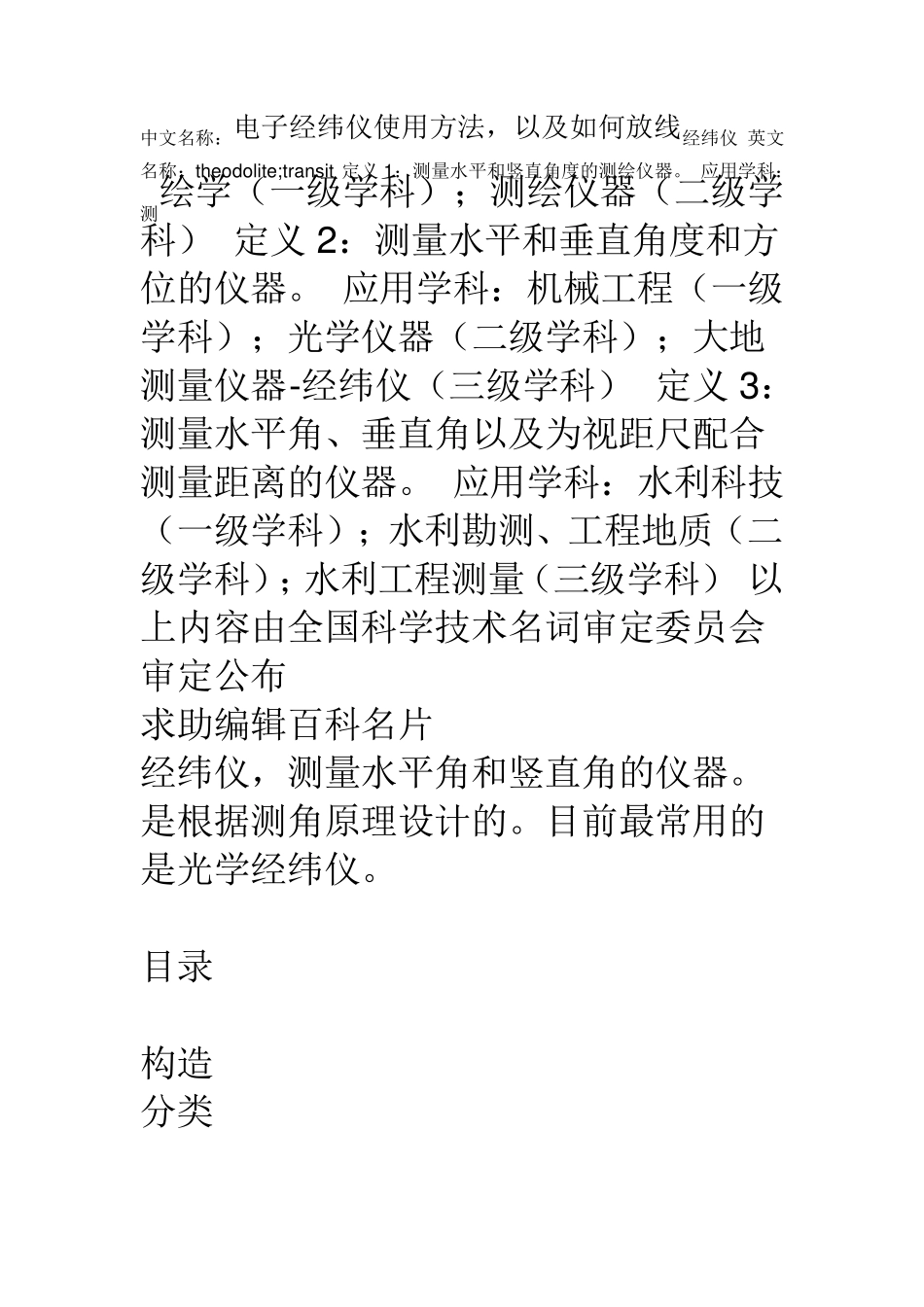

中文名称：电子经纬仪使用方法，以及如何放线经纬仪 英文名称：theodolite;transit 定义1：测量水平和竖直角度的测绘仪器。 应用学科：测绘学（一级学科）；测绘仪器（二级学科） 定义2：测量水平和垂直角度和方位的仪器。 应用学科：机械工程（一级学科）；光学仪器（二级学科）；大地测量仪器-经纬仪（三级学科） 定义3：测量水平角、垂直角以及为视距尺配合测量距离的仪器。 应用学科：水利科技（一级学科）；水利勘测、工程地质（二级学科）；水利工程测量（三级学科） 以上内容由全国科学技术名词审定委员会审定公布 求助编辑百科名片 经纬仪，测量水平角和竖直角的仪器。是根据测角原理设计的。目前最常用的是光学经纬仪。 目录 构造 分类 用途和工作原理 自制方法 编辑本段构造 经纬仪结构机器部件一、经纬仪的结构（主要常用部件）： 经纬仪 1 望远镜制动螺旋 2 望远镜 3 望远镜微动螺旋 4 水平制动 5 水平微动螺旋 6 脚螺旋 9 光学瞄准器 1 0 物镜调焦 1 1 目镜调焦 1 2 度盘读数显微镜调焦 1 3 竖盘指标管水准器微动螺旋 1 4 光学对中器 1 5 基座圆水准器 1 6 仪器基座 1 7 竖直度盘 1 8 垂直度盘照明镜 1 9 照准部管水准器 2 0 水平度盘位置变换手轮 望远镜与竖盘固连，安装在仪器的支架上，这一部分称为仪器的照准部，属于仪器的上部。望远镜连同竖盘可绕横轴在垂直面内转动，望远镜的视准轴应与横轴正交，横轴应通过水盘的刻画中心。照准部的数轴（照准部旋转轴）插入仪器基座的轴套内，照准部可以作水平转动。 编辑本段分类 经纬仪根据度盘刻度和读数方式的不同，分为游标经纬仪，光学经纬仪和电子经纬仪。目前我国主要使用光学经纬仪和电子经纬仪，游标经纬仪早已淘汰。 电子经纬仪 光学经纬仪 光学经纬仪 电子经纬仪 光学经纬的水平度盘和竖直度盘用玻璃制成，在度盘平面的周诶边缘刻有等间隔的分 经纬仪 划线，两相邻分划线间距所对的圆心角称为度盘的格值，又称度盘的最小分格值。一般以格值的大小确定精度，分为： DJ6 度盘格值为1° DJ2 度盘格值为20′ DJ1 （T3）度盘格值为4′ 按精度从高精度到低精度分：DJ07,DJ1,DJ2,DJ6,DJ30 等（D,J 分别为大地和经纬仪的首字母） 经纬仪是测量任务中用于测量角度的精密测量仪器，可以用于测量角度、工程放样以及粗略的距离测取。整套仪器由仪器、脚架部两部分组成。 应用举列(已知 A、B 两点...
