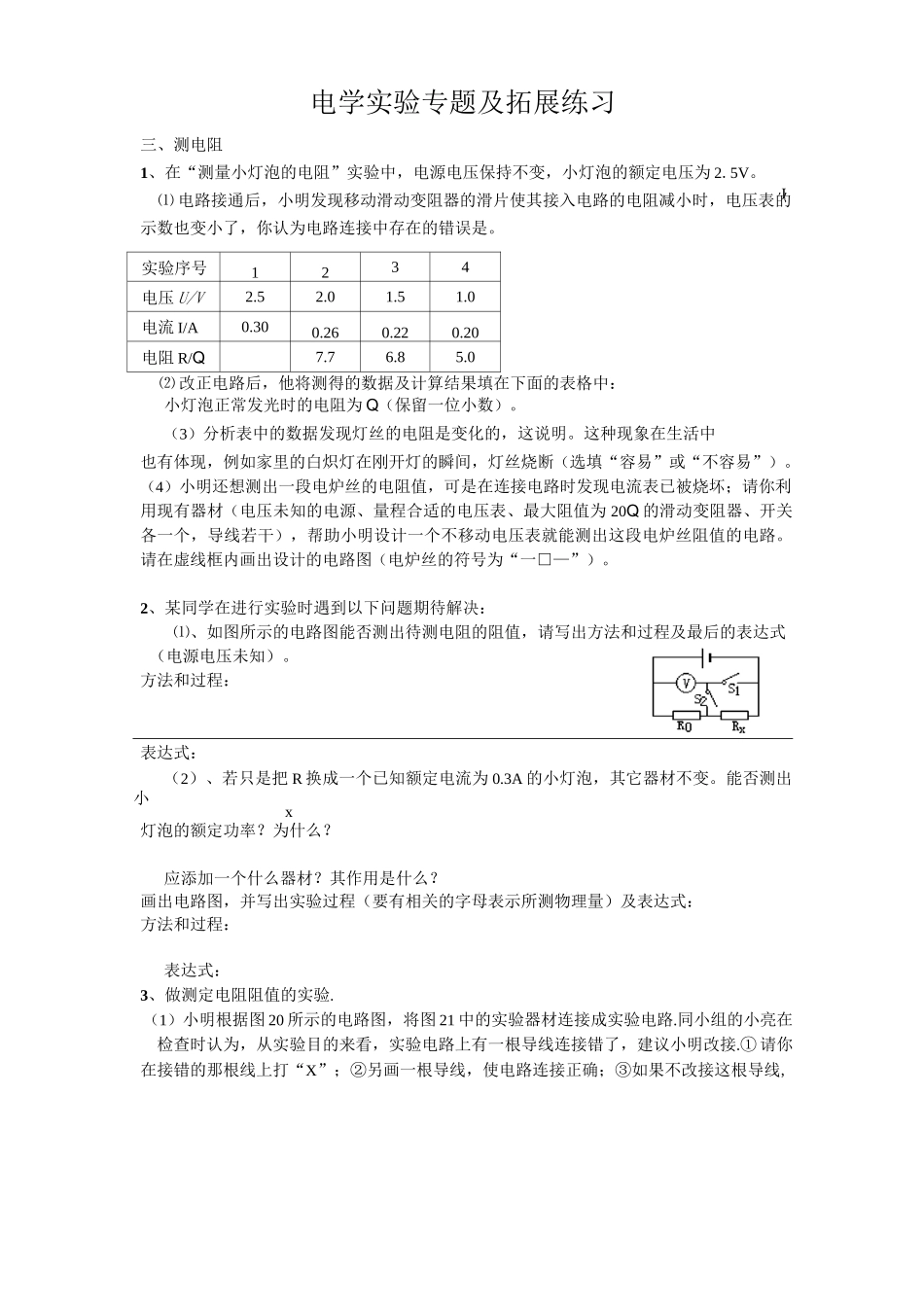

I电学实验专题及拓展练习三、测电阻1、在“测量小灯泡的电阻”实验中,电源电压保持不变,小灯泡的额定电压为 2.5V。⑴ 电路接通后,小明发现移动滑动变阻器的滑片使其接入电路的电阻减小时,电压表的示数也变小了,你认为电路连接中存在的错误是。实验序号1234电压 U/V2.52.01.51.0电流 I/A0.300.260.220.20电阻 R/Q7.76.85.0小灯泡正常发光时的电阻为 Q(保留一位小数)。(3)分析表中的数据发现灯丝的电阻是变化的,这说明。这种现象在生活中也有体现,例如家里的白炽灯在刚开灯的瞬间,灯丝烧断(选填“容易”或“不容易”)。(4)小明还想测出一段电炉丝的电阻值,可是在连接电路时发现电流表已被烧坏;请你利用现有器材(电压未知的电源、量程合适的电压表、最大阻值为 20Q 的滑动变阻器、开关各一个,导线若干),帮助小明设计一个不移动电压表就能测出这段电炉丝阻值的电路。请在虚线框内画出设计的电路图(电炉丝的符号为“一□—”)。2、某同学在进行实验时遇到以下问题期待解决:⑴、如图所示的电路图能否测出待测电阻的阻值,请写出方法和过程及最后的表达式(电源电压未知)。方法和过程:表达式:(2)、若只是把 R 换成一个已知额定电流为 0.3A 的小灯泡,其它器材不变。能否测出小x灯泡的额定功率?为什么?应添加一个什么器材?其作用是什么?画出电路图,并写出实验过程(要有相关的字母表示所测物理量)及表达式:方法和过程:表达式:3、做测定电阻阻值的实验.(1)小明根据图 20 所示的电路图,将图 21 中的实验器材连接成实验电路.同小组的小亮在检查时认为,从实验目的来看,实验电路上有一根导线连接错了,建议小明改接.① 请你在接错的那根线上打“X”;②另画一根导线,使电路连接正确;③如果不改接这根导线,⑵ 改正电路后,他将测得的数据及计算结果填在下面的表格中:具物理量实验序計-^电压表示数电疣表示数小灯壳暗程度11.3A0.17A暗22.0V0.22A正常发光33.070A不发光对实验的影响是:说明是什么影响).(2)小明将电路改接正确后,合上开关,调节变阻器的滑片到某位置时,电压表和电流表的指示如图 22 所示,则电压表的读数 V,电流表的读数是 A,被测电阻R 的阻值是 Q.(3)小明和小亮为他俩在全班首先获得测量结果而高兴,准备整理实验器材结束实验.你认为他们的实验真的结束了吗?你会给他们提出什么建议呢?① 写出你的建议:;② 你提出这个建议的目的是:.(4)就该同学的电路图而...
