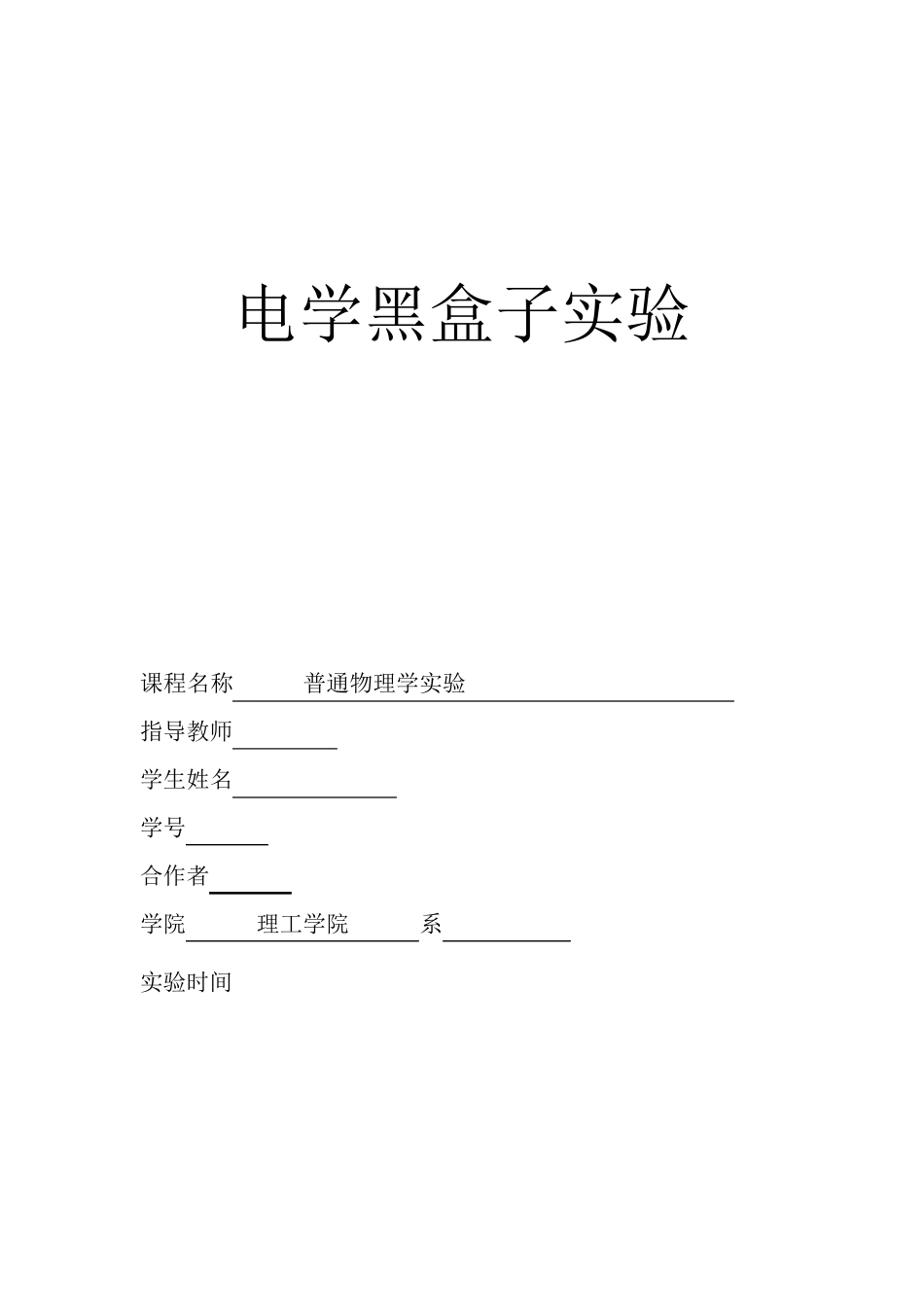

电学黑盒子实验 课程名称 普通物理学实验 指导教师 学生姓名 学号 合作者 学院 理工学院 系 实验时间 【 摘 要 】 实 验 要 求 在 不 打 开 盒 子 的 前 提 下 ， 设 计 实 验 方 案 和 检 测 步 骤 ， 使 用 示 波 器 、 信号 发 生 器 、 数 字 万 用 电 表 等 仪 器 ， 判 定 盒 内 元 件 分 布 。 实 验 报 告 首 先 介 绍 实 验原 理 ， 列 出 实 验 所 需 器 材 ， 阐 述 实 验 过 程 ， 列 出 实 验 所 得 数 据 并 进 行 分 析 计 算得 到 结 果 。 最 后 ， 总 结 实 验 的 过 程 中 存 在 的 问 题 和 需 要 改 进 的 地 方 ， 并 提 出 心得 。 关 键 词 ： 二 极 管 、 电 容 、 电 感 。 【 实 验 原 理 】 1、 确 定 有 无 电 池 使 用 万 用 电 表 的 直 流 电 压 量 程 进 行 检 测 。 若 显 示 一 定 的 电 压 ， 则 两 接 线 柱 间为 电 池 ， 由 显 示 数 值 的 正 负 号 可 知 电 池 正 负 极 。 2、 二 极 管 的 判 断 使 用 万 用 电 表 电 阻 量 程 对 两 个 接 线 柱 交 换 表 笔各测 一 次。 若 差别很大， 则 两接 线 柱 间 的 元 件 为 二 极 管 ；若 电 阻 值 相等 ， 则 两 接 线 柱 间 的 元 件 为 电 阻 ；若两 次都是无 穷大， 需 要 进 一 步 检 测 。 3、 电 容 、 电 感 的 判 断 （1） 使 用 万 用 电 表 的 电 阻 量 程 ， 若 示 数 慢慢增大， 直 到 最 高位为 “1”；短路放电 后 ， 重复检 测 都可 以看到 此现象， 则 两 接 线 柱 间 的 元 件 为 电容 。 将元 器 件 与电 阻 箱 串 成RC 电 路， 用 示 波 器 观 察 放电 过 程 ， 确 定电 容 数 值 。 （2） 使 用 信 号 发 生 器 。 逐 步 增大频 率 ， 若 两 接 线 柱 间 的 电 压 不 变 ， 则 为 电阻 ；若 增大， 则 为 电 感 ；若 减 小 ， 则 为 电 容 。 同 时 测 出 元 件 数 值 。 【 实 验 仪 器 】 信 号 发 生 器 ， 示 波 器 ， 万 用 表 ， 电 阻 ， ...
