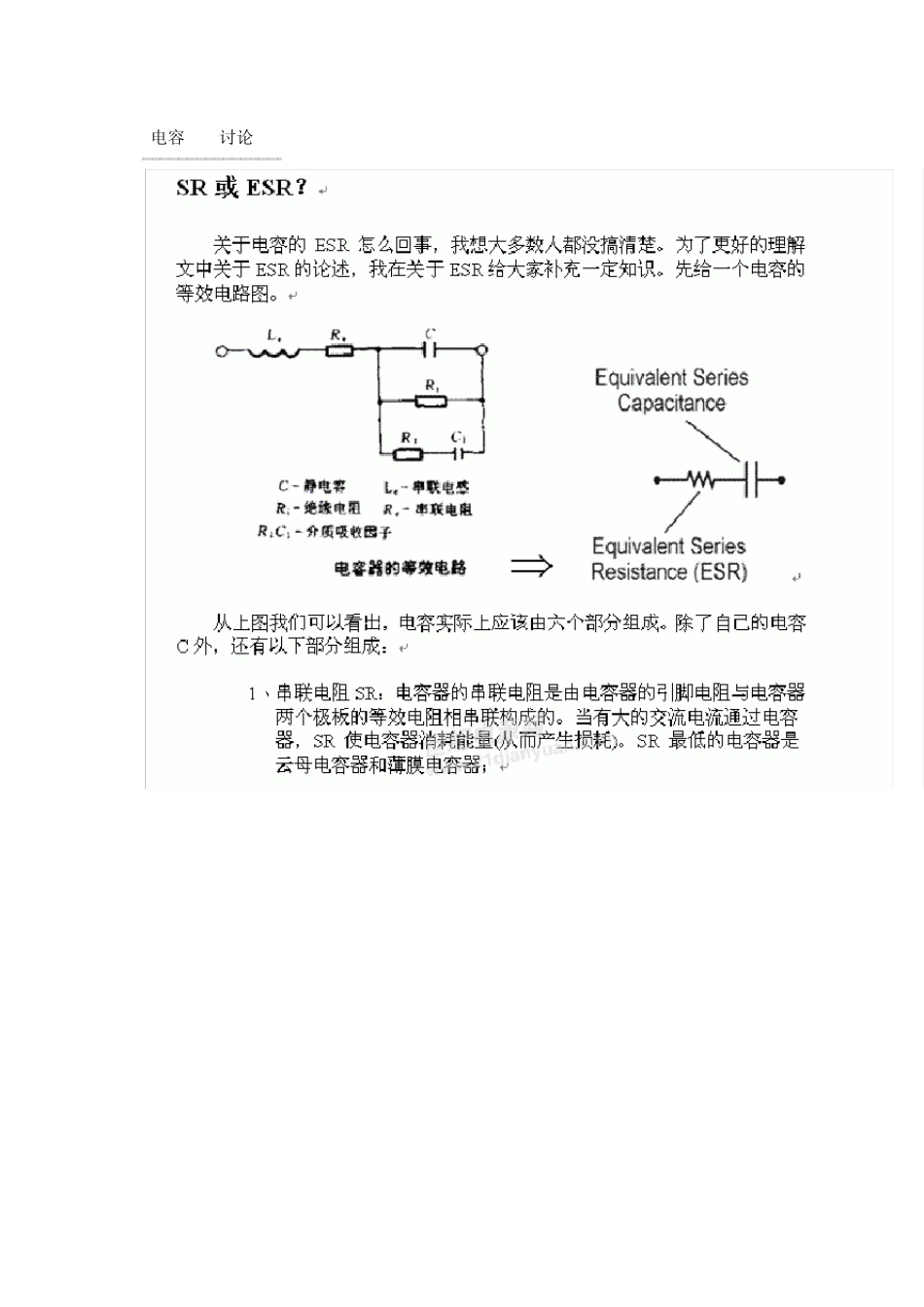

电容ESR讨论_第1页
1/6

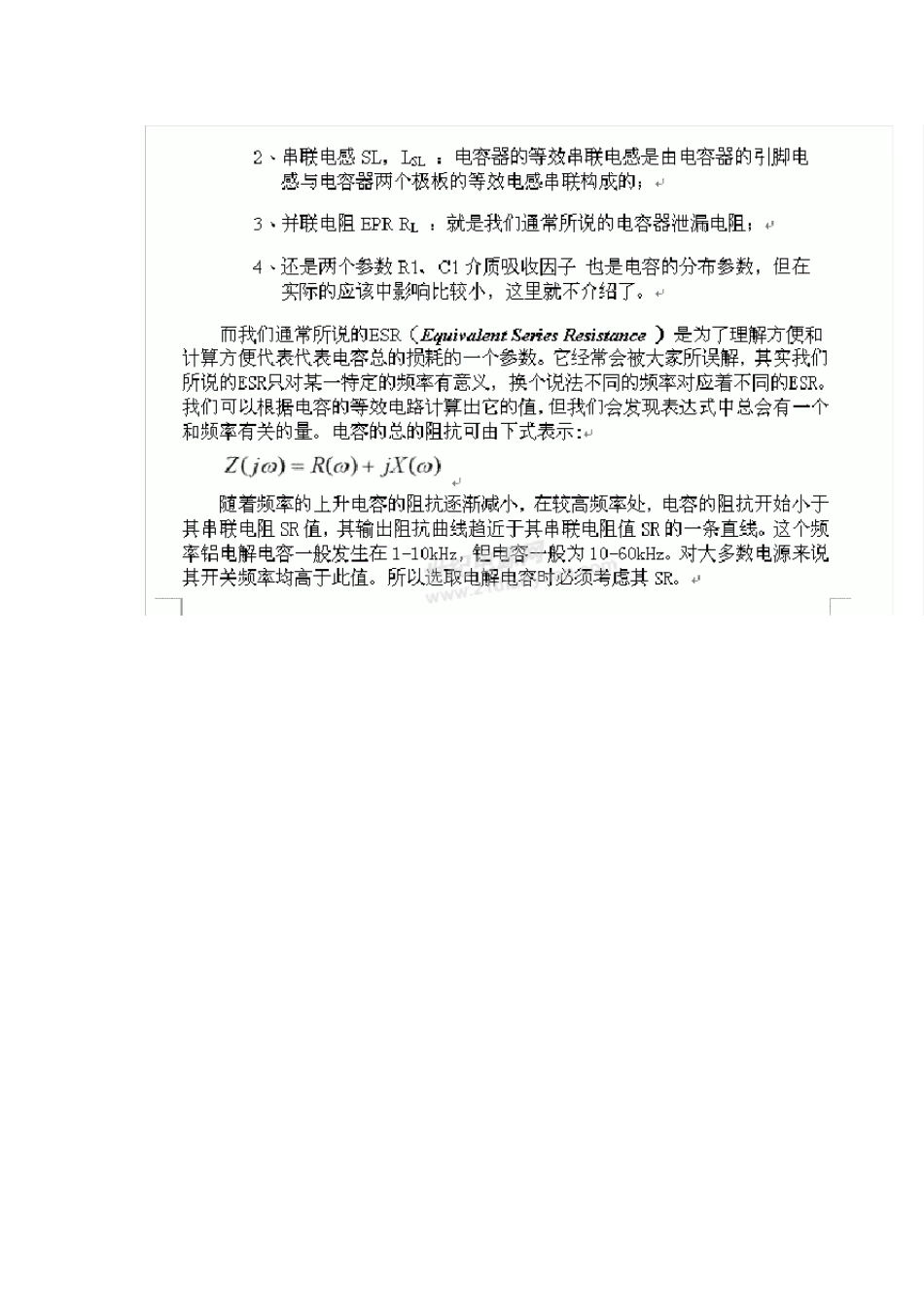

电容ESR讨论_第2页
2/6

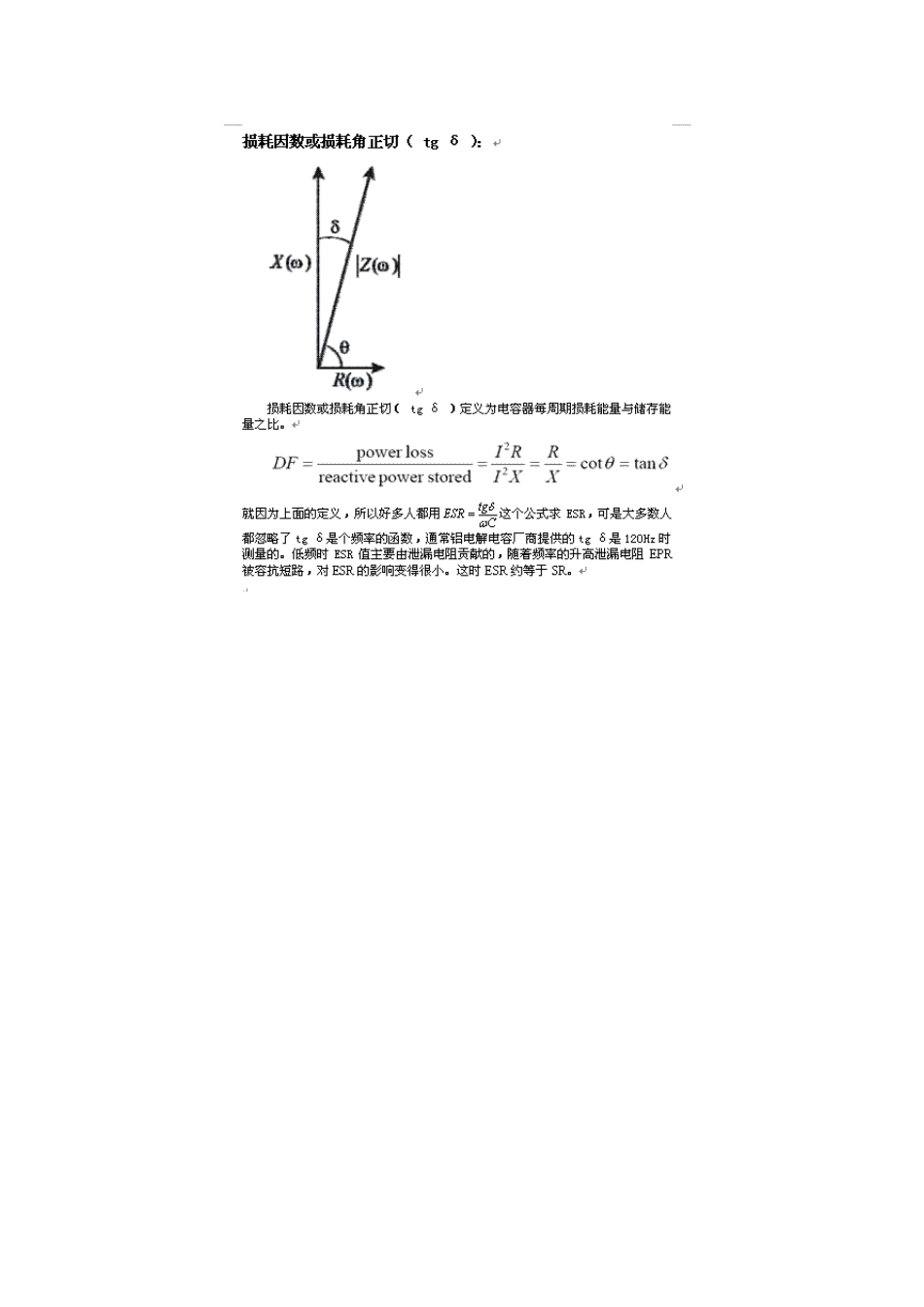

电容ESR讨论_第3页
3/6
电容 ESR讨论 从上也可以看出电容的ESR不仅是频率f 的函数,也与温度有关~~ 电容esr在环路分析中,会引入一个零点,这是个让人头大的问题~ 如果没有ESR,也是个头大的问题~~ 应该说如果ESR变动范围大,零点位置漂移范围宽,更头大~ 从上楼图中,温升导致ESR变动,零点位置也随温升漂移。。。。 深有体会,换了一个低 ESR的电容之后,电容就开始吱吱叫的厉害,请问这个情况该怎么避免呢?? 应该调整什么参数? 从一楼的等效电路可以分析出,电路的零点其实是串联电阻 RS和并联电阻(漏电阻)RP他们两个并联的一个等效电阻(虑到并联电阻通常都很大所以这个电阻约等于串联电阻)和电容形成的,也即我们应该选 10k的ESR做设计用,漏电阻影的是系统的Q值。 你说的这个10k,是频率值吗? 电解电容常常达不到这么高的~ 我说的是10k的ESR又没说零点是10k哈 ESR有10K? 有点夸张了吧? 这个是不是有点高了?10K 啊 还请问一下楼主,那我们平时做仿真的时候,比如反激式输出滤波电容的ESR,我们选择多大频率的ESR?谢谢! 开关频率处的纹波,主要就是由纹波电流在ESR上作用的效果。 esr达到20欧,就已经是非常大了~ ESR产生的零点,不会低至 300hz的~ 我说的不是零点,是哪个频率点来测试 ESR。我们经常用电桥测试 ESR 的。 我觉得还是按照电源的工作频率来测量更好一点~ 看一下这部分电路的传函数 传函为: 我们可以看到电路由于esr 造成的零点主要由串联电阻决定,也就是选 esr 时应该测量频率 10k 时的值
