电容封装识别

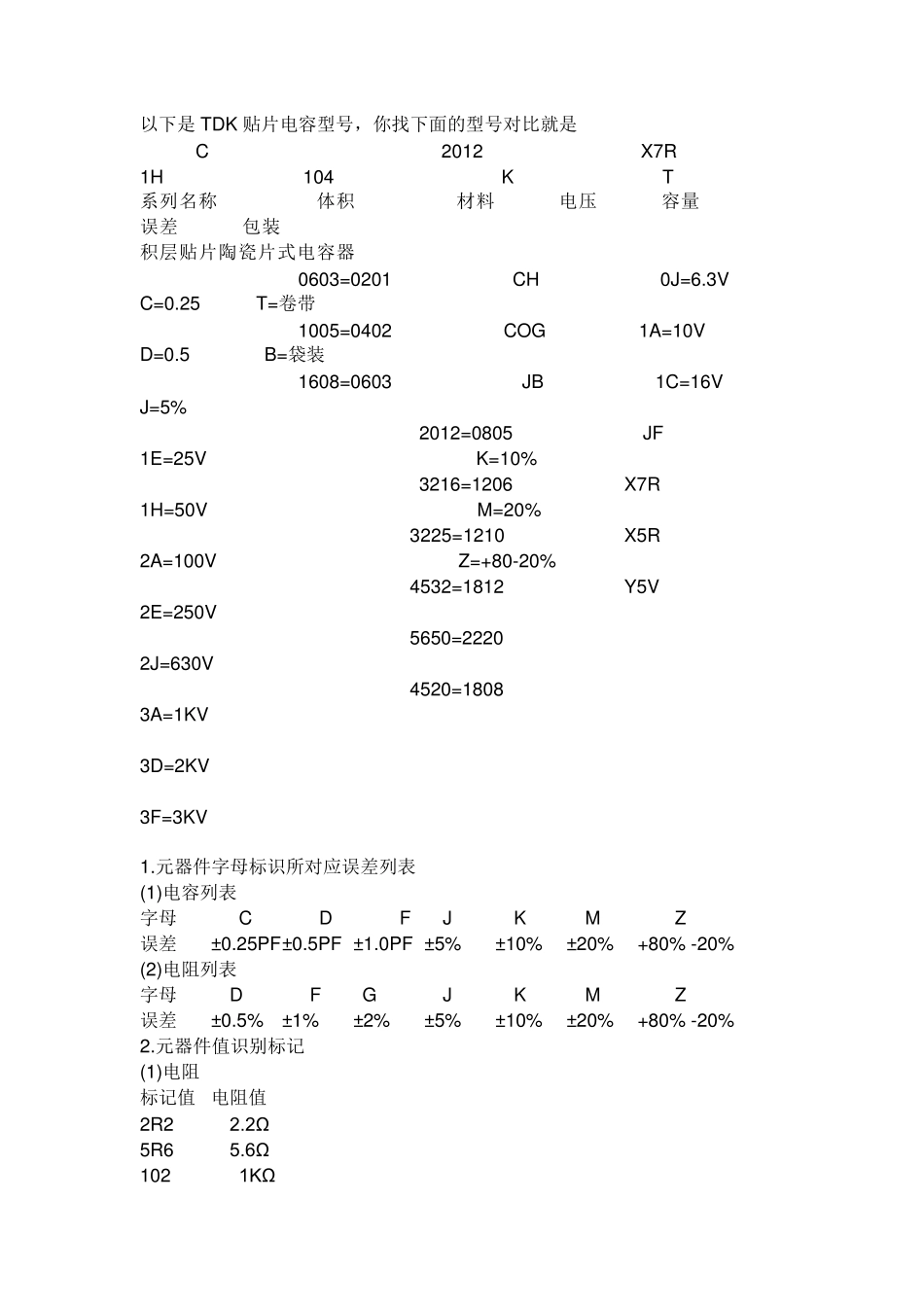

电容封装识别_第1页
1/34

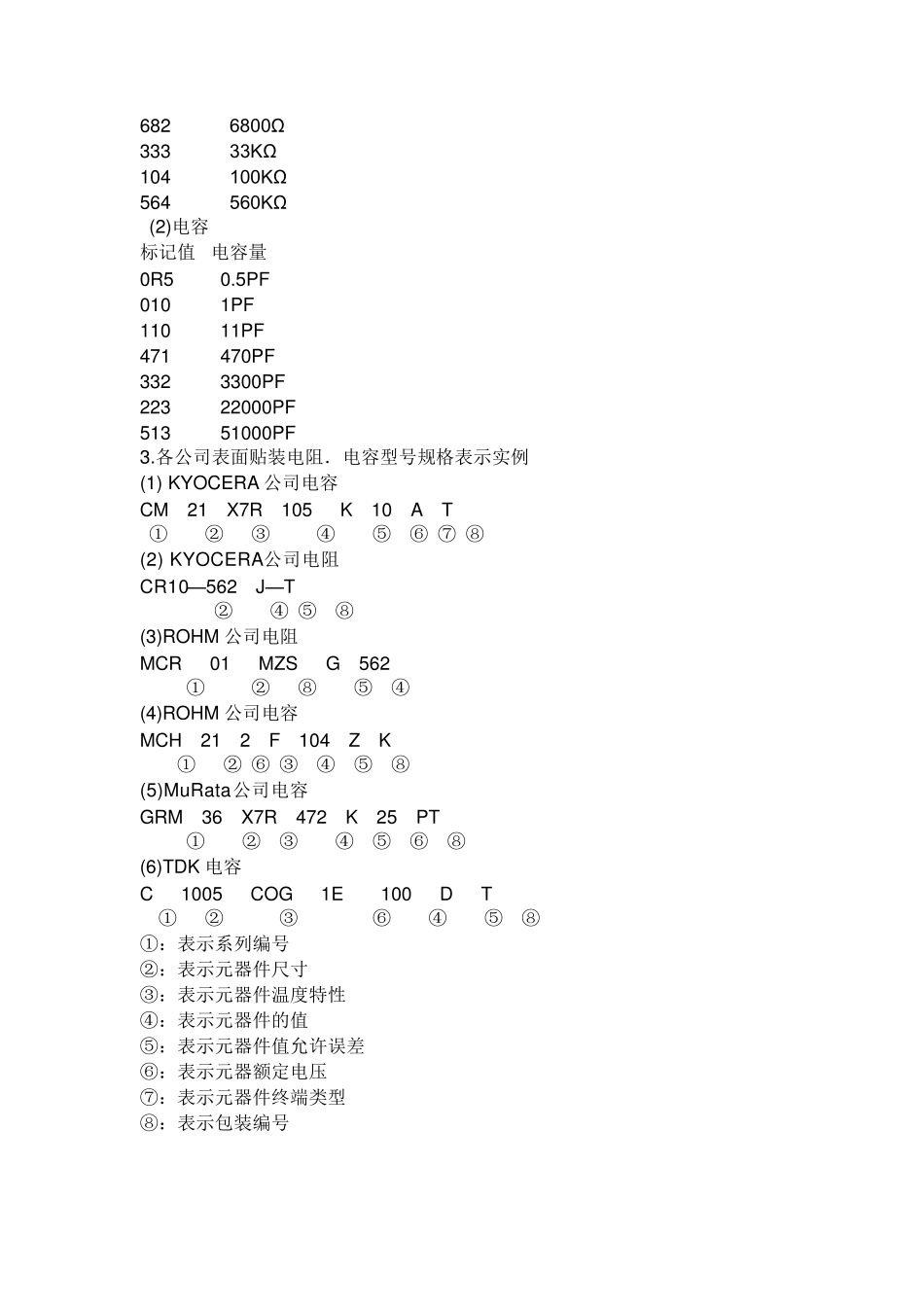

电容封装识别_第2页
2/34

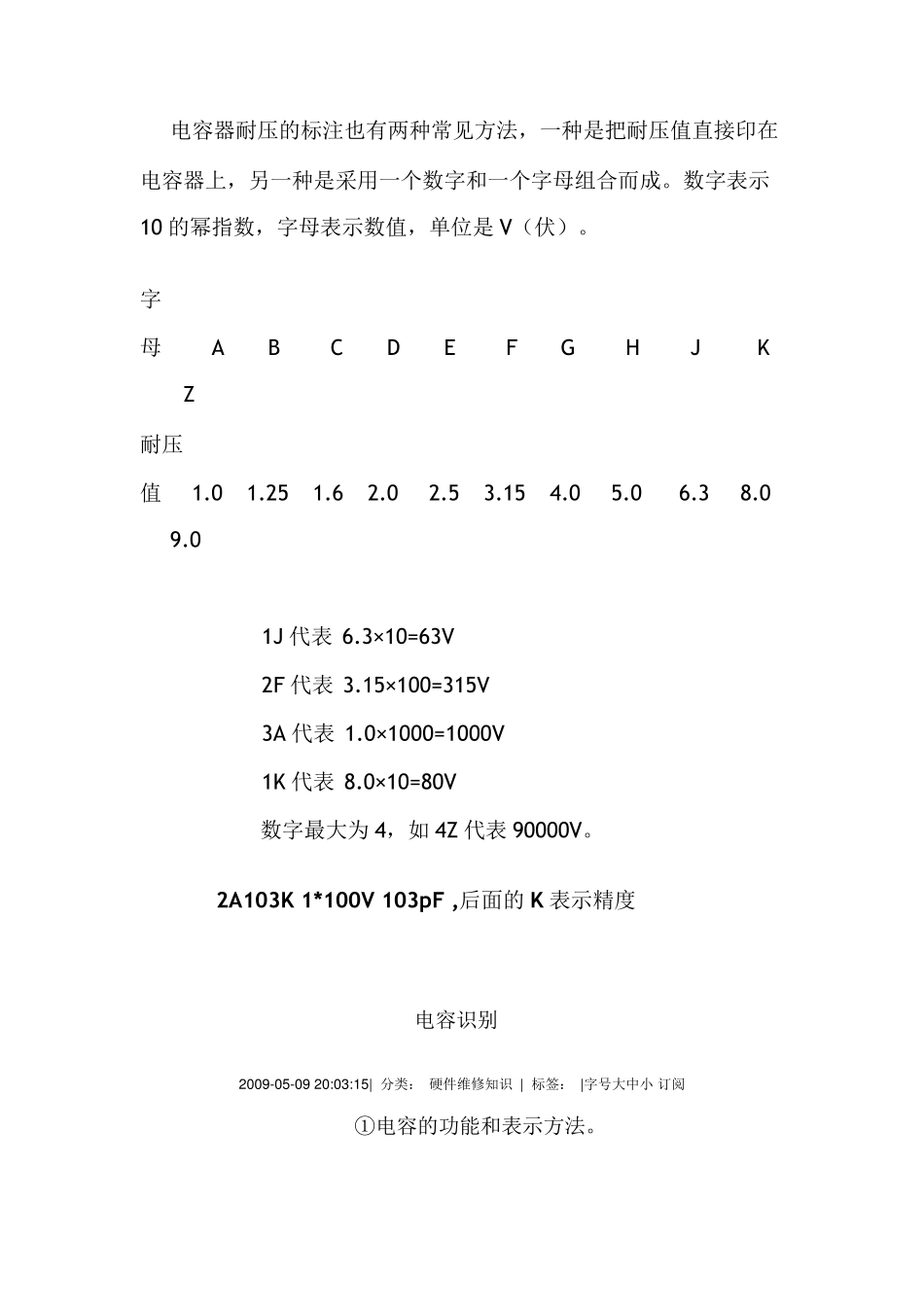

电容封装识别_第3页
3/34
以下是 TDK 贴片电容型号,你找下面的型号对比就是 C 2012 X7R 1H 104 K T 系列名称 体积 材料 电压 容量 误差 包装 积层贴片陶瓷片式电容器 0603=0201 CH 0J=6.3V C=0.25 T=卷带 1005=0402 COG 1A=10V D=0.5 B=袋装 1608=0603 JB 1C=16V J=5% 2012=0805 JF 1E=25V K=10% 3216=1206 X7R 1H=50V M=20% 3225=1210 X5R 2A=100V Z=+80-20% 4532=1812 Y5V 2E=250V 5650=2220 2J=630V 4520=1808 3A=1KV 3D=2KV 3F=3KV 1.元器件字母标识所对应误差列表 (1)电容列表 字母 C D F J K M Z 误差 ±0.25PF ±0.5PF ±1.0PF ±5% ±10% ±20% +80% -20% (2)电阻列表 字母 D F G J K M Z 误差 ±0.5% ±1% ±2% ±5% ±10% ±20% +80% -20% 2.元器件值识别标记 (1)电阻 标记值 电阻值 2R2 2.2Ω 5R6 5.6Ω 102 1KΩ 682 6800Ω 333 33KΩ 104 100KΩ 564 560KΩ (2)电容 标记值 电容量 0R5 0.5PF 010 1PF 110 11PF 471 470PF 332 3300PF 223 22000PF 513 51000PF 3.各公司表面贴装电阻.电容型号规格表示实例 (1) KYOCERA 公司电容 CM 21 X7R 105 K 10 A T ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ (2) KYOCERA公司电阻 CR10— 562 J— T ② ④ ⑤ ⑧ (3)ROHM 公司电阻 MCR 01 MZS G 562 ① ② ⑧ ⑤ ④ (4)ROHM 公司电容 MCH 21 2 F 104 Z K ① ② ⑥ ③ ④ ⑤ ⑧ (5)Mu Rata公司电容 GRM 36 X7R 472 K 25 PT ① ② ③ ④ ⑤ ⑥ ⑧ (6)TDK 电容 C 1005 COG 1E 100 D T ① ② ③ ⑥ ④ ⑤ ⑧ ①:表示系列编号 ②:表示元器件尺寸 ③:表示元器件温度特性 ④:表示元器件的值 ⑤:表示元器件值允许误差 ⑥:表示元器额定电压 ⑦:表示元器件终端类型 ⑧:表示包装编号 电容器耐压的标注也有两种常见方法,一种是把耐压值直接印在电容器上,另一种是采用一个数字和一个字母组合而成。数字表示10 的幂指数,字母表示数值,单位是V(伏)。 字母 A B C D E F G H J K Z 耐压值 1.0 1.25 1.6 2.0 2.5 3.15 4.0 5.0 6.3 8.0 9.0 1J 代表 6.3×10=63V 2F 代表 3.15×100=315V 3A 代表 1.0×1000=1000V 1K 代表 8.0×10=80V 数字最大为4,如4Z 代表90000V。 2A103K 1*100V 103pF ,后面的K 表示精度 ...
