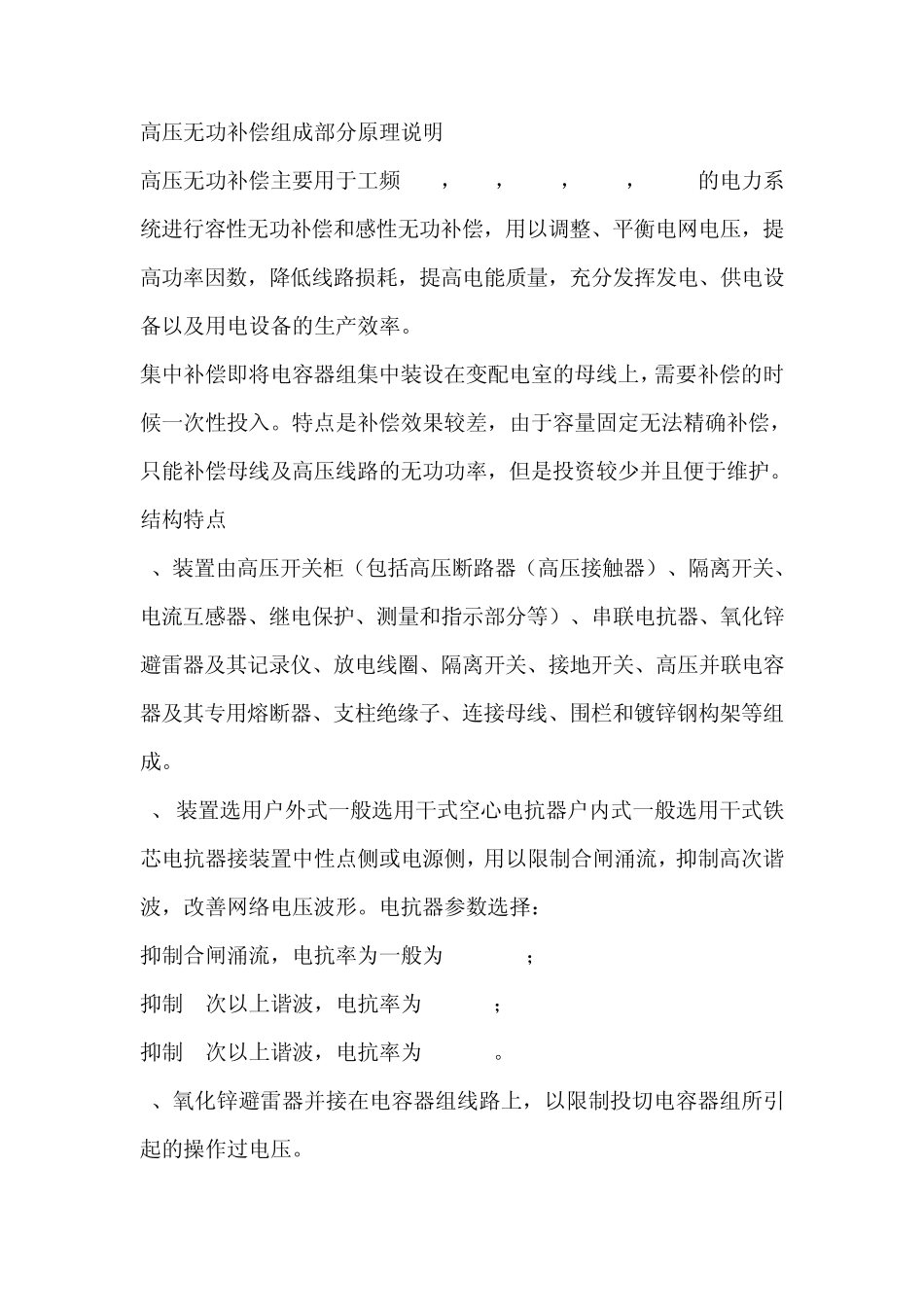

高压无功补偿组成部分原理说明 高压无功补偿主要用于工频3KV，6kV，10kV，35kV，66kV的电力系统进行容性无功补偿和感性无功补偿，用以调整、平衡电网电压，提高功率因数，降低线路损耗，提高电能质量，充分发挥发电、供电设备以及用电设备的生产效率
集中补偿即将电容器组集中装设在变配电室的母线上，需要补偿的时候一次性投入
特点是补偿效果较差，由于容量固定无法精确补偿，只能补偿母线及高压线路的无功功率，但是投资较少并且便于维护
结构特点 1、装置由高压开关柜（包括高压断路器（高压接触器）、隔离开关、电流互感器、继电保护、测量和指示部分等）、串联电抗器、氧化锌避雷器及其记录仪、放电线圈、隔离开关、接地开关、高压并联电容器及其专用熔断器、支柱绝缘子、连接母线、围栏和镀锌钢构架等组成
2、 装置选用户外式一般选用干式空心电抗器户内式一般选用干式铁芯电抗器接装置中性点侧或电源侧，用以限制合闸涌流，抑制高次谐波，改善网络电压波形
电抗器参数选择： 抑制合闸涌流，电抗率为一般为 0
5%-1%； 抑制 5次以上谐波，电抗率为 4
5~7%； 抑制 3次以上谐波，电抗率为 12~14%
3、氧化锌避雷器并接在电容器组线路上，以限制投切电容器组所引起的操作过电压
4、放电线圈并接于电容器的两端，当电容器组断开电源时，能将电容器两端残余电压在 5秒内的电压峰值降至 0
1倍额定电压或 50V以下

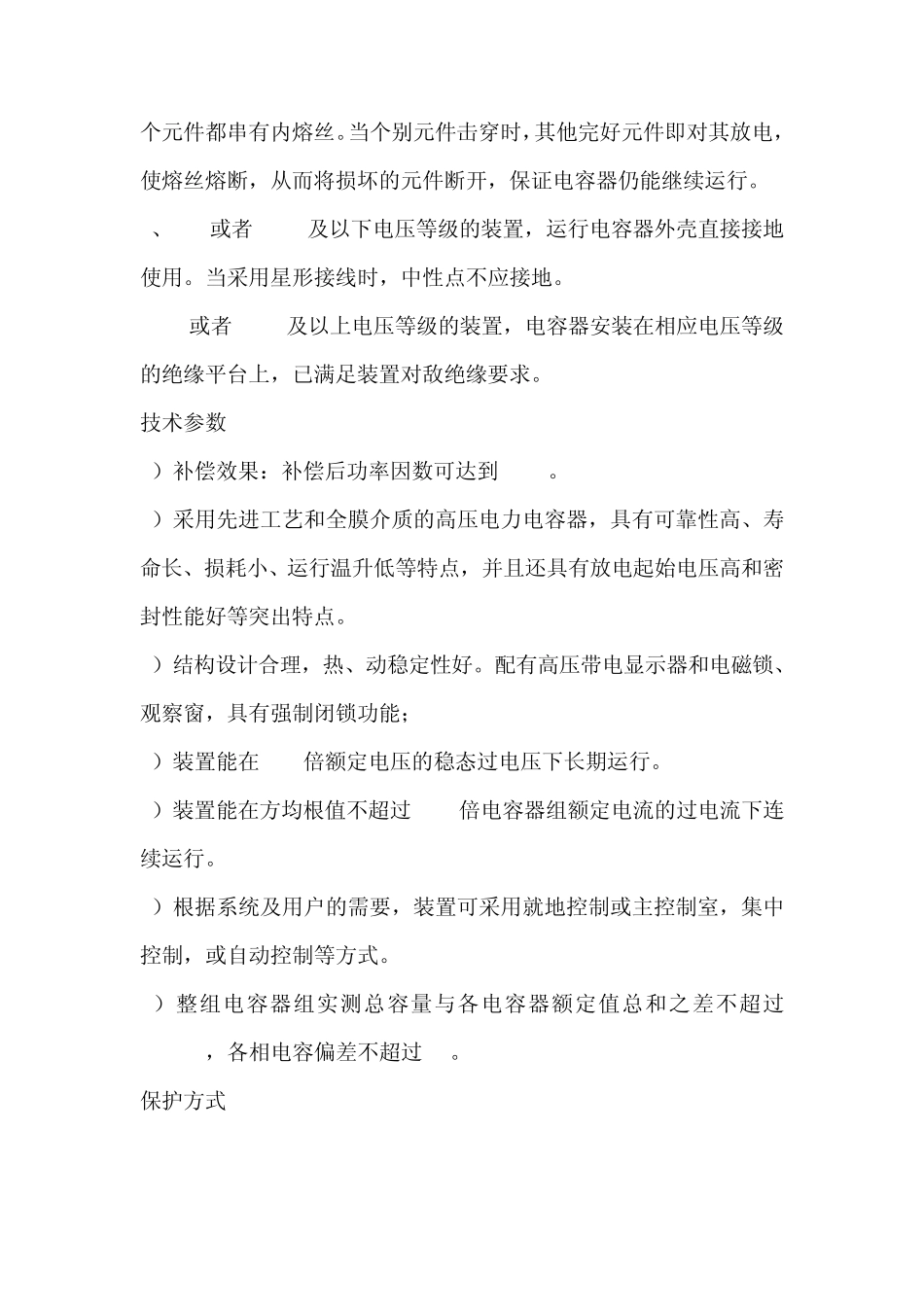

5、喷逐式熔断器与电容器串联，当电容器内部 50~70%串联元件击穿时，熔断器动作，将该台故障电容器迅速从电容器组切除，有效地防止故障扩大（通常 200Kvar以上电容器选用内熔丝保护，以下选用外熔丝保护）
6、根据安装场所及使用环境所配置的电容补偿设备（电容器、电抗器等）的布置可分为户外框架式，户内框架式，户外箱式，户内柜式，户外线路补偿，户外集合式和户内集合式等形式
框架式 结构
