电容降压式LED灯电路

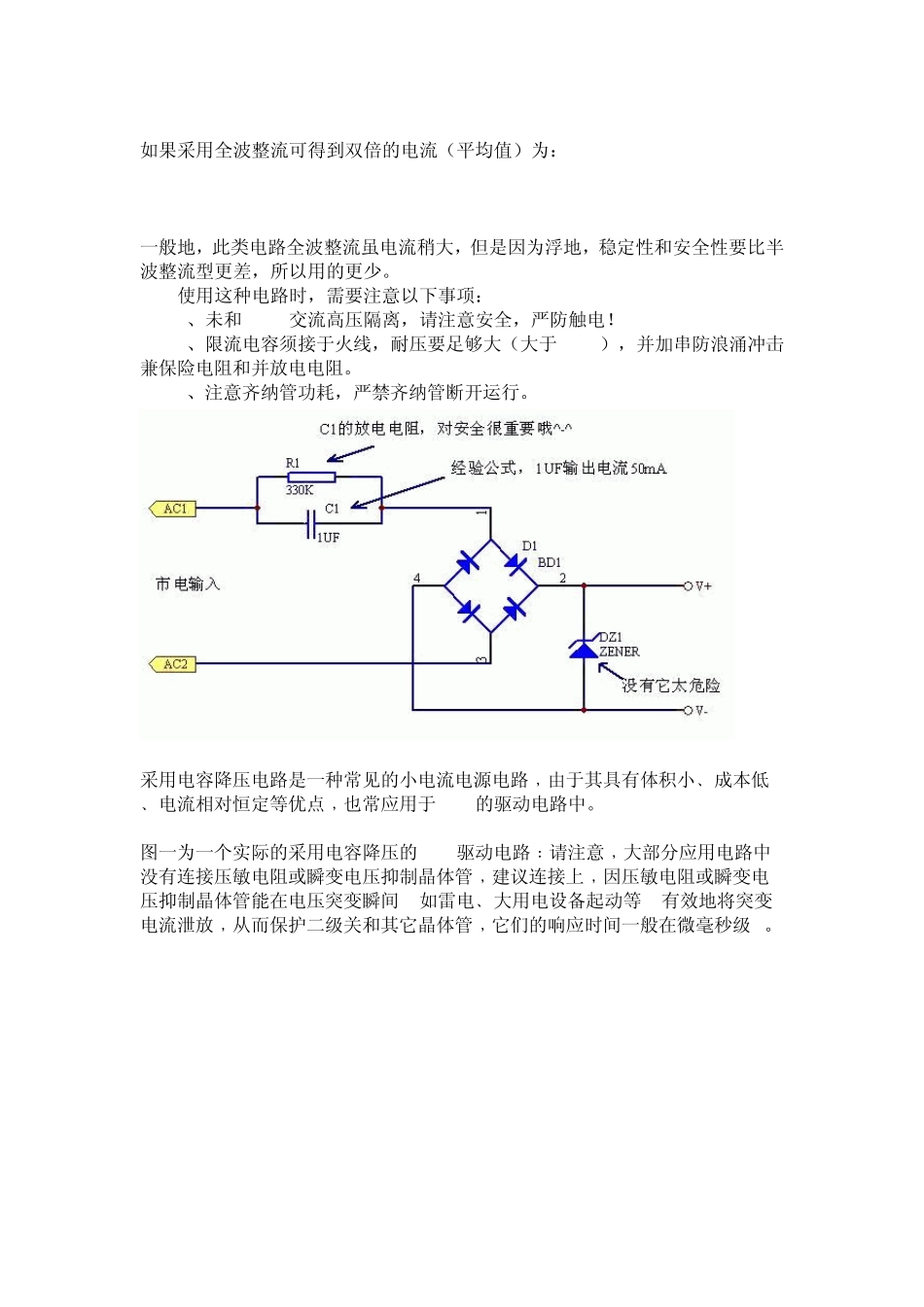

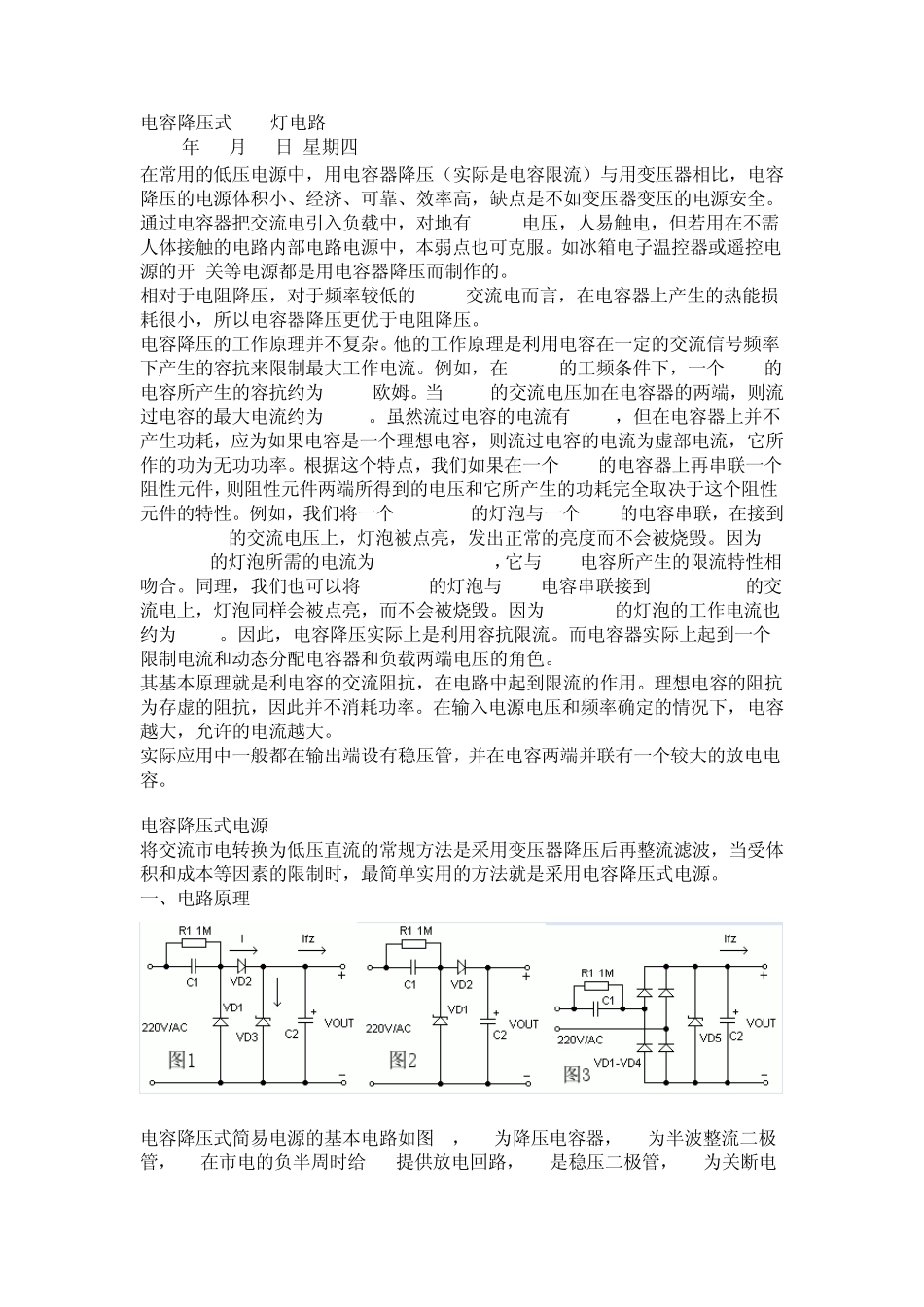

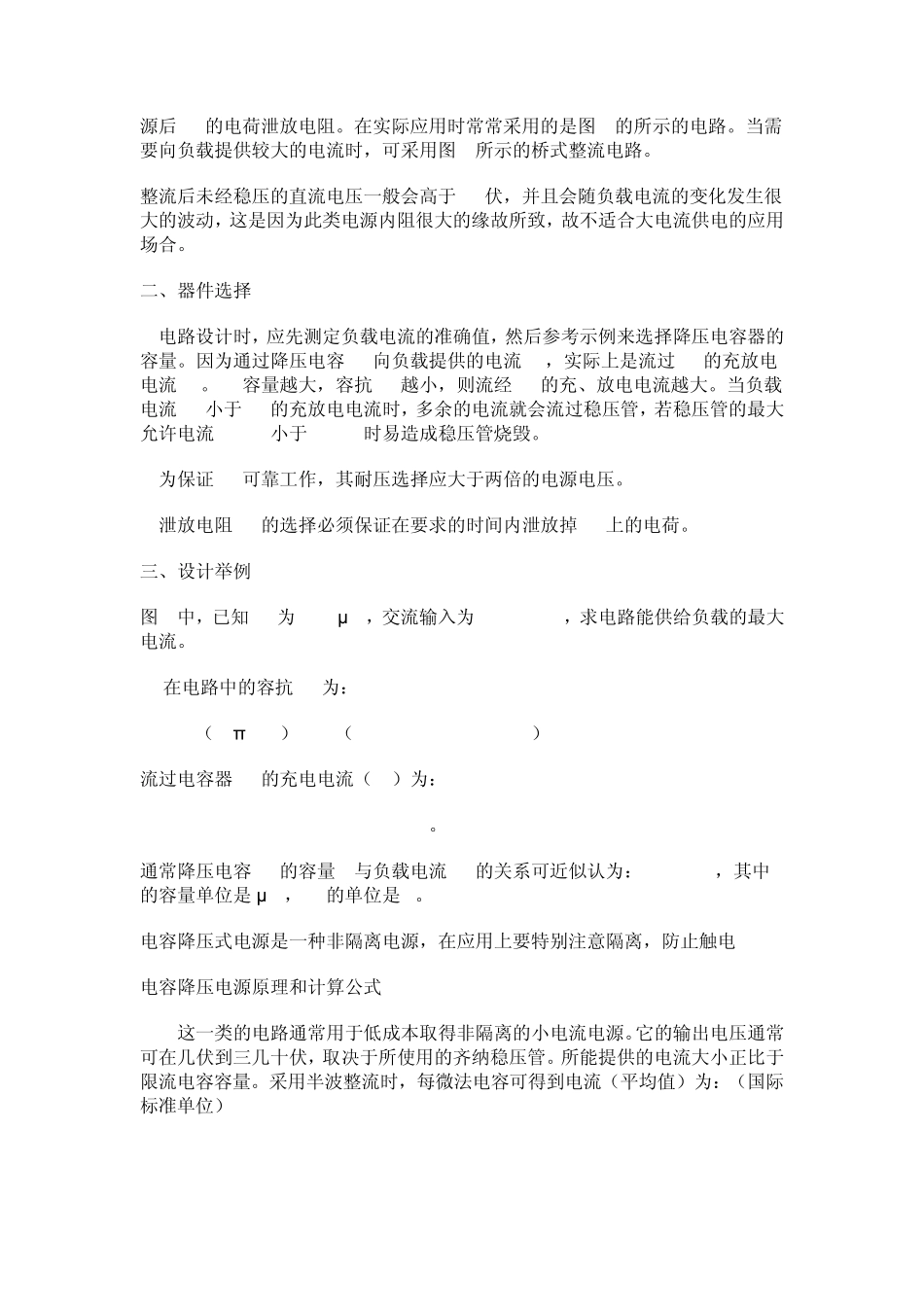

电容降压式LED灯电路 2010年01月21日 星期四 00:27 在常用的低压电源中，用电容器降压（实际是电容限流）与用变压器相比，电容降压的电源体积小、经济、可靠、效率高，缺点是不如变压器变压的电源安全。通过电容器把交流电引入负载中，对地有 220V电压，人易触电，但若用在不需人体接触的电路内部电路电源中，本弱点也可克服。如冰箱电子温控器或遥控电源的开/关等电源都是用电容器降压而制作的。 相对于电阻降压，对于频率较低的50Hz交流电而言，在电容器上产生的热能损耗很小，所以电容器降压更优于电阻降压。 电容降压的工作原理并不复杂。他的工作原理是利用电容在一定的交流信号频率下产生的容抗来限制最大工作电流。例如，在50Hz的工频条件下，一个 1uF的电容所产生的容抗约为 3180欧姆。当 220V的交流电压加在电容器的两端，则流过电容的最大电流约为 70mA。虽然流过电容的电流有 70mA，但在电容器上并不产生功耗，应为如果电容是一个理想电容，则流过电容的电流为虚部电流，它所作的功为无功功率。根据这个特点，我们如果在一个 1uF的电容器上再串联一个阻性元件，则阻性元件两端所得到的电压和它所产生的功耗完全取决于这个阻性元件的特性。例如，我们将一个 110V/8W的灯泡与一个 1uF的电容串联，在接到220V/50Hz的交流电压上，灯泡被点亮，发出正常的亮度而不会被烧毁。因为110V/8W的灯泡所需的电流为 8W/110V=72mA，它与1uF电容所产生的限流特性相吻合。同理，我们也可以将 5W/65V的灯泡与1uF电容串联接到 220V/50Hz的交流电上，灯泡同样会被点亮，而不会被烧毁。因为 5W/65V的灯泡的工作电流也约为 70mA。因此，电容降压实际上是利用容抗限流。而电容器实际上起到一个限制电流和动态分配电容器和负载两端电压的角色。 其基本原理就是利电容的交流阻抗，在电路中起到限流的作用。理想电容的阻抗为存虚的阻抗，因此并不消耗功率。在输入电源电压和频率确定的情况下，电容越大，允许的电流越大。 实际应用中一般都在输出端设有稳压管，并在电容两端并联有一个较大的放电电容。 电容降压式电源 将交流市电转换为低压直流的常规方法是采用变压器降压后再整流滤波，当受体积和成本等因素的限制时，最简单实用的方法就是采用电容降压式电源。 一、电路原理 电容降压式简易电源的基本电路如图 1，C1为降压电容器，D2为半波整流二极管，D1在市电的负半周时给 C1提供放电回路，D3是稳压二极管，R1为关断电源后C1的电...
