电工基础(第四版)习题册答案(劳动社会保障出版社)VIP专享

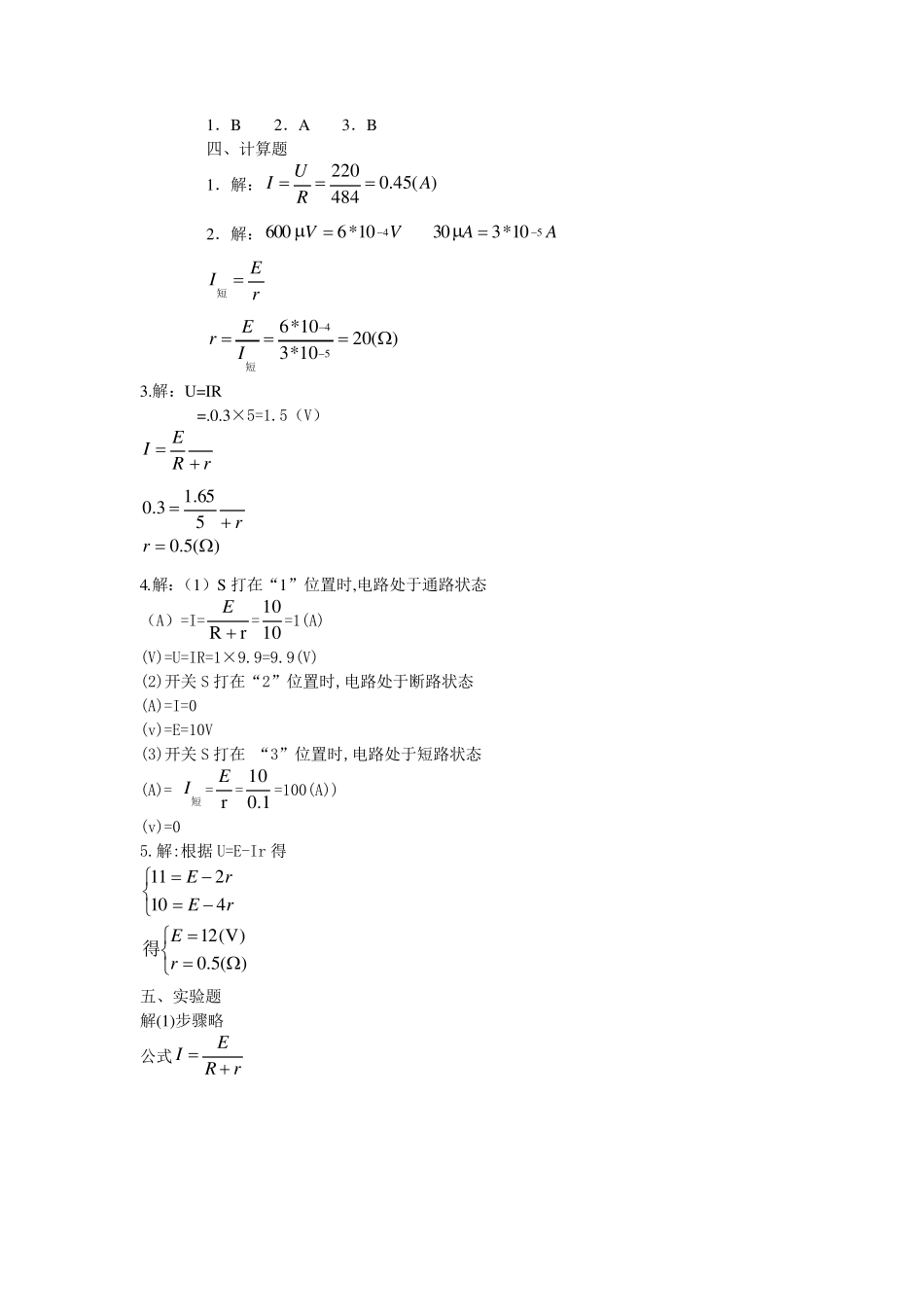

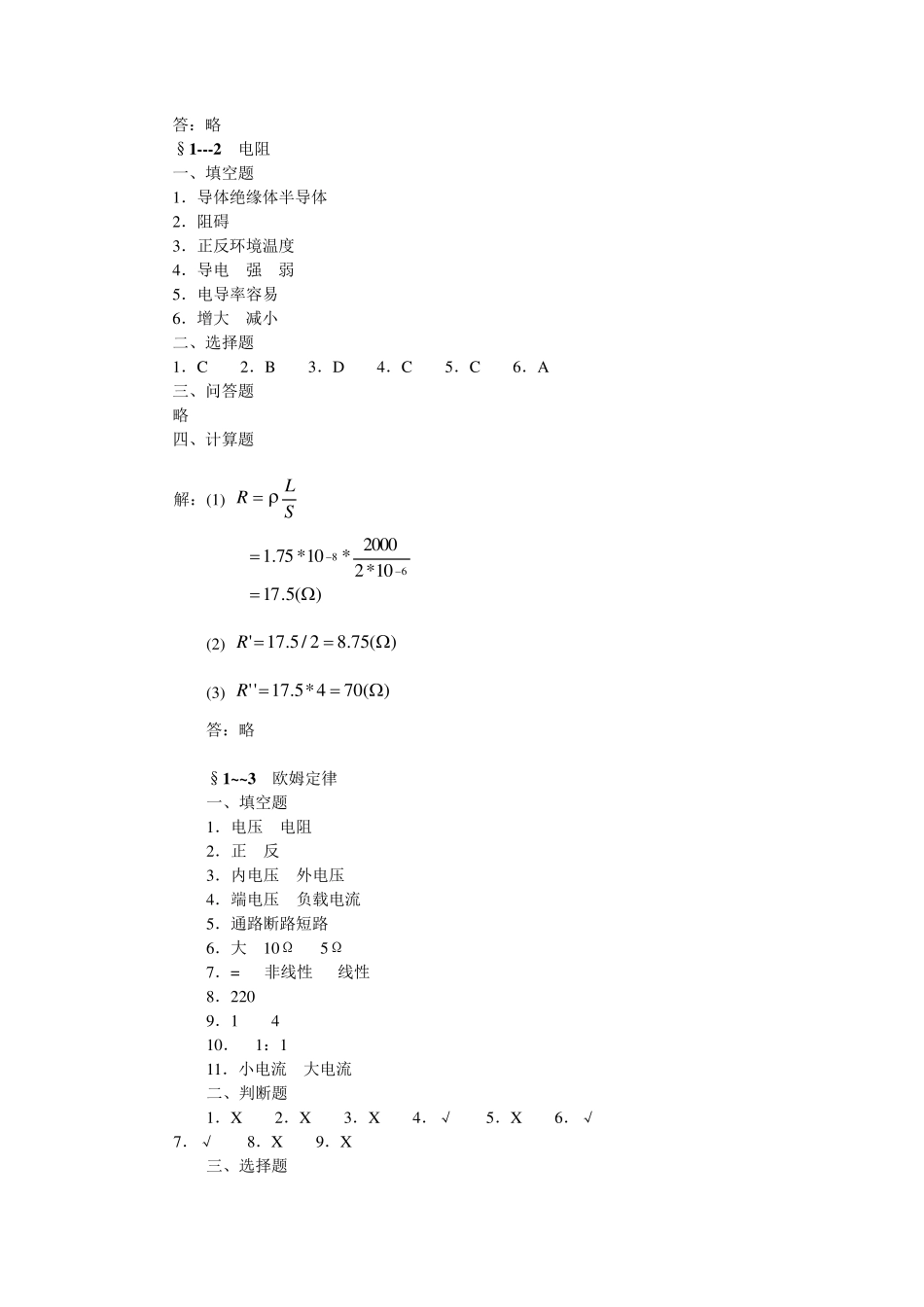

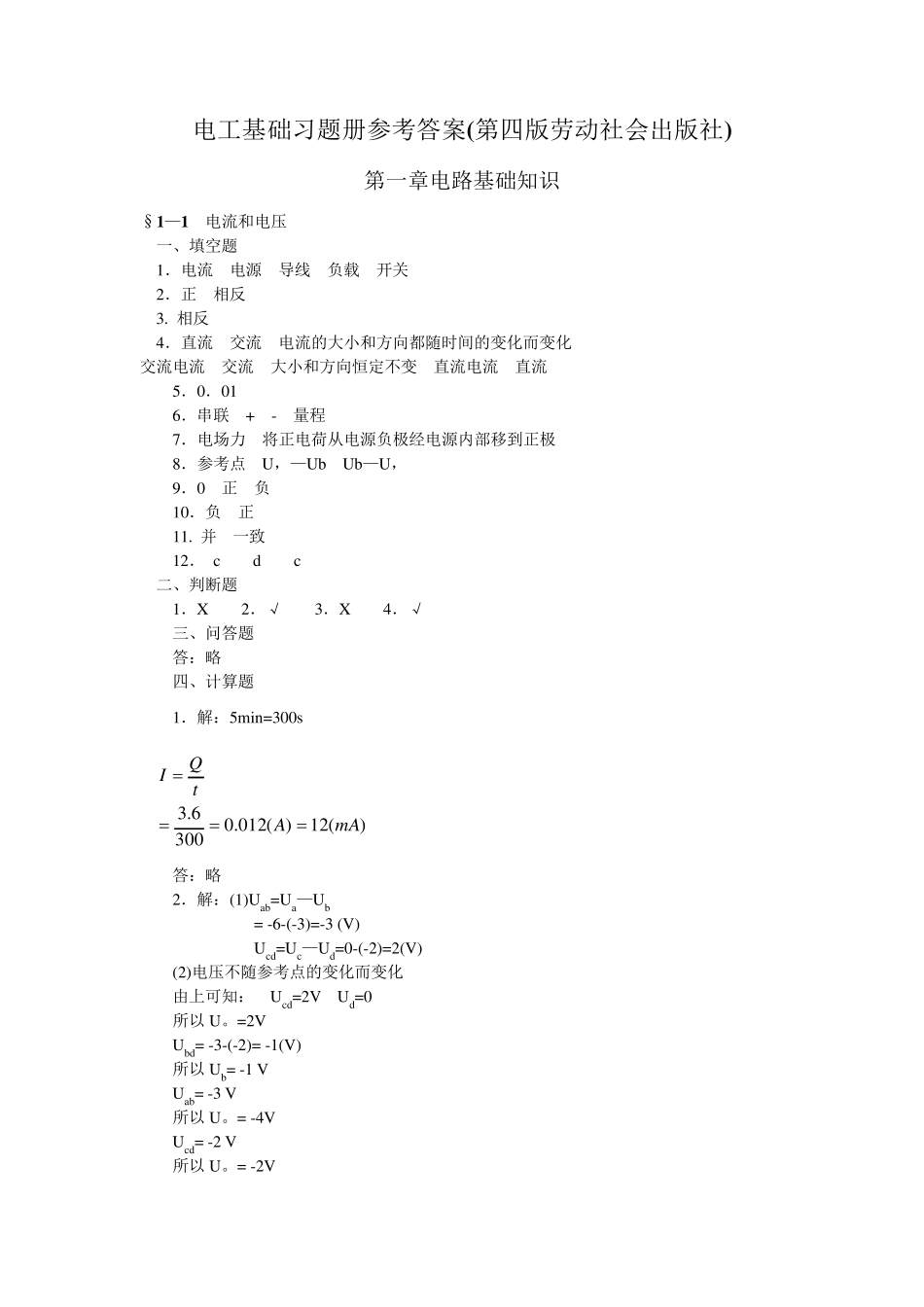

电工基础习题册参考答案(第四版劳动社会出版社) 第一章电路基础知识 §1 —1 电流和电压 一、填空题 1．电流 电源 导线 负载 开关 2．正 相反 3. 相反 4．直流 交流 电流的大小和方向都随时间的变化而变化 交流电流 交流 大小和方向恒定不变 直流电流 直流 5．0．01 6．串联 + - 量程 7．电场力 将正电荷从电源负极经电源内部移到正极 8．参考点 U，—Ub Ub—U， 9．0 正 负 10．负 正 11. 并 一致 12． c d c 二、判断题 1．X 2．√ 3．X 4．√ 三、问答题 答：略 四、计算题 1．解：5min=300s )(12)(012.03006.3mAAtQI 答：略 2．解：(1)Uab=Ua—Ub = -6-(-3)=-3 (V) Ucd=Uc—Ud=0-(-2)=2(V) (2)电压不随参考点的变化而变化 由上可知： Ucd=2V Ud=0 所以 U。=2V Ubd= -3-(-2)= -1(V) 所以 Ub= -1 V Uab= -3 V 所以 U。= -4V Ucd= -2 V 所以 U。= -2V 答：略 §1---2 电阻 一、填空题 1．导体绝缘体半导体 2．阻碍 3．正反环境温度 4．导电 强 弱 5．电导率容易 6．增大 减小 二、选择题 1．C 2．B 3．D 4．C 5．C 6．A 三、问答题 略 四、计算题 解：(1) SLR )(5.1710*22000*10*75.168 (2) )(75.82/5.17'R (3) )(704*5.17''R 答：略 §1~~3 欧姆定律 一、填空题 1．电压 电阻 2．正 反 3．内电压 外电压 4．端电压 负载电流 5．通路断路短路 6．大 10Ω 5Ω 7．= 非线性 线性 8．220 9．1 4 10． 1：1 11．小电流 大电流 二、判断题 1．X 2．X 3．X 4．√ 5．X 6．√ 7．√ 8．X 9．X 三、选择题 1．B 2．A 3．B 四、计算题 1．解：)(45.0484220ARUI 2．解：VV410*6600 AA510*330 rEI短 )(2010*310*654短IEr 3.解：U=IR =.0.3×5=1.5（V） rREI )(5.0565.13.0rr 4.解：（1）S 打在“1”位置时,电路处于通路状态 （A）=I=rR E=1010=1(A) (V)=U=IR=1×9.9=9.9(V) (2)开关 S 打在“2”位置时,电路处于断路状态 (A)=I=0 (v)=E=10V (3)开关 S 打在 “3”位置时,电路处于短路状态 (A)= 短I= rE=1.010=100(A)) (v)=0 5.解:根据 U=E-Ir 得 )(5.0)V(12410211rErErE得 五、实验题 解(1)步骤略 公式rREI (2) r...
