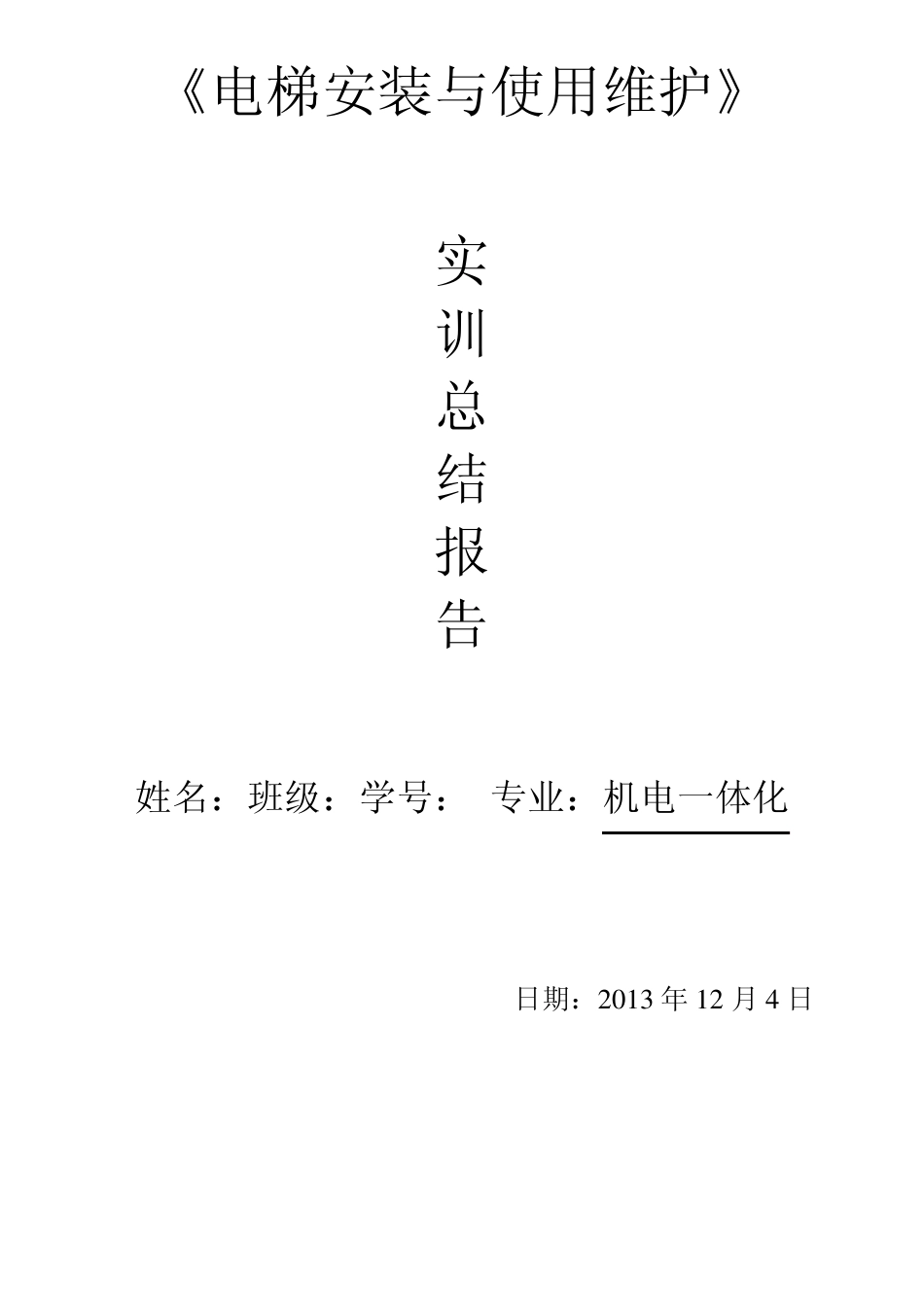

《电梯安装与使用维护》 实 训 总 结 报 告 姓名：班级：学号： 专业：机电一体化 日期：2 0 1 3 年 1 2 月 4 日 1 一、描述电梯总体结构 电梯所占有的四大空间： 1、机房： 曳引机、控制柜（屏）、承重梁（也有在楼板下面）、导向轮（也有在楼板下面）、电源总开关、限速器、极限开头、选层器、发电机及励磁柜（直流电梯），电引钢丝绳锥套与组头组合（曳引比为 2：1、曳引钢丝绳（绕在曳引轮上），地震报警保护器（V V V F 电梯）。 2、井道： 轿厢导轨，对重导轨，导轨支架和压道板，配线槽，对重对重轮（有的没有），曳引钢丝绳，平层感应装置（遮磁板），限速钢丝绳张紧装置，随线电览支架，端站强迫减速装置，端站限住开关，极限开关碰轮，限速器胀绳轮，缓冲器，补偿装置，轿厢（总体），中间接线盒，底坑检修灯。 3、轿厢： 轿顶轮（曳引比为 2：1），轿厢架，轿厢底，轿厢壁，轿厢顶，轿厢门，自动门机构，自动安全触板，门刀装置，自动门调整装置，光电子保护防夹装置，轿厢召唤钮，控制电梯功能钮，轿厢顶检修及安全灯，平层感应器，护脚权，平衡链，导靴，对重，轿厢导轨用油杯，急停钮，安全窗及其保护开关，安全钳，轿厢超载装置，电话，绳头板。 4、层站： 2 层楼显示器，自动层门钥匙开关，手动钥匙开关，层门（厅门），层门门锁，层门框，层门地坎，呼梯钮，到站钟。 功能上的八个系统 1 、曳引系统 功能：输出与传递动力，驱动电梯运行。 组成的主要构件与装置：曳引机，曳引钢丝绳，导向轮，反绳，轮等。 2 、导向系统 功能：限制轿厢和对重的活动自由度，使轿厢和对重只能沿着导轨作上，下运动。 组成的主要构件与装置：轿厢的导轨，对重的导轨及其导轨架。 3 、轿厢 功能：用以运送乘客和（或）货物的组件，是电梯的工作部分。 组成的主要构件与装置：轿厢架和轿厢体。 4 、门系统 功能：乘客或货物的进出口，运行时层，轿门必须封闭，到站时才能打开。 组成的主要构件与装置：轿厢门，层门，开门机，联动机构，门锁等。 5 、重量平衡系统 功能：相对平衡轿厢重量以及补偿高层电梯中曳引绳长度的影响。 组成的主要构件与装置：对重和重量补偿装置等。 6 、电力拖动系统 功能：提供动力，对电梯实行速度控制。 组成的主要构件与装置：曳引电动机，供电系统，速度反馈装置，曳动机调整装置等。 7 、电气控制系统 功能：对电梯的运动实行操纵和控制。 选层器...
