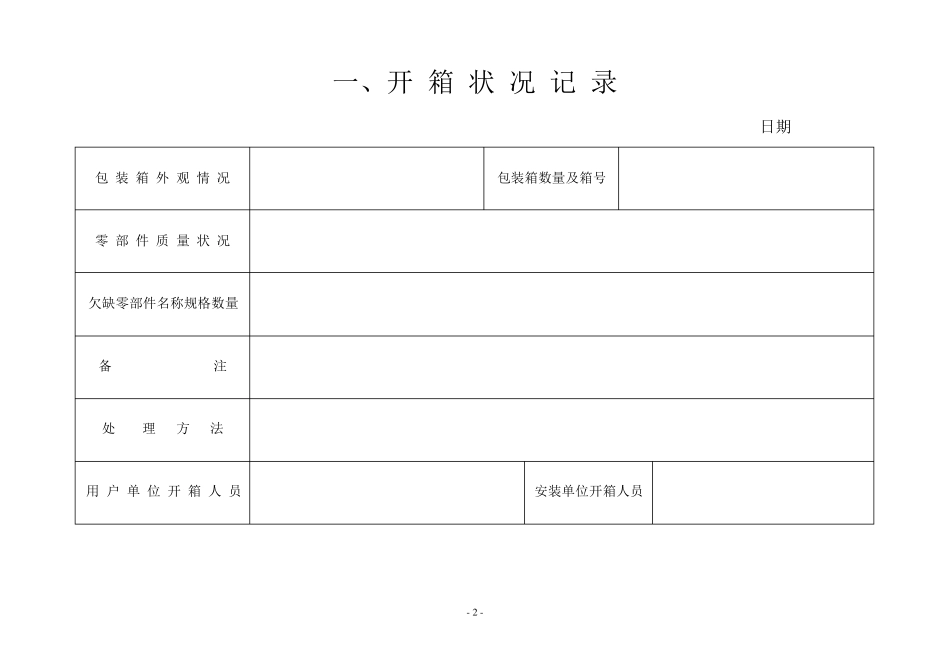

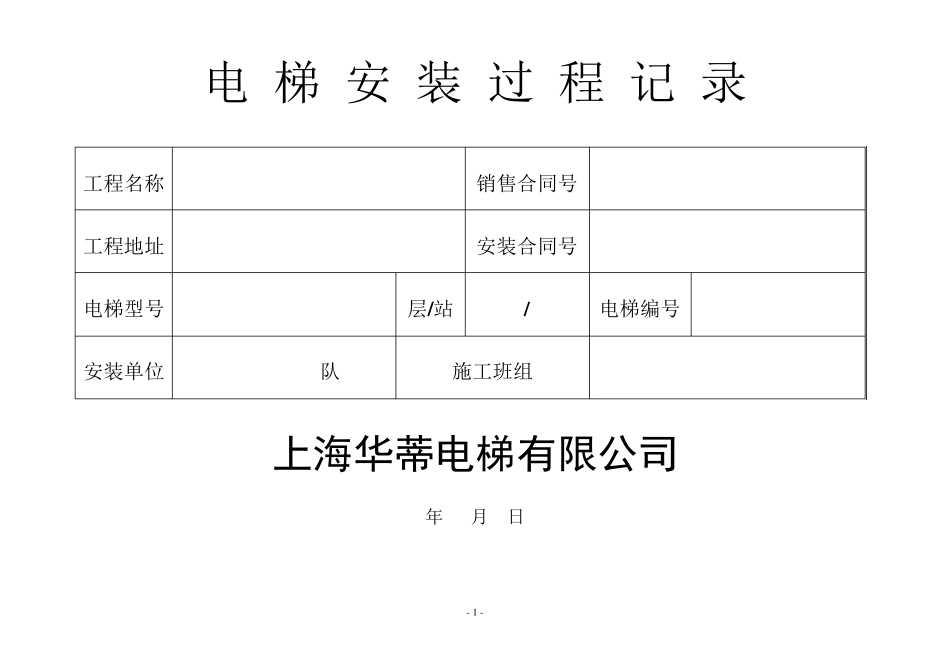

- 1 - 电 梯 安 装 过 程 记 录 工程名称 销售合同号 工程地址 安装合同号 电梯型号 层/站 / 电梯编号 安装单位 队 施工班组 上海华蒂电梯有限公司 年 月 日 - 2 - 一、开 箱 状 况 记 录 日期 包 装 箱 外 观 情 况 包装箱数量及箱号 零 部 件 质 量 状 况 欠缺零部件名称规格数量 备 注 处 理 方 法 用 户 单 位 开 箱 人 员 安装单位开箱人员 - 3 - 二、样 板 架 制 作 记 录 日期 轿中对中轿中至对中轿中到轿门边轿中与门中偏差净门宽轿厢宽轿厢导轨支架面距轿厢架对重支架面距 梯 样 板 架 轿中对中对重支架面距轿厢支架面距轿厢宽净门宽对重支架面距对重支架轨距轿中到轿门边 轿中到对中 客 梯 样 板 架 轿 厢 宽 对重支架面距 轿中至轿门边 对重支架孔距 轿 中 至对中 轿中至门中偏差 净 门 宽 轿厢支架面距 备 注：以上测量单位为毫米。 轿厢支架孔距 放线记录： - 4 - 三、导 轨 支 架 距 离 及 导 轨 轨 距 日期 档 数 轿 厢 支 架 对 重 支 架 轿 厢 轨 距 对 重 轨 距 档 数 轿 厢 支 架 对 重 支 架 轿 厢 轨 距 对 重 轨 距 档 数 轿 厢 支 架 对 重 支 架 轿 厢 轨 距 对 重 轨 距 1 11 21 2 12 22 3 13 23 4 14 24 5 15 25 6 16 26 7 17 27 8 18 28 9 19 29 10 20 30 备注：1、导轨架水平度不超过5 毫米。 2、导轨架与墙垫片不得超过10 毫米,活动支架调整后应焊接固定。 3、导轨架地脚螺栓或支架直接埋入墙的深度不应小于120 毫米。 4、两导轨顶面间的距离偏差0+2m m (轿厢)，0+3 m m （对重）。 5、导轨工作面（侧面与顶面）垂直度每5 米，0.6m m 。15 米相对最大偏差≤1.2m m 。 6、导轨局部缝隙不大于0.5m m ,接头台阶应不大于0.05m m 。 - 5 - 四、曳 引 机 安 装 记 录 日期 检 查 内 容 结 果 曳引机曳引轮铅垂直度应不超过0.5m m 。 曳引机水平度前后和左、右均不应超过1/1000。 曳引机闸瓦与制动轮其四角处间隙平均值两侧各不大于0.7m m 。 曳引机应有适量润滑油，油标符合。 曳引机承重梁如需埋入墙内，则埋入深度应超过墙厚中心20m m 。 曳引机钢丝绳与楼板孔每边间隙应为20-40m m 。通井道孔洞的台阶高度应≥50m m 。 在电动机或飞轮上...
