电梯控制系统调试手册

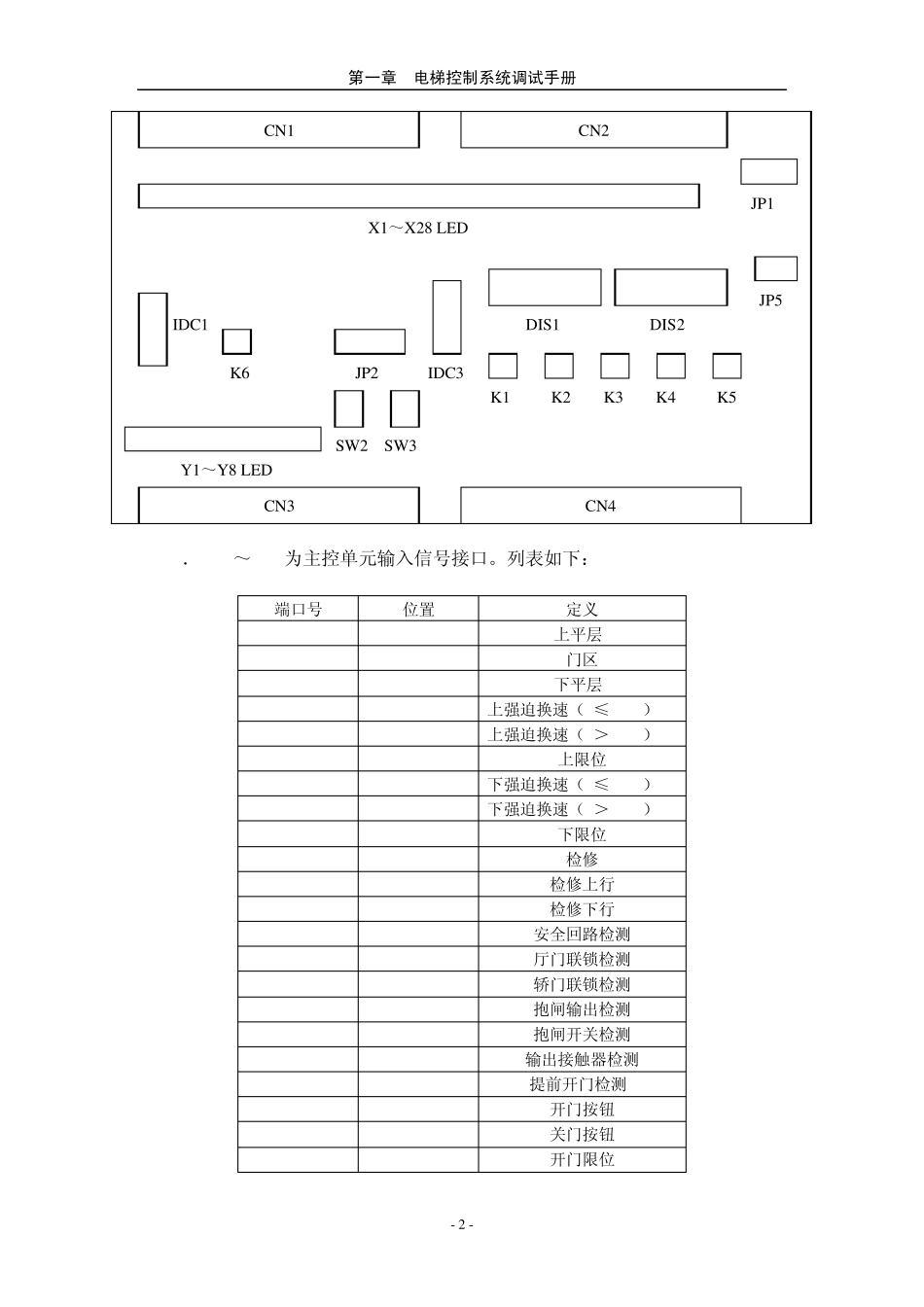

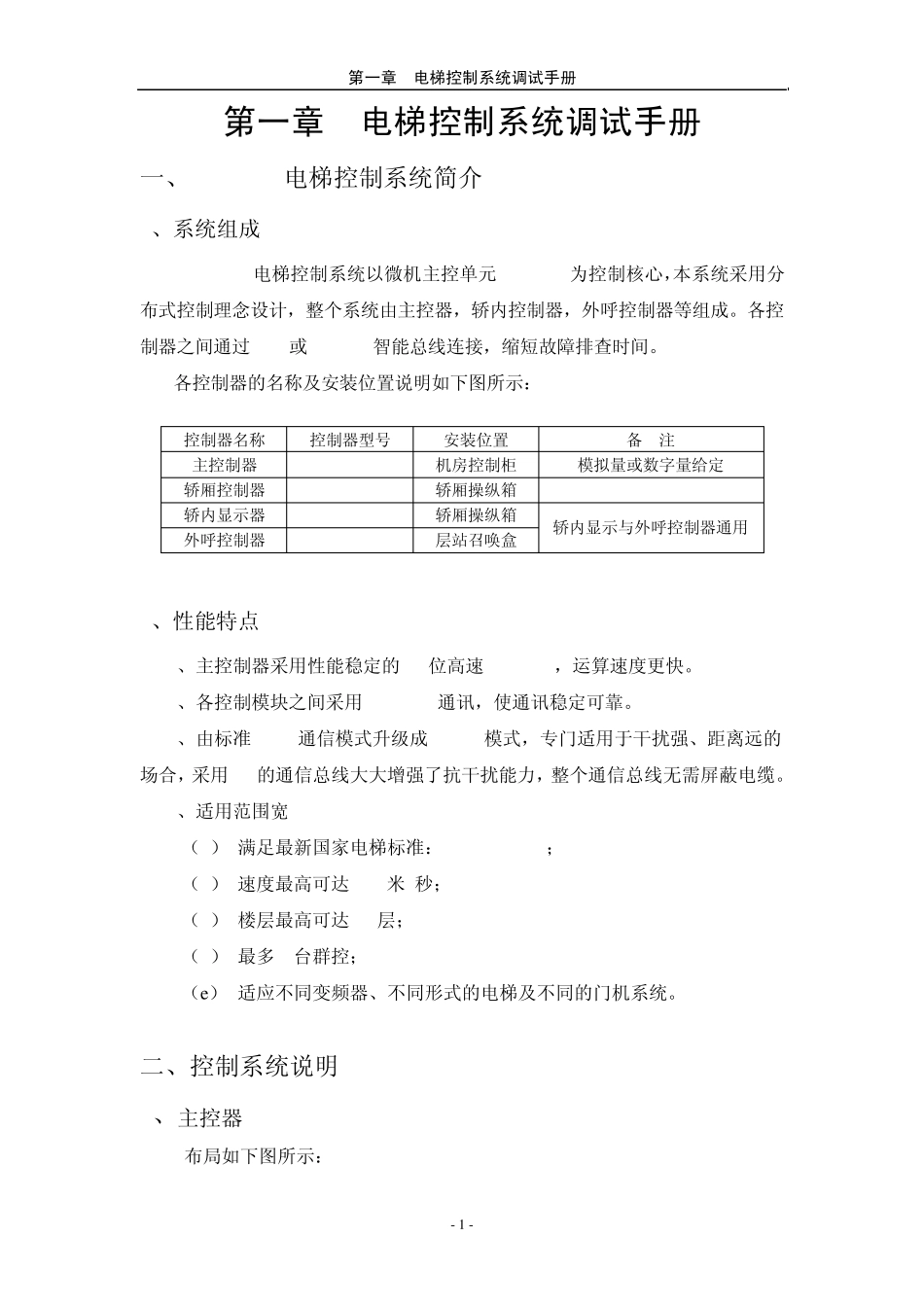

第一章 电梯控制系统调试手册 - 1 - 第一章 电梯控制系统调试手册 一、SWD-F20电梯控制系统简介 1、系统组成 SWD-F20电梯控制系统以微机主控单元 SWD-F20为控制核心，本系统采用分布式控制理念设计，整个系统由主控器，轿内控制器，外呼控制器等组成。各控制器之间通过 CAN或 485HVG智能总线连接，缩短故障排查时间。 各控制器的名称及安装位置说明如下图所示： 控制器名称 控制器型号 安装位置 备 注 主控制器 SWD-F20 机房控制柜 模拟量或数字量给定 轿厢控制器 SWD-F21 轿厢操纵箱 轿内显示器 SWD-F22 轿厢操纵箱 轿内显示与外呼控制器通用 外呼控制器 SWD-F22 层站召唤盒 2、性能特点 A、主控制器采用性能稳定的 32位高速 ARM7CPU，运算速度更快。 B、各控制模块之间采用CAN BUS 通讯，使通讯稳定可靠。 C、由标准RS485通信模式升级成485HVG模式，专门适用于干扰强、距离远的场合，采用24V的通信总线大大增强了抗干扰能力，整个通信总线无需屏蔽电缆。 D、适用范围宽 （a） 满足最新国家电梯标准：GB7588-2003； （b） 速度最高可达5.0 米/秒； （c） 楼层最高可达64 层； （d） 最多8 台群控； （e） 适应不同变频器、不同形式的电梯及不同的门机系统。 二、控制系统说明 1、主控器 SWD-F20 布局如下图所示： 第一章 电梯控制系统调试手册 - 2 - (1)． CN1～CN2为主控单元输入信号接口。列表如下： 端口号 位置 定义 X1 CN1-1 上平层* X2 CN1-2 门区 X3 CN1-3 下平层* X4 CN1-4 上强迫换速（S≤1M/S） X5 CN1-5 上强迫换速（S＞1M/S） X6 CN1-6 上限位 X7 CN1-7 下强迫换速（S≤1M/S） X8 CN1-8 下强迫换速（S＞1M/S） X9 CN1-9 下限位 X10 CN1-10 检修 X11 CN1-11 检修上行 X12 CN1-12 检修下行 X13 CN1-13 安全回路检测 X14 CN1-14 厅门联锁检测 X15 CN1-15 轿门联锁检测 X16 CN1-16 抱闸输出检测 X17 CN1-17 抱闸开关检测 X18 CN1-18 输出接触器检测 X19 CN1-19 提前开门检测* X20 CN1-20 开门按钮 X21 CN2-1 关门按钮 X22 CN2-2 开门限位 JP1 X1～X28 LED JP5 IDC1 DIS1 DIS2 K6 JP2 IDC3 K1 K2 K3 K4 K5 SW2 SW3 Y1～Y8 LED CN1 CN2 CN3 CN4 第一章 电梯控制系统调试手册 - 3 - X23 CN2-3 关门限位 X24 CN2-4 安全触板 X25 CN2-5 消防联动 X26 CN2-6 ...
