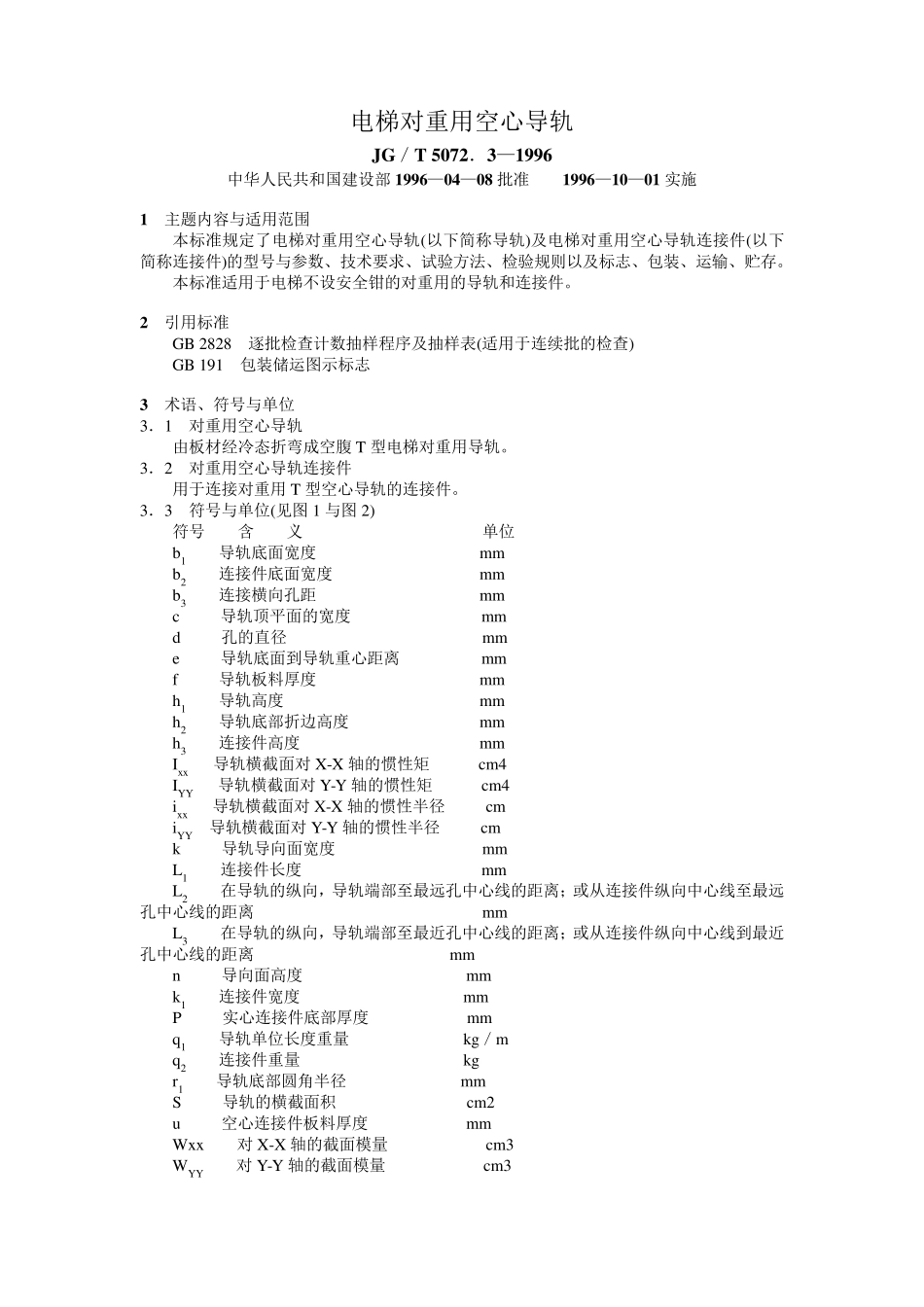

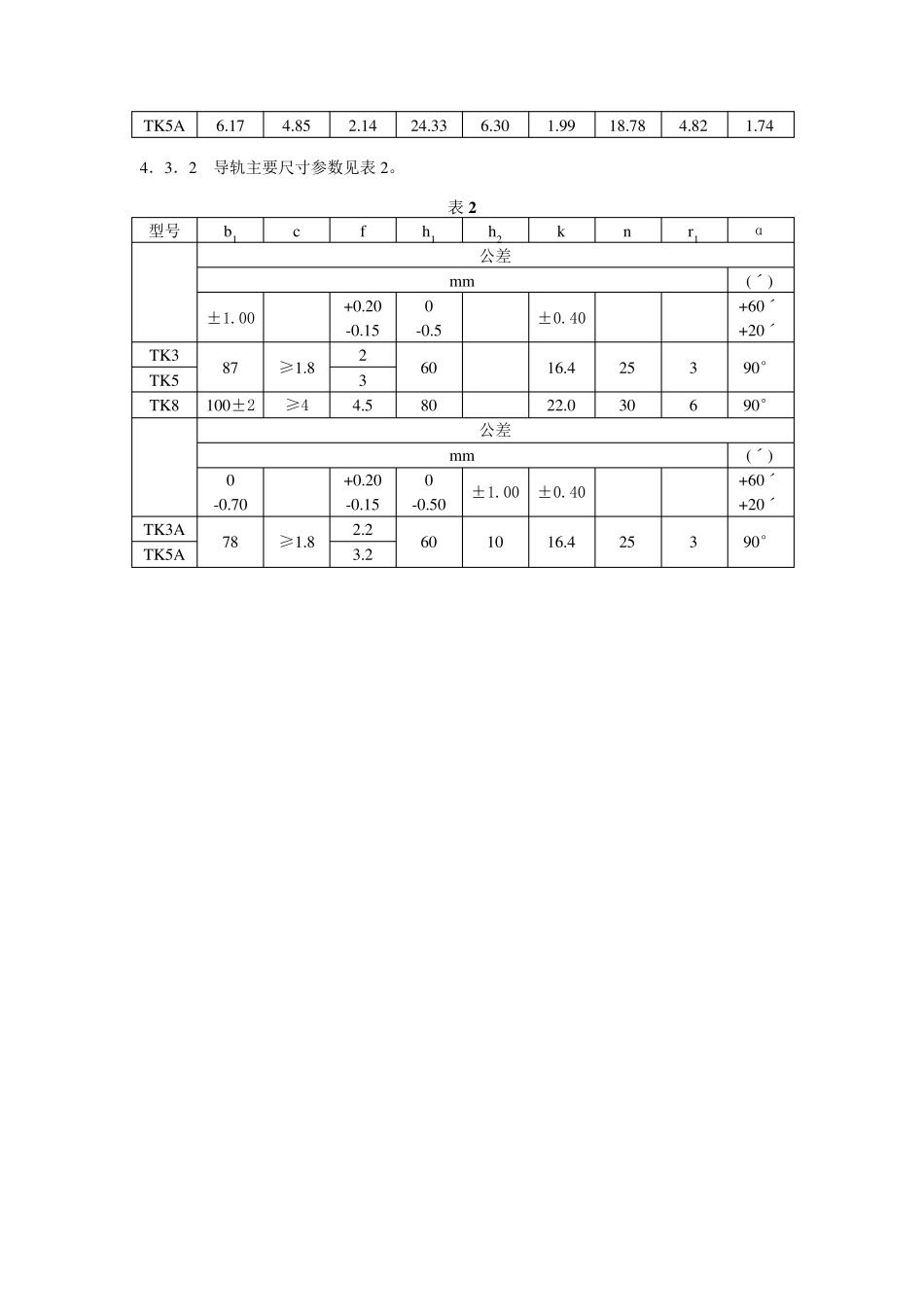

电梯对重用空心导轨 JG/T 5072.3—1996 中华人民共和国建设部 1996—04—08 批准 1996—10—01 实施 1 主题内容与适用范围 本标准规定了电梯对重用空心导轨(以下简称导轨)及电梯对重用空心导轨连接件(以下简称连接件)的型号与参数、技术要求、试验方法、检验规则以及标志、包装、运输、贮存。 本标准适用于电梯不设安全钳的对重用的导轨和连接件。 2 引用标准 GB 2828 逐批检查计数抽样程序及抽样表(适用于连续批的检查) GB 191 包装储运图示标志 3 术语、符号与单位 3.1 对重用空心导轨 由板材经冷态折弯成空腹 T 型电梯对重用导轨。 3.2 对重用空心导轨连接件 用于连接对重用T 型空心导轨的连接件。 3.3 符号与单位(见图 1 与图 2) 符号 含 义 单位 b1 导轨底面宽度 mm b2 连接件底面宽度 mm b3 连接横向孔距 mm c 导轨顶平面的宽度 mm d 孔的直径 mm e 导轨底面到导轨重心距离 mm f 导轨板料厚度 mm h1 导轨高度 mm h2 导轨底部折边高度 mm h3 连接件高度 mm Ix x 导轨横截面对X-X 轴的惯性矩 cm4 IYY 导轨横截面对Y-Y 轴的惯性矩 cm4 ix x 导轨横截面对X-X 轴的惯性半径 cm iYY 导轨横截面对Y-Y 轴的惯性半径 cm k 导轨导向面宽度 mm L1 连接件长度 mm L2 在导轨的纵向,导轨端部至最远孔中心线的距离;或从连接件纵向中心线至最远孔中心线的距离 mm L3 在导轨的纵向,导轨端部至最近孔中心线的距离;或从连接件纵向中心线到最近孔中心线的距离 mm n 导向面高度 mm k1 连接件宽度 mm P 实心连接件底部厚度 mm q1 导轨单位长度重量 kg/m q2 连接件重量 kg r1 导轨底部圆角半径 mm S 导轨的横截面积 cm2 u 空心连接件板料厚度 mm Wx x 对X-X 轴的截面模量 cm3 WYY 对Y-Y 轴的截面模量 cm3 α n段导向面与同侧底面间的夹角 (°) 4 型号编制与参数 4.1 型式 导轨按形状分底面直边与折弯两种型式,连接件分机械加工成型实心连接件与冷弯成型空心连接件两种型式。 4.2 型号编制 导轨与连接板型号由类、组、型、特性、主参数和变形代号组成。 4.2.1 导轨型号,图示如下: 4.2.2 连接件型号,图示如下: 4.2.3 标记示例 a. 5kg/m 底面直边对重用空心导轨: 导轨 TK5 JG/T 5072.3 b. 3kg/m 底面折边对重用空心导轨: 导轨 TK3A JG/T 5072.3 c. 导轨 T...
