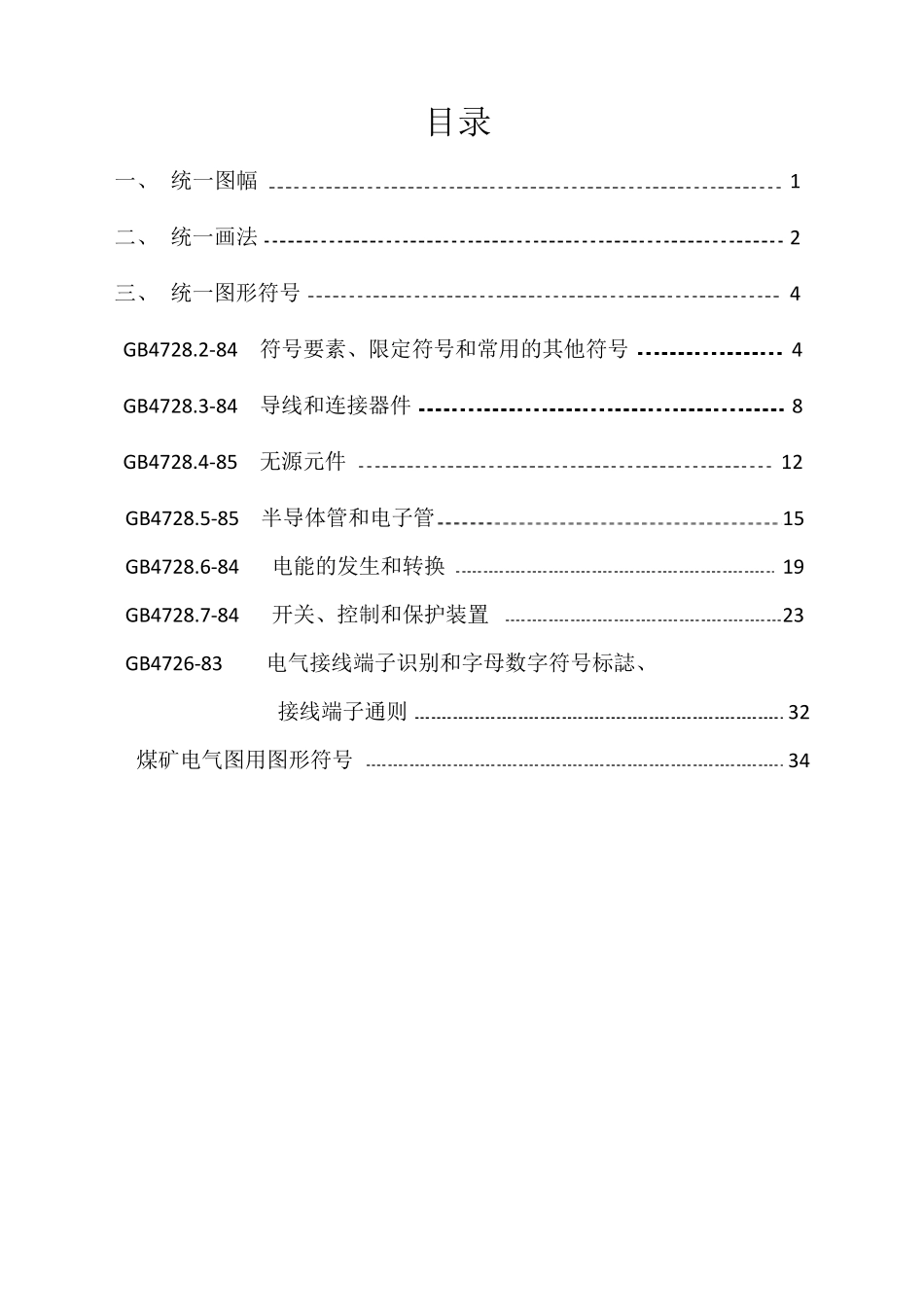

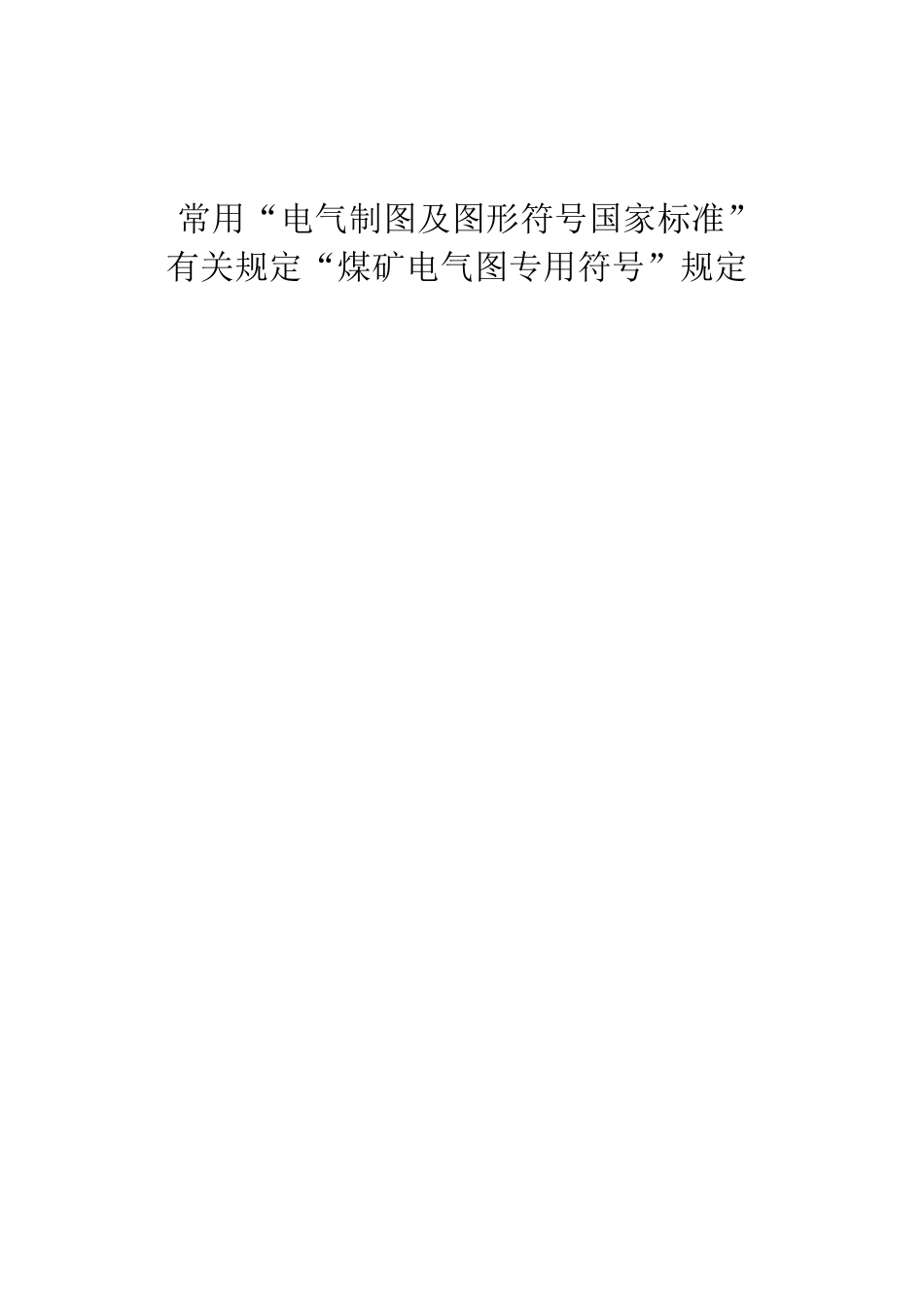

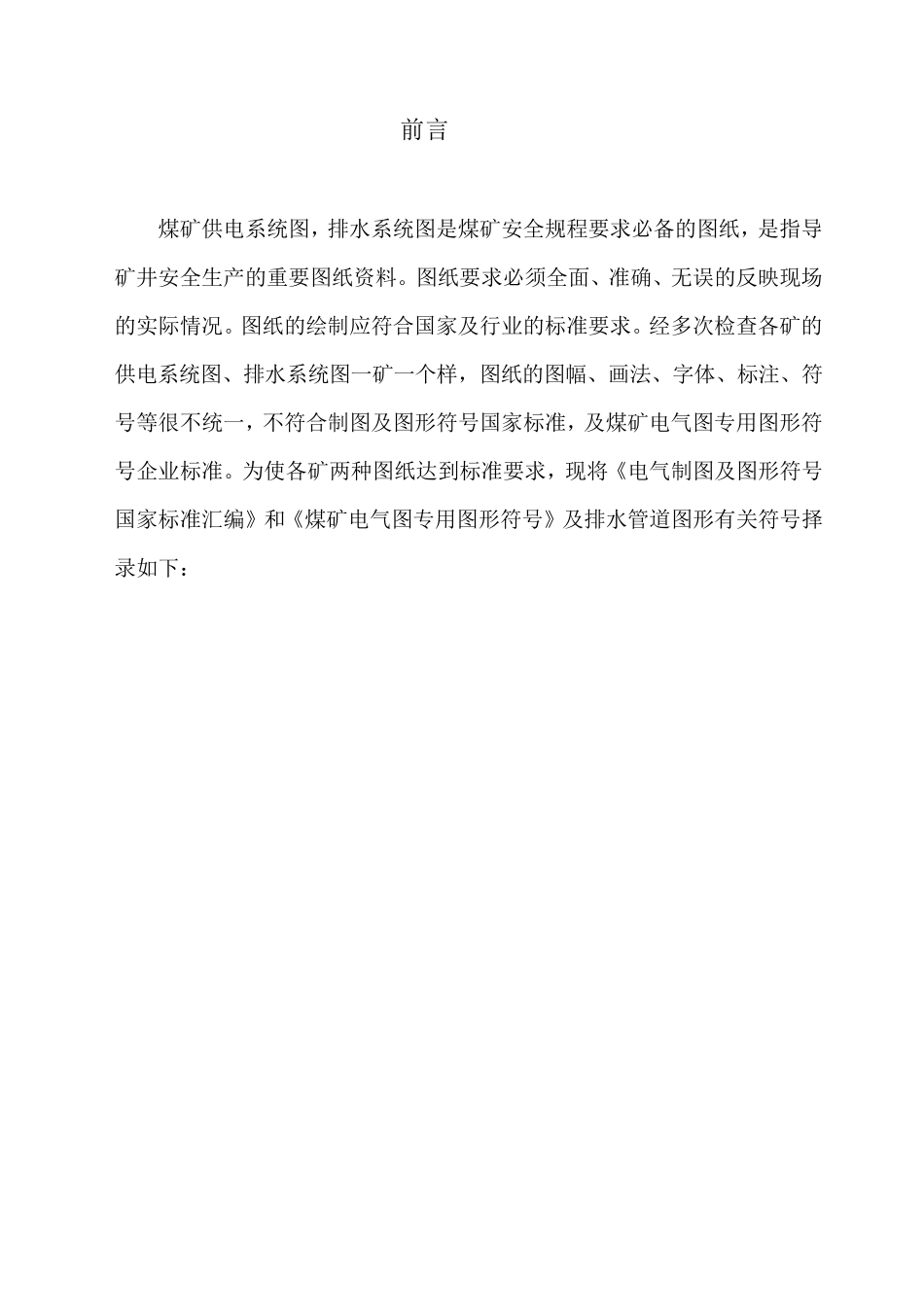

常用“电气制图及图形符号国家标准” 有关规定“煤矿电气图专用符号”规定 前言 煤矿供电系统图，排水系统图是煤矿安全规程要求必备的图纸，是指导矿井安全生产的重要图纸资料。图纸要求必须全面、准确、无误的反映现场的实际情况。图纸的绘制应符合国家及行业的标准要求。经多次检查各矿的供电系统图、排水系统图一矿一个样，图纸的图幅、画法、字体、标注、符号等很不统一，不符合制图及图形符号国家标准，及煤矿电气图专用图形符号企业标准。为使各矿两种图纸达到标准要求，现将《电气制图及图形符号国家标准汇编》和《煤矿电气图专用图形符号》及排水管道图形有关符号择录如下： 目录 一、 统一图幅 1 二、 统一画法 2 三、 统一图形符号 4 GB4728.2-84 符号要素、限定符号和常用的其他符号 4 GB4728.3-84 导线和连接器件 8 GB4728.4-85 无源元件 12 GB4728.5-85 半导体管和电子管 15 GB4728.6-84 电能的发生和转换 19 GB4728.7-84 开关、控制和保护装置 23 GB4726-83 电气接线端子识别和字母数字符号标誌、 接线端子通则 32 煤矿电气图用图形符号 34 1 电气制图及图形符号国家标准汇编 电气制图及图形符号国家标准汇编，16 开幅页共531 页。厚厚的一本，规定了电气制图及图形符号各种要求画法及规则。这么厚的一本，难以记忆，我们仅挑选了与矿山电气制图常用的有关图形符号掌握使用，达到统一图幅、统一画法、统一符号的目的。 一、 统一图幅 1、电气制图一般规定：图纸幅面尺寸及代号见表 1 表 1 代号 尺寸 mm A0 841x1189 A1 594x841 A2 420x594 A3 270x420 A4 210x297 2、 如果需要加长的图纸，应采用表 2 中所规定的图幅 表 2 代号 尺寸 mm A3x3 420x891 A3x4 420x1189 A4x3 297x630 A4x4 297x841 A4x5 297x1051 2 3、如果表 1 和表 2 所列幅面仍不能满足要求时，一是可按照 GB4457.1-84《机械制图图纸幅面及格式》的规定加大幅面。二是可将矿区供电系统图按地面、井下或分水平分别绘制。 二、 统一画法 1、图线形式应采用表 3 所示的图线型式 表 3 图线名称 图线型式 一般应用 实线 基本线、简图主要内容线、可见轮廓线、可见导线。 虚线 辅助线、屏蔽线、机械联络线、不可见轮廓线、不可见导线、计划扩展内容用线 点划线 分界线、结构围框线、功能围框线、分组围框线 双点划线 辅助围框线 2、图线宽度： 一般从以下系列...
