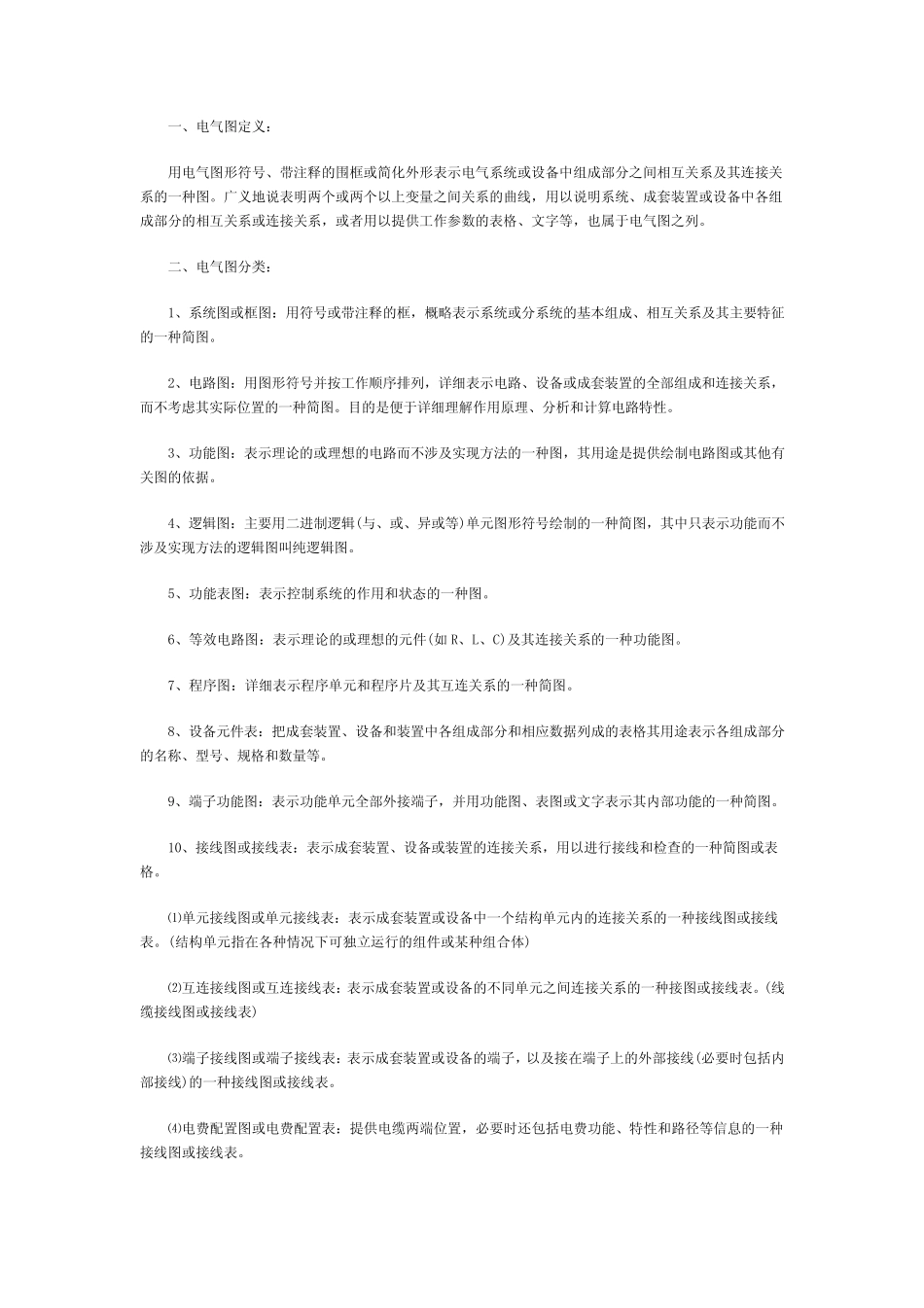

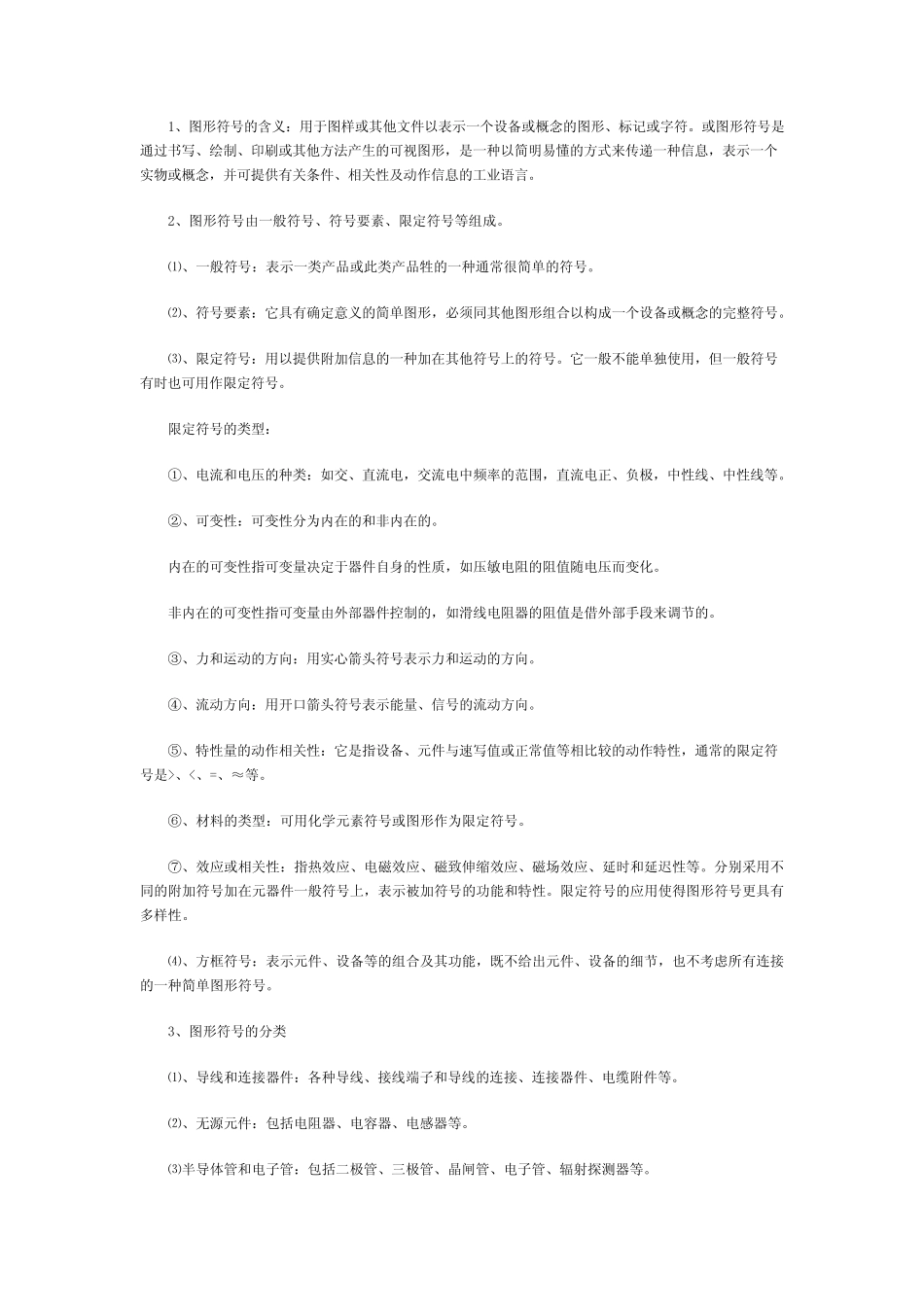

一 、 电 气 图 定 义 ： 用 电 气 图 形 符 号 、 带 注 释 的 围 框 或 简 化 外 形 表 示 电 气 系 统 或 设 备 中 组 成 部 分 之 间 相 互 关 系 及 其 连 接 关系 的 一 种 图 。 广 义 地 说 表 明 两 个 或 两 个 以 上 变 量 之 间 关 系 的 曲 线 ， 用 以 说 明 系 统 、 成 套 装 置 或 设 备 中 各 组成 部 分 的 相 互 关 系 或 连 接 关 系 ， 或 者 用 以 提 供 工 作 参 数 的 表 格 、 文 字 等 ， 也 属 于 电 气 图 之 列 。 二 、 电 气 图 分 类 ： 1、 系 统 图 或 框 图 ： 用 符 号 或 带 注 释 的 框 ， 概 略 表 示 系 统 或 分 系 统 的 基 本 组 成 、 相 互 关 系 及 其 主 要 特 征的 一 种 简 图 。 2、 电 路 图 ： 用 图 形 符 号 并 按 工 作 顺 序 排 列 ， 详 细 表 示 电 路 、 设 备 或 成 套 装 置 的 全 部 组 成 和 连 接 关 系 ，而 不 考 虑 其 实 际 位 置 的 一 种 简 图 。 目 的 是 便 于 详 细 理 解 作 用 原 理 、 分 析 和 计 算 电 路 特 性 。 3、 功 能 图 ： 表 示 理 论 的 或 理 想 的 电 路 而 不 涉 及 实 现 方 法 的 一 种 图 ， 其 用 途 是 提 供 绘 制 电 路 图 或 其 他 有关 图 的 依 据 。 4、 逻辑图 ： 主 要 用 二 进制 逻辑(与、 或 、 异或 等 )单元图 形 符 号 绘 制 的 一 种 简 图 ， 其 中 只表 示 功 能 而 不涉 及 实 现 方 法 的 逻辑图 叫纯逻辑图 。 5、 功 能 表 图 ： 表 示 控制 系 统 的 作 用 和 状态的 一 种 图 。 6、 等 效电 路 图 ： 表 示 理 论 的 或 理 想 的 元件(如R、 L、 C)及 其 连 接 关 系 的 一 种 功 能 图 。 7、 程序 图 ： 详 细 表 示 程序 单元和 程序 片及 其 互 连 关 系 的 一 种 简 图 。 8、 设 备 元件表 ： 把成 套 装 置 、 设 备 和 装 置 中 各 组 成 部 分 和 相 应数 据 列 成 的 表 格 其 用 途 表 示 各 ...
