电气工程基础知识点整理

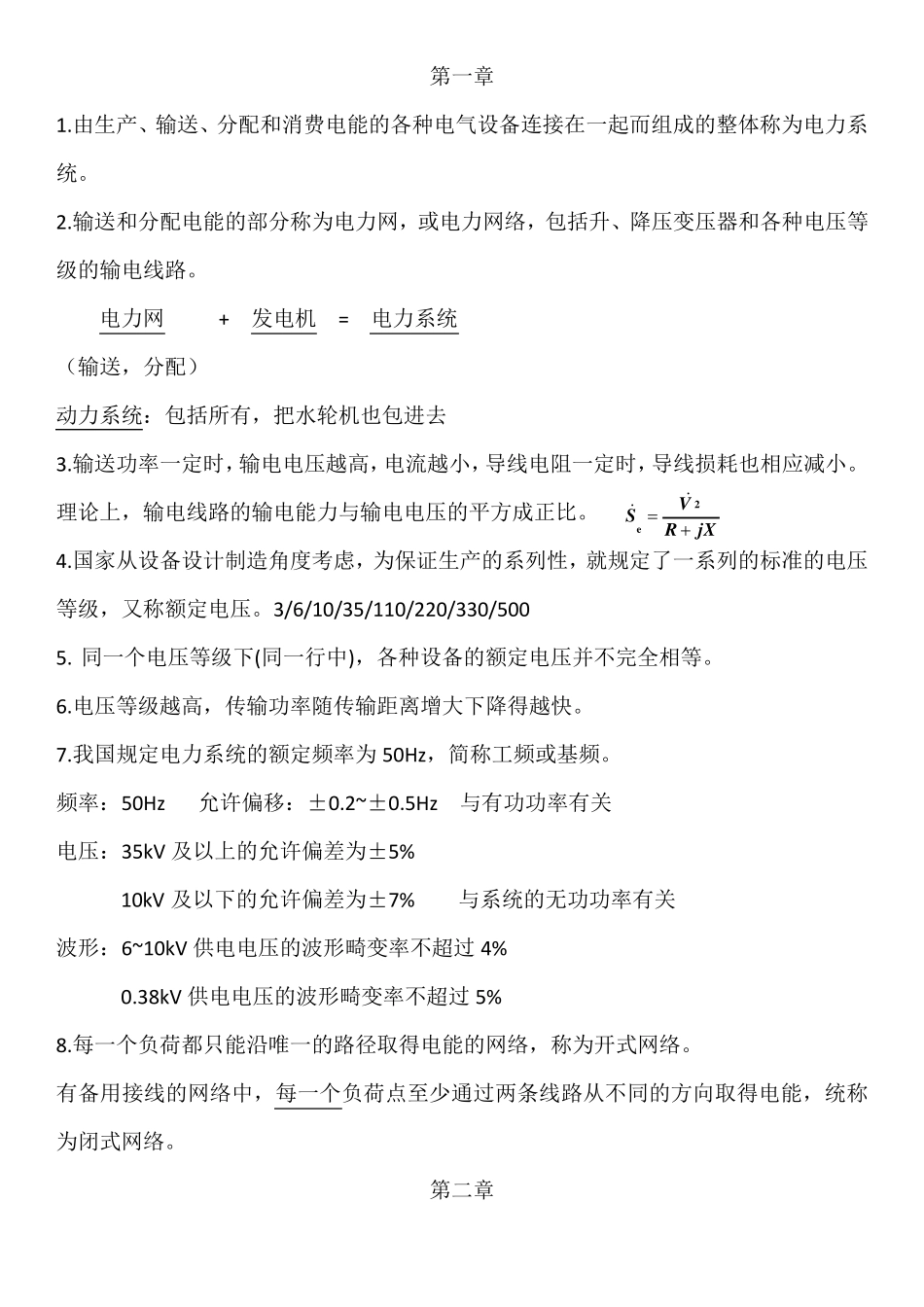

第一章 1.由生产、输送、分配和消费电能的各种电气设备连接在一起而组成的整体称为电力系统。 2.输送和分配电能的部分称为电力网，或电力网络，包括升、降压变压器和各种电压等级的输电线路。 电力网 + 发电机 = 电力系统 （输送，分配） 动力系统：包括所有，把水轮机也包进去 3.输送功率一定时，输电电压越高，电流越小，导线电阻一定时，导线损耗也相应减小。理论上，输电线路的输电能力与输电电压的平方成正比。 4.国家从设备设计制造角度考虑，为保证生产的系列性，就规定了一系列的标准的电压等级，又称额定电压。3/6/10/35/110/220/330/500 5. 同一个电压等级下(同一行中)，各种设备的额定电压并不完全相等。 6.电压等级越高，传输功率随传输距离增大下降得越快。 7.我国规定电力系统的额定频率为 50Hz，简称工频或基频。 频率：50Hz 允许偏移：±0.2~±0.5Hz 与有功功率有关 电压：35kV 及以上的允许偏差为±5% 10kV 及以下的允许偏差为±7% 与系统的无功功率有关 波形：6~10kV 供电电压的波形畸变率不超过 4% 0.38kV 供电电压的波形畸变率不超过 5% 8.每一个负荷都只能沿唯一的路径取得电能的网络，称为开式网络。 有备用接线的网络中，每一个负荷点至少通过两条线路从不同的方向取得电能，统称为闭式网络。 第二章 jXRVS2e1. 电力线路包括：输电线路和配电线路。 从结构上分为：架空线路、电缆线路 2. 架空线路由导线、避雷线（即架空地线）、杆塔、绝缘子和金具等主要部件组成。 3. 导线型号后的数字代表主要载流部分(非整根导线)额定截面积的平方毫米数 4.绝缘子片数越多，电压等级越高 5. 在 220kV 及以上的超高压架空线路上，为了减小电晕放电和单位长度电抗，普遍采用分裂导线。 6. 分裂导线由数根相同的钢芯铝绞线并联构成，每相导线分裂成若干根，各根导线之间每隔一定长度用金具支撑，以固定尺寸。所用的导线根数称分裂数，常用的有 2、3和 4 分裂。 7. 普通的分裂导线的分裂根数一般不超过 4，而且是布置在正多边形的顶点上。正多边形的边长 d 称为分裂间距，一般取40cm 左右。 8. d>>Ds，∴Dsb>Ds，∴L 分裂>r，∴req>r，∴C 分裂>C 单。电容C 随分裂数增大而增大。 11.电纳B...
