电气布线要求及规范

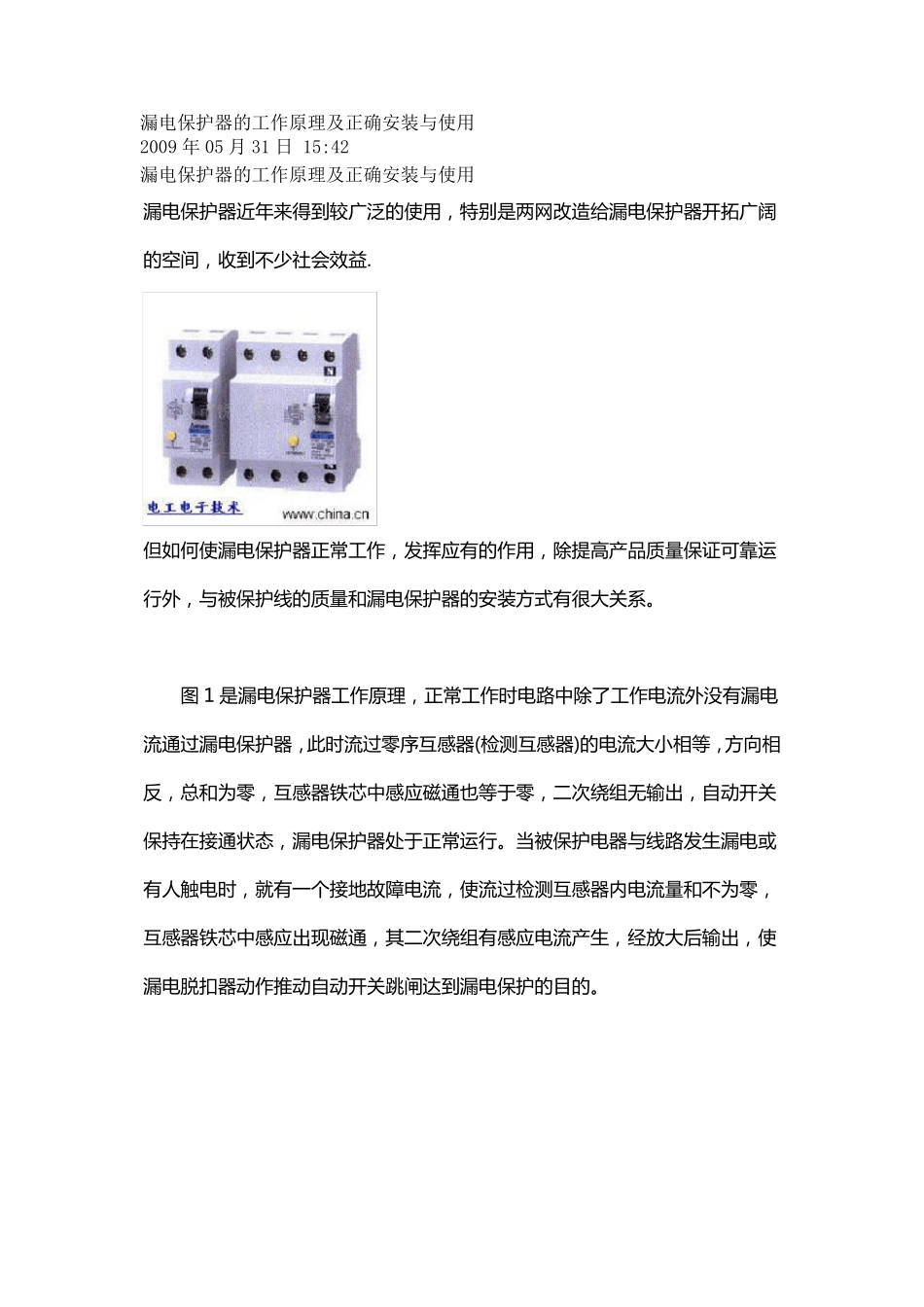

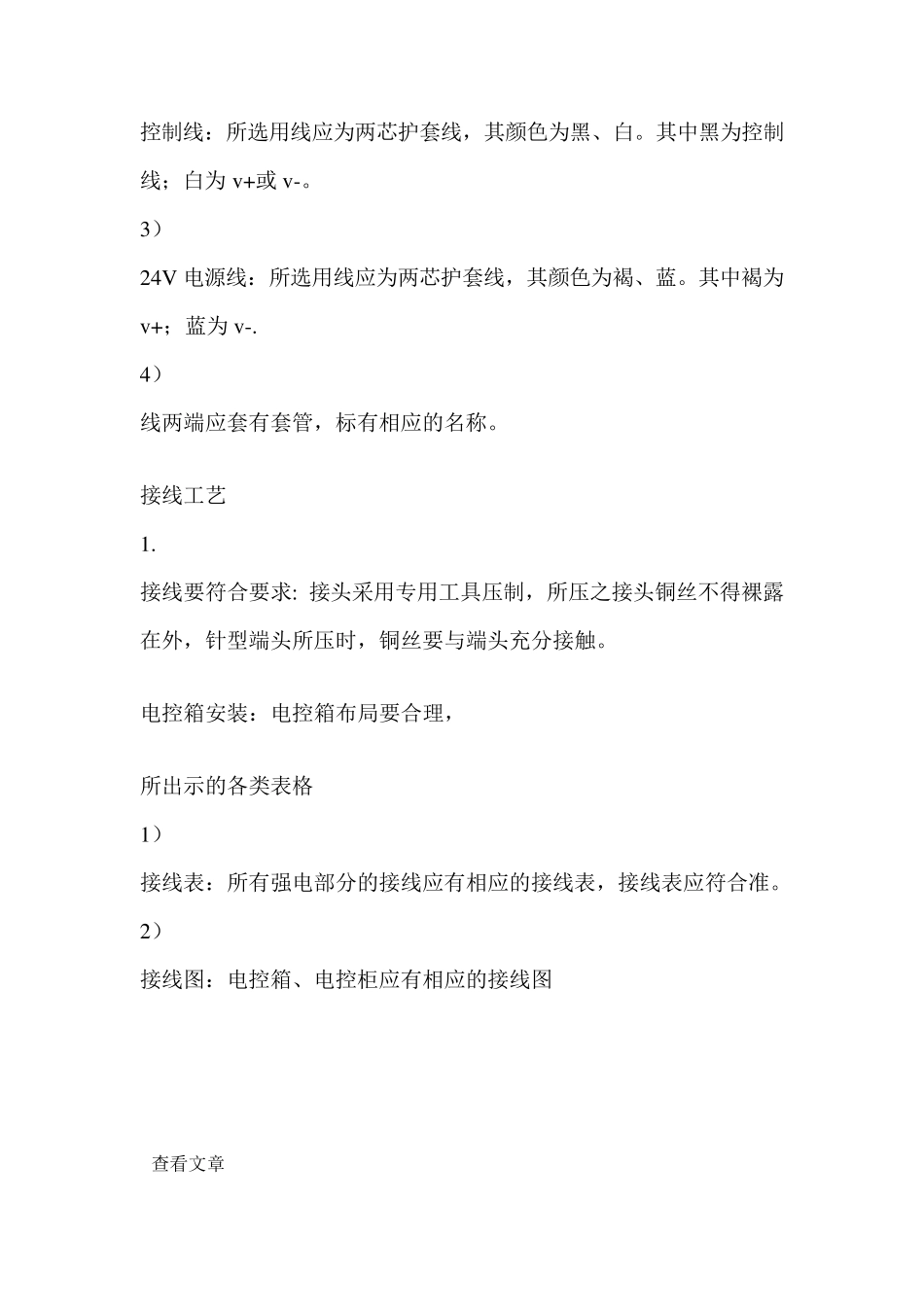

你会安全吗？你懂安全吗？你知道电工操作规程吗？你不会，请你下岗。 看似无情的话却是对你最真诚的忠告。电是好东西，也是坏东西，要人命的东西。 学电工首先先学安全。安全认识不到位，安全理念不到位，不许上岗。要懂得相关操作知识，防范事故的措施，处理紧急事故的方法。每年被电打死的人数占全国死亡人数的 5 %，其中9 9 %以上都是专业搞电的，因此，电工的危险系数还是很高的。 这是对他人更是对自己的保障! 电气布线要求及规范 布线要求 布线设计必须满足：强弱电线路必须分开，各线路走向分明，布线要留有余量，已备改动。 1 . 强电： 1 ） 线路走向要分明： 2 ） 各线缆两端应标签，标有相应的编号。 3 ） 电控箱内走线应平行，拐弯处应呈直角。 2 . 弱电： 1 ） 信号线：所选用线应为三芯护套线，其颜色为褐、蓝、黑。其中褐为v +；蓝为v -；黑为信号线。 2 ） 控制线：所选用线应为两芯护套线，其颜色为黑、白。其中黑为控制线；白为v+或 v-。 3） 24V 电源线：所选用线应为两芯护套线，其颜色为褐、蓝。其中褐为v+；蓝为v-. 4） 线两端应套有套管，标有相应的名称。 接线工艺 1. 接线要符合要求: 接头采用专用工具压制，所压之接头铜丝不得裸露在外，针型端头所压时，铜丝要与端头充分接触。 电控箱安装：电控箱布局要合理， 所出示的各类表格 1） 接线表：所有强电部分的接线应有相应的接线表，接线表应符合准。 2） 接线图：电控箱、电控柜应有相应的接线图 查看文章 漏电保护器的工作原理及正确安装与使用 2009 年 05 月 31 日 15:42 漏电保护器的工作原理及正确安装与使用 漏 电 保 护 器 近 年 来 得 到 较 广 泛 的 使 用 ， 特 别 是 两 网 改 造 给 漏 电 保 护 器 开 拓 广 阔的 空 间 ， 收 到 不 少 社 会 效 益 . 但 如 何 使 漏 电 保 护 器 正 常 工 作 ， 发 挥 应 有 的 作 用 ， 除 提 高 产 品 质 量 保 证 可 靠 运行 外 ， 与 被 保 护 线 的 质 量 和 漏 电 保 护 器 的 安 装 方 式 有 很 大 关 系 。 图 1 是 漏 电 保 护 器 工 作 原理， 正 常 工 作 时电 路中除 了工 作 电 流外 没有 漏 电流通过漏 电 保 护 器 ， 此时流过零序互感器 (检测互感器 )的 电 流大 小相等， 方 向相反， 总...
