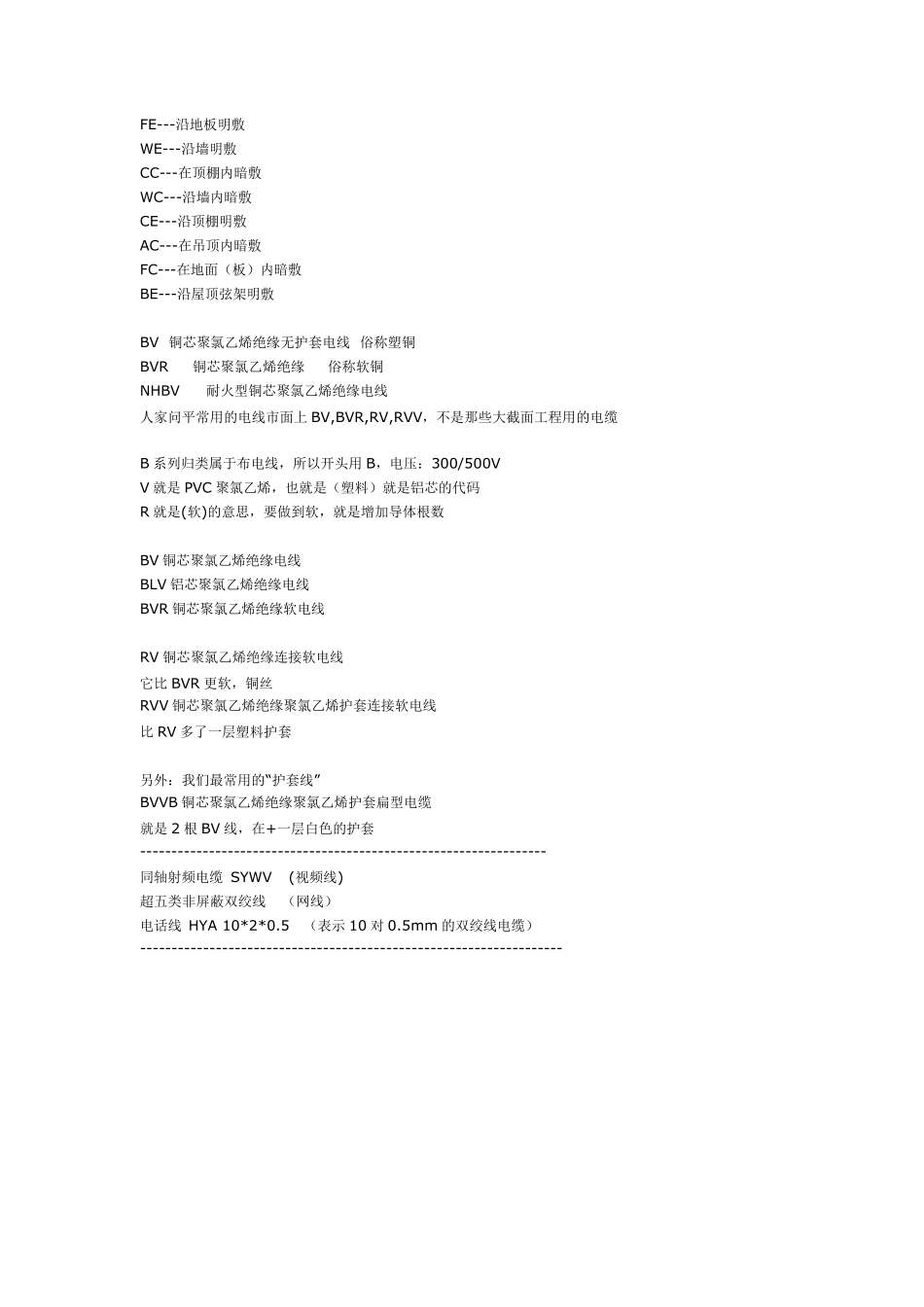

FE---沿地板明敷 WE---沿墙明敷 CC---在顶棚内暗敷 WC---沿墙内暗敷 CE---沿顶棚明敷 AC---在吊顶内暗敷 FC---在地面（板）内暗敷 BE---沿屋顶弦架明敷 BV 铜芯聚氯乙烯绝缘无护套电线 俗称塑铜 BVR 铜芯聚氯乙烯绝缘 俗称软铜 NHBV 耐火型铜芯聚氯乙烯绝缘电线 人家问平常用的电线市面上BV,BVR,RV,RVV，不是那些大截面工程用的电缆 B 系列归类属于布电线，所以开头用B，电压：300/500V V 就是PVC 聚氯乙烯，也就是（塑料）就是铝芯的代码 R 就是(软)的意思，要做到软，就是增加导体根数 BV 铜芯聚氯乙烯绝缘电线 BLV 铝芯聚氯乙烯绝缘电线 BVR 铜芯聚氯乙烯绝缘软电线 RV 铜芯聚氯乙烯绝缘连接软电线 它比BVR 更软，铜丝 RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线 比RV 多了一层塑料护套 另外：我们最常用的“护套线” BVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆 就是2 根BV 线，在+一层白色的护套 ----------------------------------------------------------------- 同轴射频电缆 SYWV (视频线) 超五类非屏蔽双绞线 （网线） 电话线 HYA 10*2*0.5 （表示 10 对 0.5mm 的双绞线电缆） ------------------------------------------------------------------- 收集的电气设计施工图中常用线路敷设方式： SR： 沿钢线槽敷设 BE： 沿屋架或跨屋架敷设 CLE：沿柱或跨柱敷设 W E： 沿墙面敷设 CE： 沿天棚面或顶棚面敷设 ACE：在能进入人的吊顶内敷设 BC： 暗敷设在梁内 CLC：暗敷设在柱内 W C： 暗敷设在墙内 CC： 暗敷设在顶棚内 ACC：暗敷设在不能进入的顶棚内 FC： 暗敷设在地面内 SCE：吊顶内敷设,要穿金属管 一，导线穿管表示 SC-焊接钢管 MT-电线管 PC-PVC 塑料硬管 FPC-阻燃塑料硬管 CT-桥架 MR-金属线槽 M-钢索 CP-金属软管 PR-塑料线槽 RC-镀锌钢管 二，导线敷设方式的表示 DB-直埋 TC-电缆沟 BC-暗敷在梁内 CLC-暗敷在柱内 W C-暗敷在墙内 CE-沿天棚顶敷设 CC-暗敷在天棚顶内 SCE-吊顶内敷设 F-地板及地坪下 SR-沿钢索 BE-沿屋架，梁 W E-沿墙明敷 三，灯具安装方式的表示 CS-链吊 DS-管吊 W -墙壁安装 C-吸顶 R-嵌入 S-支架 CL-柱上 HSM8-63C/3P DTQ30-32/2P 这两个应该是两种塑壳断路器的型号， HSM8-63C/3P 适用于照明回路中，为3 极开关，额定电流为63A（3 联开关） DTQ30-32/2P 也是塑壳断路器...
